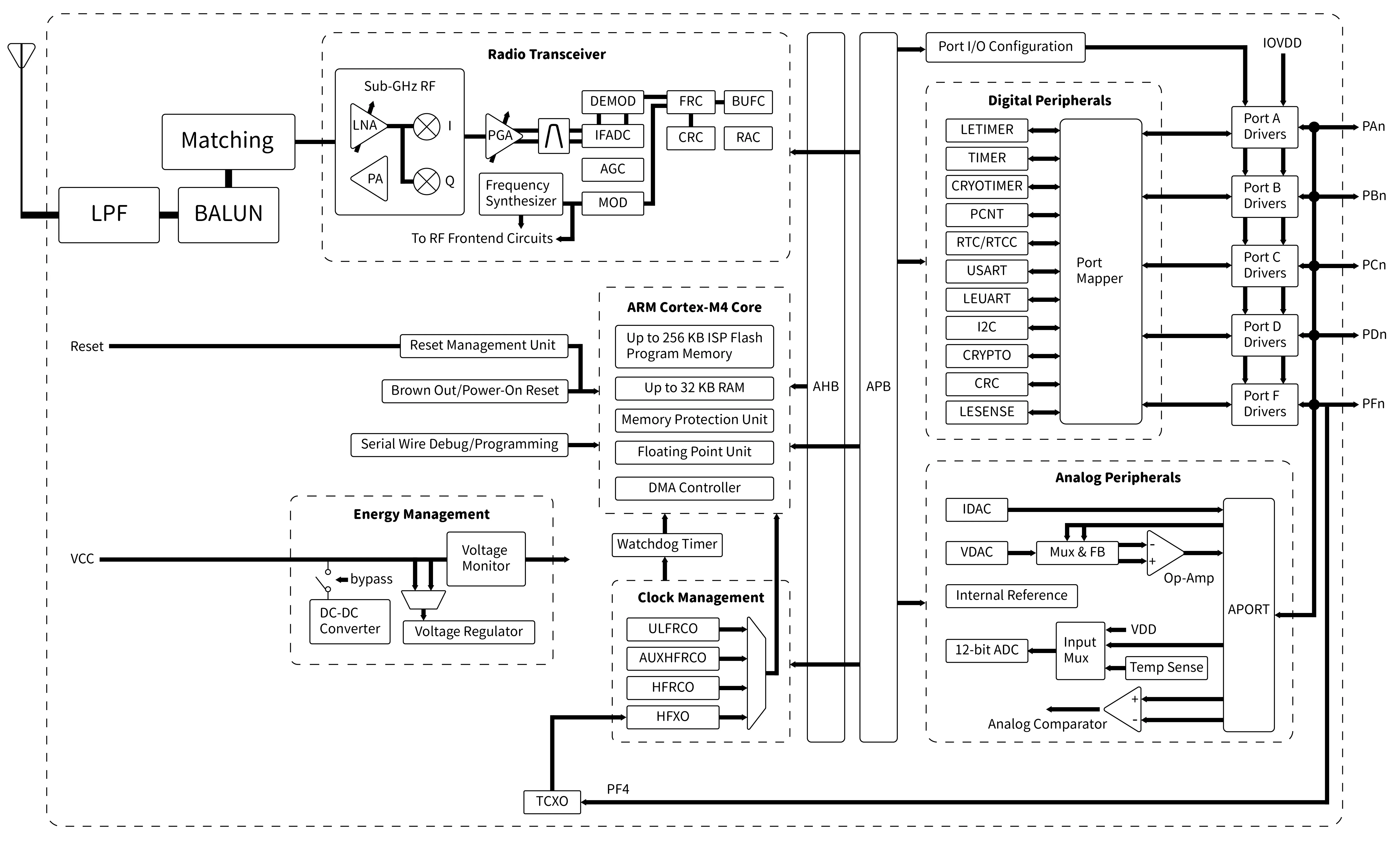

| Paramètres | Min. | Typique | Max. | Unité | Condition |
| Paramètre de température | |||||
| Plage de température | -40 | 25 | 85 | °C | Lorsque vous travaillez |
| -40 | 25 | 125 | °C | Lors du stockage | |
| Paramètre de tension | |||||
| Tension de fonctionnement | 1.8 | 3.3 | 3.6 | V | |
| Paramètre actuel | |||||
| Courant d'émission | - | <120 | - | mA | 19 dBm, 868 MHz |
| Recevoir le courant | - | <18 | mA | 2,4 Kbps, DSSS | |
| Courant de sommeil | - | <2,5 | - | uA | |
| Paramètres RF | |||||
| Puissance de transmission | -43,5 | 19 | 22,9 | dBm | 1,2 Kbps, DSSS, 868 MHz |
| Sensibilité de réception | - | -128 | - | dBm | 1,2 Kbps, DSSS, 868 MHz |
| Paramètres du MCU | |||||
| MCU | Processeur ARM Cortex®-M4 32 bits 40 MHz hautes performances avec instruction DSP et unité à virgule flottante pour un traitement efficace du signal | ||||
| CAN | Convertisseur analogique-numérique SAR 12 bits 1 Méch./s | ||||
| ACMP | 2 × comparateur analogique | ||||
| VDAC | 2 × Convertisseur numérique-analogique | ||||
| amplificateur opérationnel | 2 × amplificateur opérationnel | ||||
| IDAC | Convertisseur de courant numérique-analogique | ||||
| LESENSE | Interface de capteur basse énergie | ||||
| APORT | Jusqu'à 32 broches connectées aux canaux analogiques partagés entre les périphériques analogiques | ||||
| E/S | Jusqu'à 32 broches d'E/S à usage général avec conservation de l'état de sortie et interruptions asynchrones | ||||
| DMA | Contrôleur DMA 8 canaux | ||||
| PRS | Système réflexe périphérique à 12 canaux | ||||
| MINUTEUR | 2 × 16 bits Minuterie/Compteur, 1 × 32 bits Minuterie/Compteur | ||||
| RTC | Compteur et calendrier en temps réel 32 bits | ||||
| LETIMER | Minuterie basse consommation 16 bits pour la génération de formes d'onde | ||||
| ULETIMER | Minuterie/compteur 32 bits à très faible consommation d'énergie pour un réveil périodique à partir de n'importe quel mode d'énergie | ||||
| WDT | 2 × Watchdog Timer avec oscillateur RC dédié | ||||
| UART/SPI/Carte à puce/IrDA/I2S | 2 × Récepteur/émetteur synchrone/asynchrone universel | ||||
| LEUART™ | UART basse consommation • Interface I2C avec prise en charge SMBus et reconnaissance d'adresse dans EM3 Stop | ||||
| Fonction spéciale | SOC |

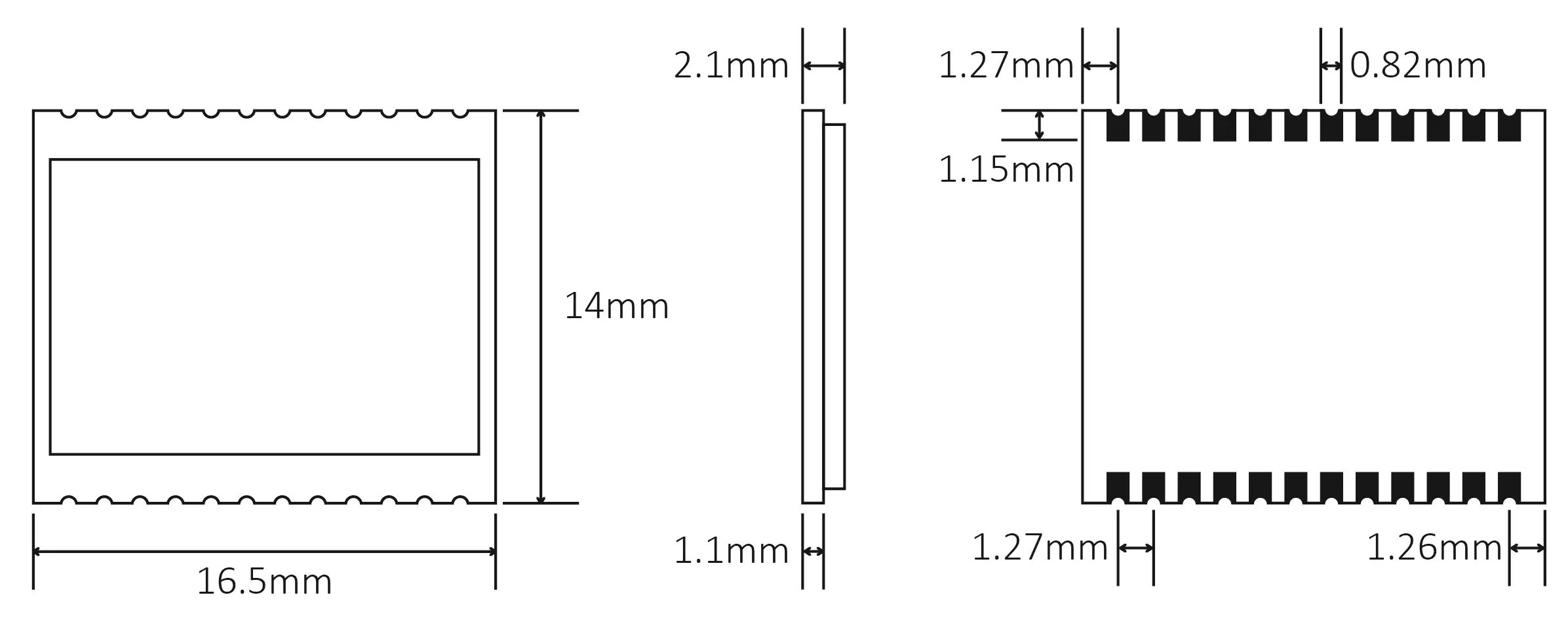

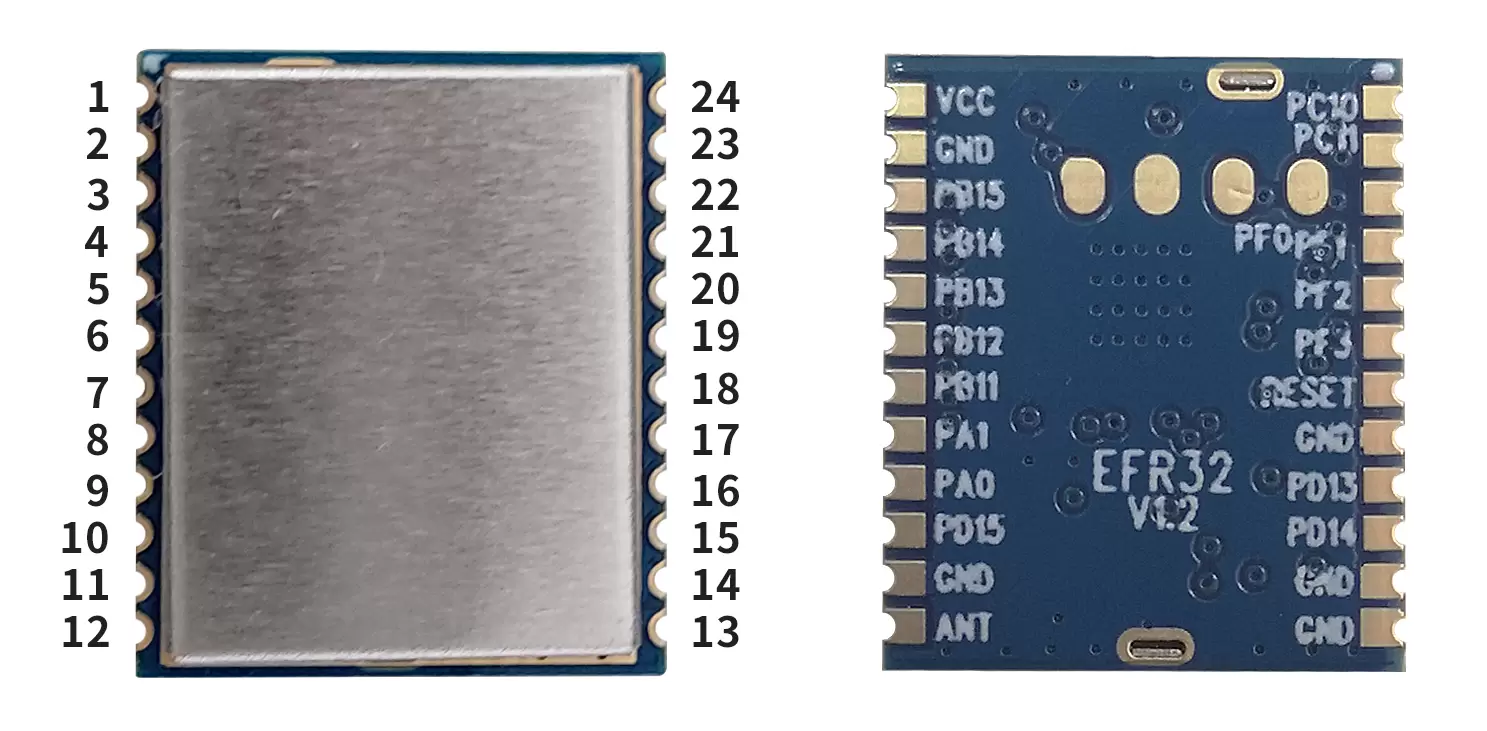

| Numéro de code PIN | Définition de la broche | E/S | Description |
| 1 | PC10 | E/S | broche GPIO |
| 2 | PC11 | E/S | broche GPIO |
| 3 | PF0 | E/S | broche GPIO |
| 4 | PF1 | E/S | broche GPIO |
| 5 | PF2 | E/S | broche GPIO |
| 6 | PF3 | E/S | Broche GPIO, TCXO |
| 7 | RÉINITIALISER | je | Entrée de réinitialisation, active à l'état bas. Pour appliquer une source de réinitialisation externe à cette broche, il suffit de la mettre à l'état bas pendant la réinitialisation et de laisser le circuit de rappel interne s'assurer que la réinitialisation est bien activée. |
| 8, 11, 12, 14, 23 | GND | - | Mise à la terre |
| 9 | PD13 | E/S | broche GPIO |
| 10 | PD14 | E/S | broche GPIO |
| 13 | FOURMI | O | Connectez-vous avec une antenne de charge de 50 ohms |
| 15 | PD15 | E/S | broche GPIO |
| 16 | PA0 | E/S | broche GPIO |
| 17 | PA1 | E/S | broche GPIO |
| 18 | PB11 | E/S | broche GPIO |
| 19 | PB12 | E/S | broche GPIO |
| 20 | PB13 | E/S | Broches GPIO, non disponibles lors de l'utilisation du sans fil |
| 21 | PB14 | E/S | broche GPIO |
| 22 | PB15 | E/S | broche GPIO |
| 24 | VCC | - | Entrée d'alimentation positive (par défaut 3,3 V) |
