La plupart des puces sans fil disponibles sur le marché ne peuvent fonctionner que sur une seule fréquence à la fois. Si un seul appareil sans fil doit recevoir plusieurs signaux de fréquence, l'appareil peut uniquement être contrôlé pour changer de fréquence en continu et détecter les signaux sur chaque bande de fréquence de travail. Cette méthode est non seulement longue et compliquée, mais aussi, comme l'appareil ne peut pas recevoir de signaux d'une autre fréquence lorsqu'il se trouve dans l'une des fréquences, il est facile de provoquer une perte de données.
La passerelle parallèle multicanal utilise la manière de mettre en parallèle plusieurs appareils sans fil pour réaliser une réception sans fil multifréquence de communication rapide, sans commutateur et stable.
La passerelle parallèle comprend une partie réception et une partie transmission.

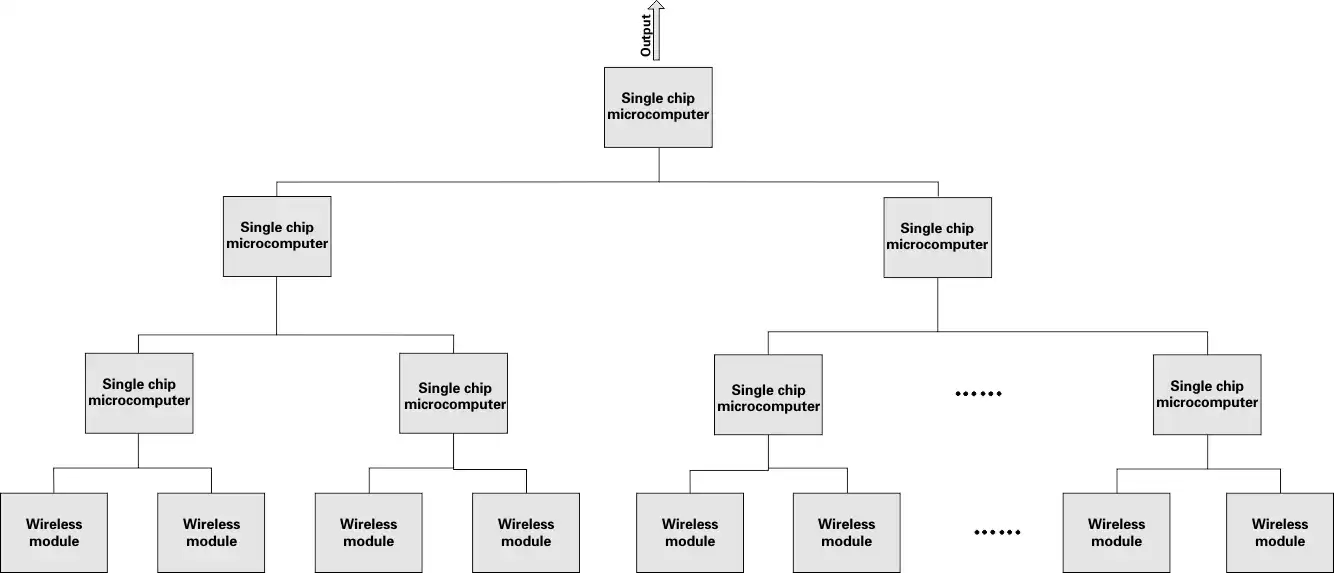

La structure de la partie réceptrice consiste à connecter plusieurs modules de réception sans fil avec différentes fréquences en parallèle, à collecter les données sans fil reçues via un micro-ordinateur monopuce à plusieurs niveaux, et à utiliser le port série TXD pour transmettre au périphérique externe afin de réaliser plusieurs réception parallèle sans fil.
La mise en œuvre est la suivante :
1. Selon le canal de fréquence N requis, préparez N modules de réception sans fil et placez chaque module tour à tour dans le canal 1, le canal 2... le canal N.
2. Connectez tour à tour les bornes de sortie des deux modules sans fil à un micro-ordinateur monopuce pour former la sortie de premier niveau.
3. Les deux sorties du micro-ordinateur monopuce de premier niveau sont connectées tour à tour à un micro-ordinateur monopuce de deuxième niveau.
4. Lorsque le micro-ordinateur monopuce collecte les données complètes de n'importe quel canal du niveau précédent, elles sont transmises au MCU de niveau suivant.
5. Répétez les deux sorties de l'étape précédente à l'étape suivante jusqu'à ce que la sortie finale soit 1.
