IOT-G010 : Passerelle du système de surveillance des capteurs IOT

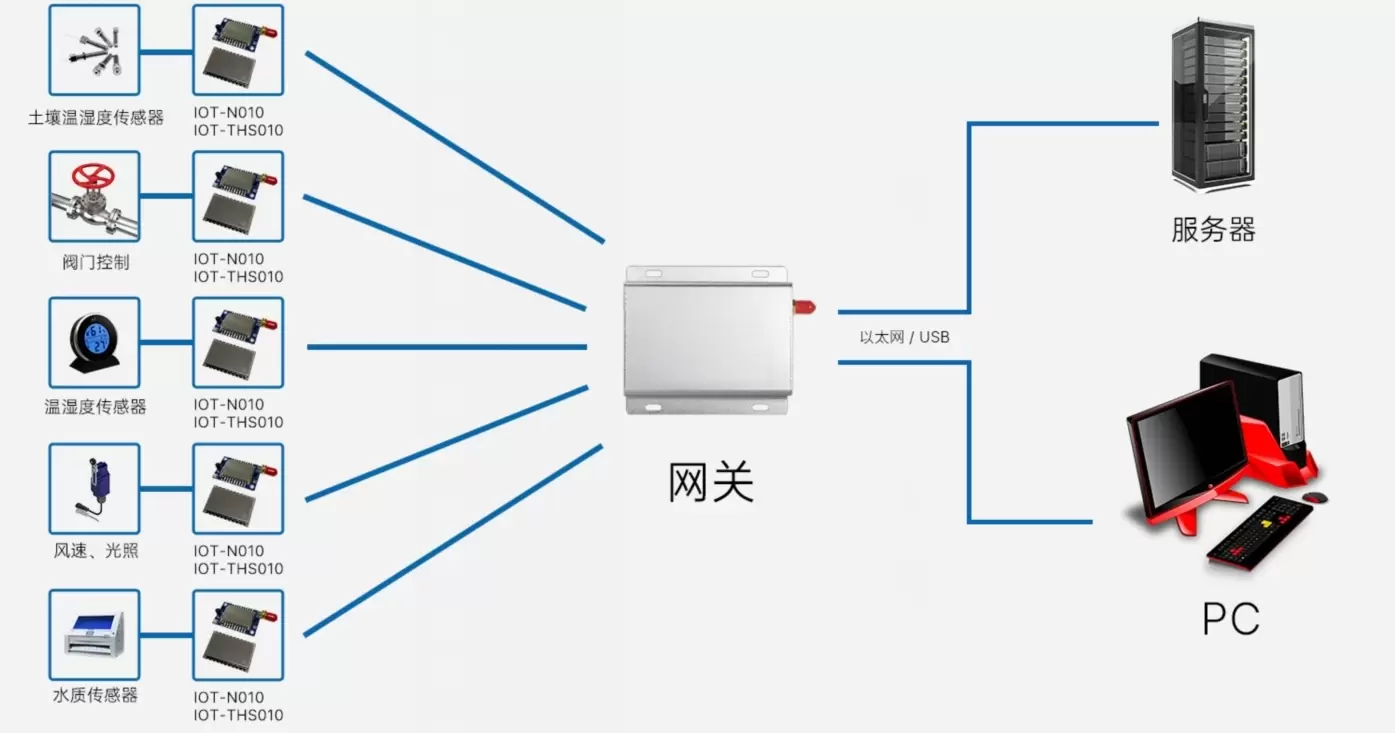

Le système de réseau en étoile de surveillance de capteurs à très faible consommation est principalement utilisé pour l'acquisition de données de capteurs et le contrôle de l'Internet des objets. L'ensemble du système réseau est composé de la passerelle IOT-G010 et du nœud IOT-N010/IOT-THS010, qui utilise un réseau en étoile sans fil combiné à un réseau maillé. Un bon mécanisme de coordination et un algorithme de planification précis sont utilisés en interne entre le nœud et la passerelle pour éviter les collisions entre les paquets de données en vol. Le protocole de communication entre le nœud et la passerelle a été implémenté par le système, et les clients peuvent construire un réseau d'acquisition et de contrôle fiable à condition de suivre une configuration simple.
| Paramètre | Min. | Taper. | Max. | Unité | Conditions |
| Conditions de fonctionnement | |||||
| Plage de tension de fonctionnement | 5 | 12 | 30 | V | |
| Plage de température de fonctionnement | -40 | 25 | 85 | ℃ | |
| Consommation actuelle | |||||
| Courant de réception | <18,5 | mA | |||
| Courant d'émission | <100 | mA | @20dBm | ||
| Courant de sommeil | <1,5 | uA | |||
| Paramètres RF | |||||
| Taux de modulation | 1.2 | 9.6 | 1000 | Kbit/s | GFSK |
| Puissance de sortie | -1 | / | 20 | dBm | Configurable par logiciel |
| Sensibilité de réception | -121 | dBm | @1,2 kbit/s | ||
| Gamme de fréquences | 424.42 | 444.42 | MHz | ||
| Débit en bauds du port série | 1200 | 115200 | bps | ||
| Nombre de nœuds | 1 | 255 | |||
| Mise à niveau du port série | Soutien | ||||
| Mise à niveau aérienne | Soutien | ||||
| Paramètres de configuration sans fil | Soutien | ||||
| Réveillé sans fil | Soutien | ||||
| RSSI | Soutien | ||||
| Calculer la durée de vie de la batterie | Soutien | ||||
| Engrener | Soutien | ||||
| Renvoi automatique | Soutien | ||||
| Fonction spéciale | Acquisition de capteur |
Caractéristiques de la passerelle du système de surveillance des capteurs IOT-G010
- Consommation d'énergie ultra faible du nœud
- Réseau en étoile combiné avec un réseau Mesh
- Collecte de données multipoint (jusqu'à 255 nœuds pour une seule passerelle)
- Entrée et sortie de données série
- Mécanisme d'évitement des collisions de données à plusieurs niveaux
- Mise à niveau du micrologiciel du port série
- Mise à niveau du micrologiciel OTA
- Intervalle de temps de téléchargement programmable
- Réveillez-vous dans les airs
- Modification des paramètres OTA
- Qualité industrielle (-40 ~ + 85 ℃)
- Plusieurs mécanismes anti-crash
- Cryptage des données sans fil
- Réservez plusieurs interfaces telles que SPI, I2C, GPIO, etc., forte évolutivité
- Personnalisez rapidement diverses fonctions
- Autonomie de la batterie calculée avec précision
- Indicateur de force du signal RSSI
- Retransmission automatiquement
- Indicateur de lien perdu
Applications de la passerelle du système de surveillance des capteurs IOT-G010
- Diverses acquisitions et contrôles de signaux de capteurs
- Maison intelligente
- Sécurité, contrôle d'accès
- Télécommande
- Contrôle industriel
- Drone
- Robot
- Résumé de la collecte des signaux magnétiques des interrupteurs/portes multicanaux
- Regard intelligent
- Relevé de compteur à distance
- Acquisition et contrôle du signal du capteur

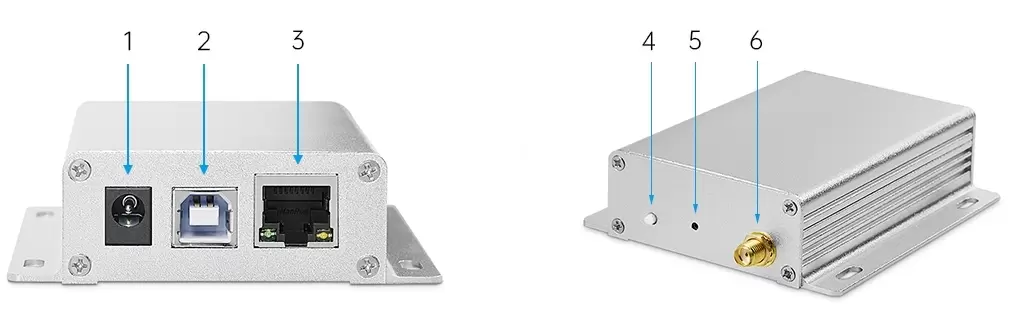

| Numéro de broche | Définitions des broches | Description |
| 1 | Connecteur d'alimentation | Connectez-vous à l'alimentation 5-30V |
| 2 | Interface USB-B | Première méthode de sortie de données |
| 3 | Interface RJ45 | Mode de sortie de données deux |
| 4 | Voyant lumineux | Instructions d'envoi et de réception, instructions de commutation du mode de sortie de données |
| 5 | bouton | Appuyez brièvement pour changer le mode de sortie des données, appuyez longuement pour accéder au mode de mise à niveau du micrologiciel du nœud. |
| 6 | FOURMI | Connectez l'antenne (antenne à tige en cuivre de 50 ohms) |
