MAISON > PRODUITS > ANTENNES RF > AGPS20P-36I : ANTENNE PASSIVE GPS 1575,42 MHZ
AGPS20P-36I : Antenne passive GPS 1575,42 MHz
AGPS20P-36I est une antenne passive GPS 1575,42 MHz conçue pour les bandes de fréquences GPSL1 et Glonass. Il peut être largement utilisé dans la navigation automobile, le suivi de positionnement, les équipements de sécurité, l'enregistreur de conduite et d'autres occasions. L'antenne se compose d'une antenne diélectrique en céramique micro-ondes et d'un câble coaxial RF. L'antenne présente les caractéristiques d'un gain élevé et d'un large faisceau de lobe principal.
TÉLÉCHARGER
Caractéristiques de l'antenne passive GPS
| NON | Article | Caractéristiques |

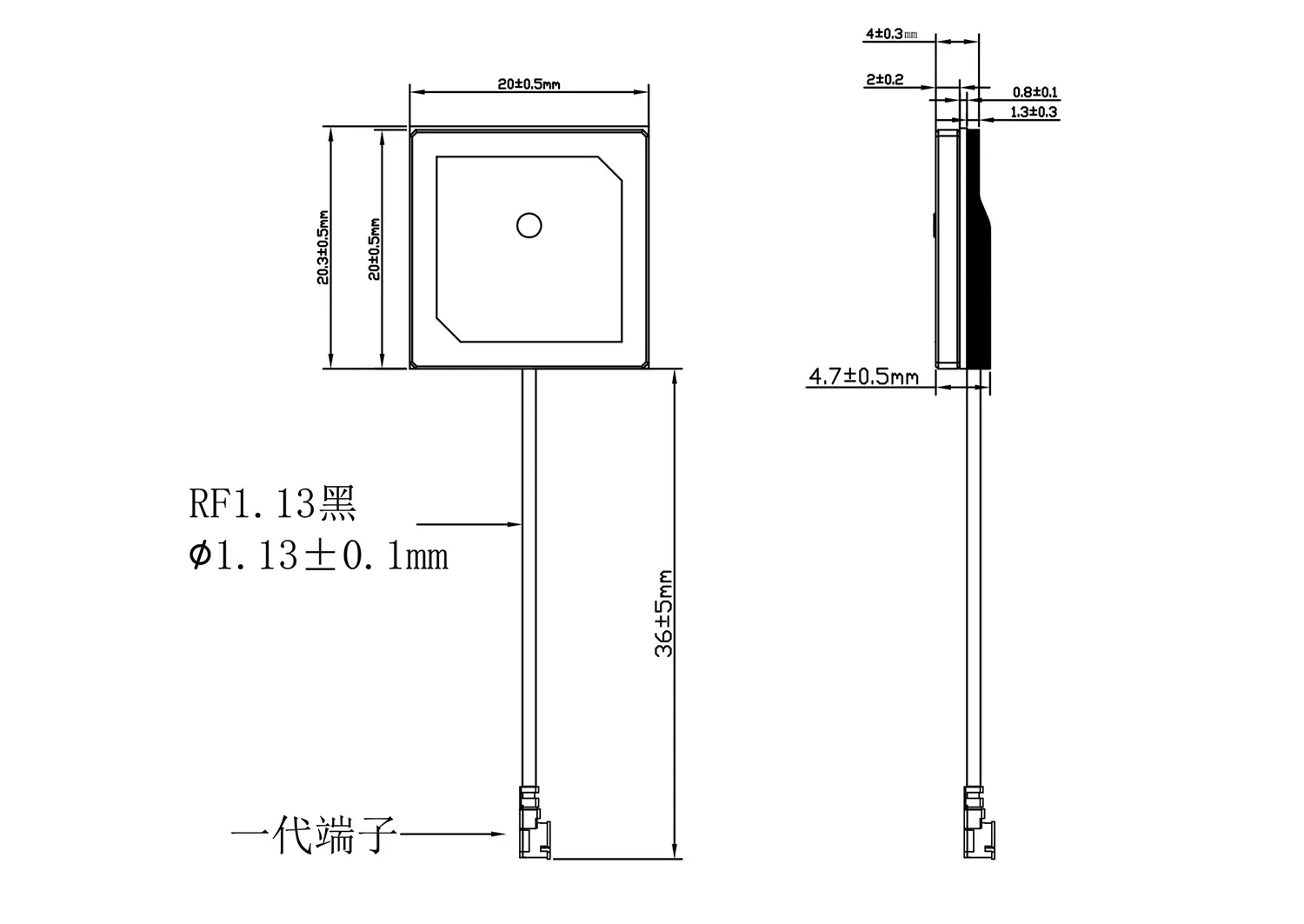

| 1 | Taille | 20*20*4（mm） |
| 2 | Dispositif de blindage | Fer blanc |
| 3 | PCB | Plaque de fibre FR4 |
| 4 | LNA | Passif |
| 5 | Câble | RF1.13/36 ± 5 mm |
| 6 | Antenne diélectrique | Antenne en céramique 20*20*2 |
| 7 | Température de fonctionnement | -35 ℃ ～ +75 ℃ |
| 8 | Humidité de travail | 0% ～ 95% |
| 9 | Température de stockage | -40 ℃ ~ + 80 ℃ |
| 10 | Humidité de stockage | 0% ～ 95% |
| Fréquence | Autres |
| Taper | GPS |
| Gagner | 3dBi |
| Taille (mm) | < 30 |
| Matériel et technologie | Céramique |
Caractéristiques de l'antenne passive GPS
| NON | Article | Caractéristiques | Post-tolérance environnementale |
| 1 | Gamme de fréquence de réception | 1575,42 ± 1,1 | ±2,5 |
| 2 | Fréquence centrale (MHz) (avec plan SpuareGND de 30 mm) | 1575.42 | ±5,0 |
| 3 | Largeur de bande (MHz) (perte de retour≤-10dB) | ≥10 | ±0,5 |
| 4 | VSWR (en fréquence centrale) | ≤2,0 | ±0,5 |
| 5 | Gagner | 3 | ±1 |
| 6 | Rapport axial (avec plan GND carré de 70 mm) | 3,0dB | ±0,2 |
| 7 | Polarisation | Circulaire pour droitiers | ---- |
| 8 | Impédance (Ω) | 50 | ±5 |
