SW433-FPC01 : Antenne FPC 433 MHz

Paramètres techniques

• Gamme de fréquences : 430~440 MHz
• ROS : < 3,0
• Gain : 1±0,5 dBi
• Impédance d'entrée : 50 Ω
• Câble + FPC : 0,8 ligne noire + PI + cuivre électrolytique
• Température de fonctionnement : - 30~ + 85 ̊˚C
• Température de stockage : - 30~ + 85 ̊˚C

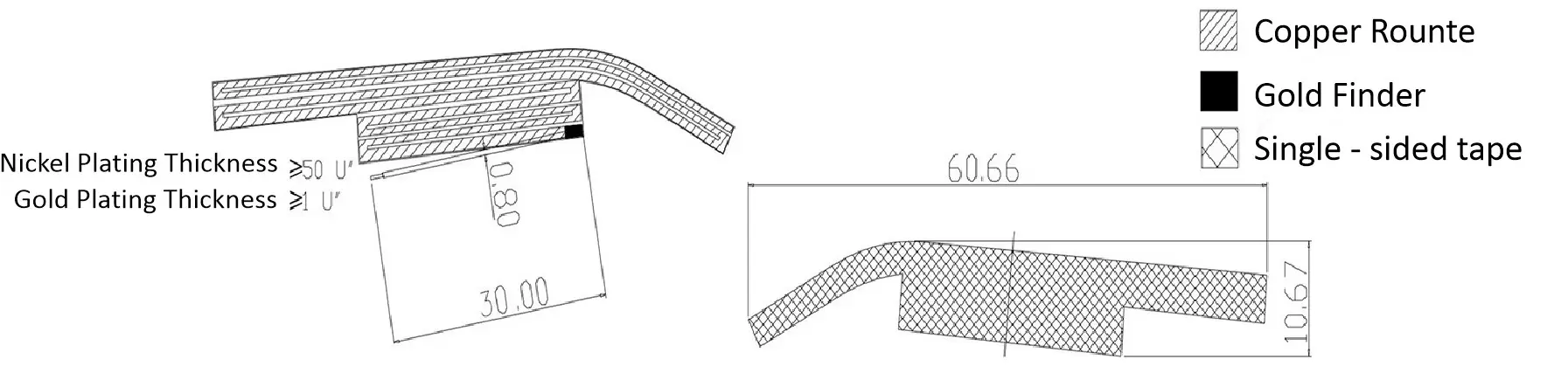

NOTE:

1. Les dimensions marquées d'un astérisque (*) sont des dimensions d'inspection critiques. La position des trous doit être ajustée si nécessaire pour garantir un ajustement correct de l'assemblage.
2. Sauf indication contraire, tous les rayons de congé doivent être R = 0,30 mm. Les dimensions doivent être contrôlées à la valeur nominale (moyenne). Pour les autres tolérances non spécifiées, se référer à la note de tolérance générale dans le cadre du dessin.
3. Matériau : Cuivre électrolytique + polyimide (1,5 couche). L'épaisseur totale doit être inférieure à 0,07 mm (hors adhésif 3M).
4. La face avant doit être noire ; la face arrière doit être entièrement recouverte d'adhésif 3M 300LES.
5. La section en forme de croix représente les traces de cuivre. La zone hachurée en vert correspond au substrat uniquement, sans cuivre, et sert de zone de connexion. Le contour général doit suivre le contour de la section transversale.
6. La surface doit être exempte de rayures exposant le cuivre, de mauvais placage, d'oxydation, d'encoches, de bosses, de bulles, de fissures ou de tout corps étranger, tache, désalignement ou défaut similaire.

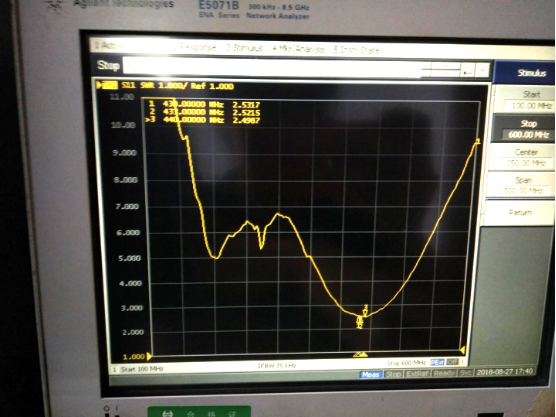

Les antennes ont été testées dans un environnement simulé sans fil par Network Analyzer.
