Calibrage du délai d'antenne
Ce chapitre est le plus technique du rapport. Il décompose systématiquement l'ensemble du processus d'étalonnage du délai d'antenne, depuis les principes physiques fondamentaux jusqu'à l'analyse de l'implémentation au niveau du code. La maîtrise de ce processus est essentielle pour exploiter pleinement le potentiel de précision du module UWB650.
Fondements théoriques : Pourquoi le délai d’antenne est une source majeure d’erreur de télémétrie

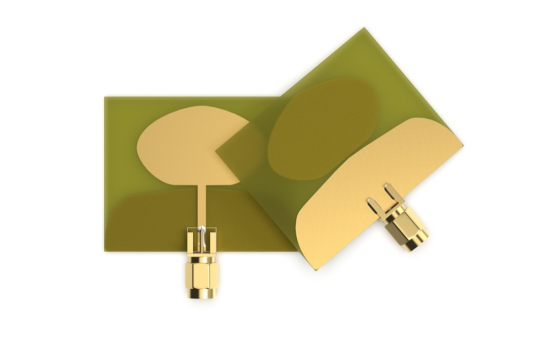

Définition : Le délai d’antenne correspond au temps de propagation total d’un signal entre le point de référence où l’horodatage est généré dans la puce UWB et le point d’émission physique de l’antenne. Il inclut le délai de transmission et de réception du signal au sein de la puce, sur les pistes du circuit imprimé et à travers l’antenne elle-même.
Impact sur la précision : Bien que ce délai soit extrêmement court (de l’ordre de la nanoseconde), il n’est pas inclus dans le temps de vol (ToF) du signal dans l’air, mais il est pris en compte dans la mesure brute du ToF. La précision de la télémétrie UWB repose sur la mesure précise d’intervalles de temps de l’ordre de la nanoseconde. Tout écart temporel fixe non compensé se traduit directement par une erreur de distance. La documentation officielle fournit une mesure très intuitive : une erreur de 1 ns dans la mesure du temps entraîne une erreur de distance d’environ 30 cm .
Nécessité de l'étalonnage : En raison des tolérances de fabrication des composants, des différences de matériaux des circuits imprimés et du type d'antenne utilisé, la valeur de délai d'antenne de chaque module UWB650 est unique. La valeur ANTDELAY préréglée en usine (16 440 par défaut) est une valeur empirique convenant à des situations générales. Pour les applications exigeant une précision élevée, inférieure à ±10 cm, un étalonnage précis et indépendant du délai d'antenne pour chaque module est indispensable.
Méthode mathématique : Résolution du délai par la méthode des moindres carrés
La méthode d'étalonnage proposée est basée sur le principe recommandé par Qorvo, dont l'idée principale est d'utiliser des données de mesure redondantes entre plusieurs modules pour calculer leurs retards inconnus respectifs.
Modélisation du problème : Le processus d’étalonnage nécessite au moins trois modules UWB. Dans un premier temps, les paramètres de délai d’antenne de tous les modules sont initialisés à zéro. Ensuite, dans un scénario où les distances physiques sont connues, une mesure de distance bidirectionnelle est effectuée entre chaque paire de modules, ce qui génère une matrice de distances mesurées (EDM_Measured) contenant six mesures (d12, d21, d13, d31, d23, d32). Simultanément, une matrice de distances réelles (EDM_Actual) est obtenue à partir des mesures physiques.
Objectif d'optimisation : L'objectif de l'étalonnage est de trouver un ensemble de valeurs de délai d'antenne qui minimise la différence entre les distances mesurées compensées et les distances réelles. Mathématiquement, cela se traduit par la minimisation de la différence entre les normes des deux matrices.
Solution par moindres carrés linéaires : Bien que le problème soit décrit comme la minimisation de la norme matricielle, le code C fourni révèle sa méthode d’implémentation spécifique : les moindres carrés linéaires. Le problème peut être transformé en un système surdéterminé d’équations linéaires. Pour toute mesure entre deux modules i et j , l’erreur de mesure est principalement due à la somme de leurs retards d’antenne. On peut établir la relation suivante :
où c représente la vitesse de la lumière. Après conversion de la distance en temps, chaque mesure permet d'établir une équation linéaire relative aux retards inconnus τ<sub>i</sub> et τ<sub>j</sub>. Lorsque le nombre de mesures est suffisant (par exemple, 6 mesures entre 3 modules), on peut construire un système d'équations surdéterminé Ax = b, où x est un vecteur contenant tous les retards inconnus. Ce système peut être résolu par la méthode des moindres carrés en résolvant les équations normales (A<sub> T</sub> A)x = A<sub> T</sub> b.
Flux de travail d'étalonnage pratique
Voici les étapes opérationnelles standardisées que les ingénieurs doivent suivre pour effectuer un étalonnage précis du délai d'antenne des modules UWB650 en laboratoire ou sur le terrain :
Installation physique : Choisissez un espace dégagé, sans réflecteurs importants. Installez solidement au moins 3 modules UWB650 et mesurez précisément la distance physique d_Act qui les sépare à l’aide d’un outil de haute précision, comme un télémètre laser. Pour réduire les interférences dues aux trajets multiples, la distance entre les modules doit être suffisamment grande (par exemple, supérieure à 30 mètres), ou la puissance d’émission des modules doit être réduite en conséquence.
Configuration initiale : À l'aide d'un outil série, envoyez la commande UWBRFAT+ANTDELAY=0 aux 3 modules pour annuler leur compensation de délai d'antenne.
Collecte des données : Effectuez des mesures de distance bidirectionnelles entre toutes les paires de modules, successivement. Par exemple, pour les modules 1 et 2, le module 1 effectue d’abord une mesure vers le module 2 et enregistre la distance d21 ; puis, le module 2 effectue une mesure vers le module 1 et enregistre la distance d12. Répétez les mesures pour les 3 paires de modules (6 mesures au total) et enregistrez les 6 valeurs de distance.
Calcul des valeurs de délai : Lancez l’outil d’étalonnage Qt fourni, Antdelay_cal.exe. Dans l’interface, saisissez les 6 valeurs de distance mesurées et la distance physique réelle précédemment mesurée d_Act, puis cliquez sur le bouton « Calculer ».
Écriture des paramètres : L’outil générera 3 valeurs de registre ANTDELAY correspondant à chaque module. Envoyez UWBRFAT+ANTDELAY=La commande est envoyée à chaque module respectivement via le port série pour écrire les valeurs d'étalonnage calculées dans les modules.
Enregistrement et vérification : Envoyez la commande UWBRFAT+FLASH à chaque module pour enregistrer définitivement les nouvelles valeurs de délai d'antenne dans sa mémoire flash. Une fois l'enregistrement terminé, effectuez une nouvelle mesure de distance. La distance affichée par les modules devrait alors être très proche de la distance physique réelle, avec une erreur généralement inférieure à ±10 cm, ce qui indique un étalonnage réussi.
Le succès de l'ensemble du processus d'étalonnage repose fondamentalement sur la précision de la mesure physique de la distance. L'algorithme lui-même suppose que la valeur de référence d'entrée est la vérité absolue. Toute erreur introduite lors de la phase de mesure physique sera traitée par l'algorithme comme un biais systématique et « calibré » dans les valeurs de délai d'antenne, entraînant un décalage systématique dans les résultats finaux. Par conséquent, s'assurer que la précision des mesures physiques corresponde à la précision requise par le système UWB est une étape cruciale du processus d'étalonnage.
Considérations relatives au déploiement et meilleures pratiques
Ce chapitre vise à traduire les détails techniques mentionnés ci-dessus en conseils pratiques pour le déploiement de modules UWB650 en situation réelle. Son contenu synthétise les solutions aux problèmes courants et les questions fréquemment posées issues de la documentation officielle afin de fournir un guide de déploiement pratique aux intégrateurs système.
Atténuation des facteurs environnementaux : effets d’obstruction et de trajets multiples
Les performances d'un système UWB sont étroitement liées aux caractéristiques physiques de son environnement de déploiement.
La visibilité directe est essentielle : bien que les signaux UWB possèdent une certaine capacité de pénétration, ils ne peuvent pas traverser efficacement les matériaux à haute densité comme les murs en béton armé. Au contact de tels obstacles, les signaux sont réfléchis. Même si une liaison de communication peut être établie, l’allongement du trajet du signal réfléchi entraîne des mesures de temps de vol plus longues, introduisant ainsi d’importantes erreurs de distance. Les plaques métalliques et les objets métalliques de grande taille absorbent particulièrement bien les signaux UWB et peuvent créer des zones mortes.
Analyse d'impact des obstacles courants :
Murs solides : les signaux ne peuvent pas les traverser. Toute mesure de distance effectuée en contournant un angle est due à des signaux réfléchis et les données ne sont pas fiables.
Parois vitrées : Elles ont un impact significatif sur la précision des mesures de distance.
Poteaux, arbres, etc. : L’impact dépend de la distance. Lorsque les modules sont éloignés (par exemple, à 100 mètres), un obstacle situé entre eux a moins d’incidence. En revanche, si l’obstacle se trouve à moins d’un mètre de l’une ou l’autre antenne, il peut entraîner une dérive significative des données.
Carton, planches de bois : Si leur épaisseur n'est pas trop importante (≤5 cm), l'impact sur la précision de la distance est limité, mais elles provoqueront tout de même une atténuation de la force du signal.
Bonnes pratiques de déploiement : Dans un système de positionnement, les ancres doivent être installées en hauteur (à plus de 2 mètres du sol) afin d’optimiser la visibilité directe entre les étiquettes et les ancres, en évitant les obstructions causées par des personnes, des véhicules ou des équipements au sol. Le déploiement réussi d’un système UWB relève non seulement de l’ingénierie électronique, mais aussi de l’ingénierie de l’environnement radiofréquence, et exige une planification rigoureuse.
Dépannage des problèmes courants de précision de télémétrie et de positionnement
Lorsque la précision du système ne répond pas aux attentes, vous pouvez effectuer un dépannage en suivant les étapes suivantes :
Vérification environnementale : Vérifiez s’il existe des obstacles physiques inattendus entre les modules ou de fortes sources d’interférences électromagnétiques à proximité.
Vérification des interférences : Vérifiez la présence d'autres appareils UWB fonctionnant dans la même bande de fréquence (CH5) à proximité.
Vérification matérielle : Assurez-vous que l'antenne est correctement installée et bien connectée.
Vérification de l'étalonnage : Confirmez qu'un étalonnage précis du délai d'antenne a été effectué sur tous les modules impliqués dans la mesure de la distance.
Vérification des coordonnées : La source d’erreur la plus fréquente est un paramétrage incorrect des coordonnées d’ancrage. Assurez-vous de vérifier systématiquement que les valeurs mesurées aux emplacements de déploiement physiques correspondent parfaitement aux valeurs enregistrées dans les modules via la commande UWBRFAT+COORDINATE, et que les unités sont correctes (centimètres).
Disposition géométrique : Vérifiez que le déploiement des ancres respecte les configurations géométriques recommandées (par exemple, triangle, rectangle). Une disposition géométrique inadéquate (par exemple, toutes les ancres approximativement alignées) peut entraîner un effet de dilution géométrique de la précision (GDOP), amplifiant les petites erreurs de télémétrie et affectant fortement la précision du positionnement final.
Hauteur et coplanarité : Vérifiez que tous les points d’ancrage sont déployés à la hauteur recommandée. Pour les applications de positionnement planaire 2D, assurez-vous que tous les points d’ancrage se trouvent approximativement sur le même plan horizontal.
Zone de couverture : Vérifiez que l’étiquette se trouve bien dans la zone de positionnement effective délimitée par les points d’ancrage. Si l’étiquette sort de cette zone, la précision du positionnement se dégradera rapidement.
