Avec le développement rapide de l'Internet des objets (IoT) — des villes intelligentes à la surveillance industrielle, en passant par l'agriculture intelligente et la sécurité publique — un nombre croissant d'appareils nécessitent une communication à longue portée, un fonctionnement à faible consommation d'énergie et une connectivité à grande échelle.

La technologie LoRa fournit le « langage » de l’Internet des objets (IoT), tandis que le protocole LoRaWAN définit les « règles de communication » qui permettent à ce langage d’être universellement compris et appliqué. Il spécifie comment les appareils rejoignent le réseau, comment les données sont transmises et acheminées et, surtout, il construit un écosystème de communication sécurisé et évolutif.

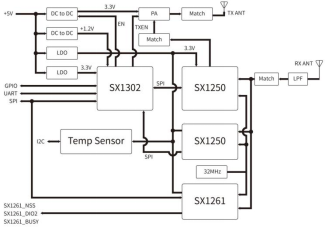

Au cœur de ce système, la passerelle LoRaWAN1302, conçue avec le chipset Semtech SX1302, prend en charge la réception simultanée multicanaux et une liaison de données haute performance. Elle constitue le « centre névralgique numérique » des déploiements IoT pour les villes intelligentes et l’industrie.

1. Philosophie de conception de l'architecture réseau LoRaWAN

1.1 Simplifier la complexité

LoRaWAN adopte une topologie en étoile, évitant ainsi la complexité du routage multi-sauts des réseaux traditionnels. Les terminaux se concentrent uniquement sur l'acquisition et la transmission des données, tandis que le routage, le déchiffrement et l'optimisation de la charge sont gérés par les passerelles et les serveurs réseau. Cela permet de réduire considérablement la consommation d'énergie et le coût des terminaux.

1.2 Évolutivité

Que ce soit pour des milliers de compteurs intelligents dans une ville ou un système de surveillance à l'échelle d'un parc industriel, LoRaWAN s'adapte facilement grâce à des interfaces standardisées et des mécanismes de gestion unifiés.

La passerelle LoRaWAN1302, grâce à sa conception multicanaux, peut surveiller simultanément plusieurs fréquences et facteurs d'étalement, permettant à une seule passerelle de couvrir une zone plus étendue et de prendre en charge davantage de connexions de nœuds.

2.  Explication de l'architecture en couches

2.1 Couche périphérique (périphériques finaux)

Modules typiques : LoRa1276-C1, LoRa1278F30, LoRa1120

Fonctions : Acquisition et prétraitement des données, fonctionnement à très faible consommation (autonomie de la batterie jusqu'à 5 à 10 ans).

Cours pris en charge :

Classe A : Consommation d'énergie minimale

Classe B : Communication programmée

Classe C : Réponse en temps réel

2.2 Couche d'accès (passerelles)

Produit type : Passerelle LoRaWAN1302

Caractéristiques principales :

• Basé sur le SX1302, prenant en charge 8 à 16 canaux de réception simultanée

• Haute sensibilité (≤ –140 dBm)

• Prend en charge le transport UDP/MQTT pour une intégration cloud transparente

Valeur de l'application :

Une seule passerelle peut desservir des milliers de périphériques, réduisant ainsi les coûts de déploiement.

• Convient aux villes intelligentes, aux parcs industriels et aux environnements agricoles

2.3 Couche réseau (serveur réseau)

Responsabilités : authentification des appareils, gestion des clés, routage, équilibrage de charge

• Fonctionnalités : Prend en charge l'ADR (débit de données adaptatif) pour ajuster dynamiquement le facteur de filtrage (SF), la bande passante et la puissance en fonction de la qualité du signal.

2.4 Couche application (serveur d'applications)

Fournit des API et des interfaces de données massives pour la logique métier, la visualisation et les alertes.

Applications typiques : éclairage intelligent, stationnement intelligent, télédétection, surveillance environnementale

3. Avantages de la passerelle LoRaWAN1302

3.1Capacité multicanal élevée

Prend en charge la réception simultanée sur plusieurs fréquences et facteurs d'étalement, améliorant ainsi la capacité d'accès simultané.

3.2 Réception à haute sensibilité

L'architecture RF optimisée basée sur le SX1302 atteint une sensibilité de réception aussi basse que –140 dBm, assurant une communication stable à longue distance.

3.3 Faible consommation d'énergie et faible latence

Des algorithmes de démodulation efficaces et un matériel optimisé garantissent un fonctionnement stable tout en réduisant les coûts de maintenance.

3.4 Flexibilité du protocole

Prend en charge les protocoles standard, notamment UDP et MQTT, permettant une intégration facile avec les principales plateformes cloud (Alibaba Cloud, AWS, clouds privés).

4. Scénarios d'application typiques

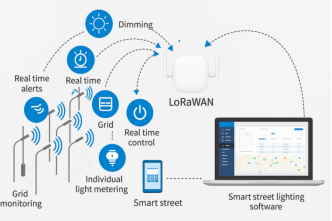

• Éclairage public intelligent : Connecte des centaines de points d'éclairage public via la passerelle LoRaWAN1302 pour le contrôle à distance et la gestion de l'énergie.

• Stationnement intelligent :  Fonctionne avec des capteurs géomagnétiques et des systèmes de gestion de stationnement pour indiquer la disponibilité des places en temps réel.

• Comptage intelligent (eau, gaz, électricité) : Permet la collecte de données à distance, réduit le travail manuel et prend en charge la facturation prépayée et les fonctions d'alerte.

Conclusion

L'architecture réseau LoRaWAN, caractérisée par sa simplicité, son évolutivité et sa sécurité, constitue le système nerveux numérique des communications IoT. Au sein de cette architecture, la passerelle LoRaWAN1302 joue un rôle central, offrant une capacité élevée, une prise en charge multicanaux et un fonctionnement à faible consommation pour les villes intelligentes, l'agriculture intelligente et la gestion intelligente de l'énergie.

En tant que fournisseur de modules sans fil et de solutions système de qualité industrielle, NiceRF continuera de faire progresser les technologies LoRa et LoRaWAN, en proposant des produits plus performants, à consommation d'énergie réduite et au déploiement plus flexible.
