Introduction au mode de fonctionnement immédiat du module de commande de commutateur à quatre voies SK509

Le SK509 est un module de commande de commutateur à quatre voies sans fil de qualité industrielle de haute puissance lancé par notre société, capable d'appairage à distance. Il fournit quatre interfaces d'entrée de signal et quatre interfaces de sortie de contrôle, avec une puissance de sortie maximale de 5 W et une distance de transmission allant jusqu'à 8 000 mètres dans les zones ouvertes. Il présente des interfaces simples et un fonctionnement fiable, avec une sensibilité allant jusqu'à -121 dBm, 16 canaux sélectionnables, une adaptation automatique des antennes et un contrôle de commutateur bidirectionnel, ce qui le rend adapté aux applications de contrôle de commutateur à distance.

Les utilisateurs peuvent configurer et modifier les paramètres internes du module sans fil à l'aide d'une interface PC. Les commutateurs DIP du module peuvent également être utilisés pour modifier la fréquence de travail (16 groupes sélectionnables), le mode de travail et d'autres paramètres, offrant une utilisation flexible et pratique. Cet article explique principalement le mode de fonctionnement immédiat du module de commande de commutateur SK509.

Avant d'expliquer les modes de fonctionnement, il est essentiel de comprendre les définitions des commutateurs DIP du module de commande de commutateur SK509.

Les fonctions des réglages des commutateurs DIP sont décrites comme suit :

DIP8 — sélection du mode de communication

ON – mode temps réel (dans ce mode, synchronisation de la sortie avec l'entrée immédiatement une fois que l'état de l'entrée a changé)

Mode de synchronisation OFF (synchronisation de la sortie avec l'entrée à un intervalle de temps défini)

DIP7  - sélection maître/esclave

ON - le maître

OFF - l'esclave

DIP6 – sélection d'intervalle de temps du mode de synchronisation

ON – mode sans appairage (valable lorsque DIP 5 est activé)

OFF – mode d'appairage (appairez le module dans ce mode, valable lorsque DIP 5 est activé)

DIP5  - sélection du mode

ON - mode de fonctionnement normal

Mode de réglage OFF (connecter le module au PC par SK108-S , définir les paramètres)

DIP4 ~ 1 - sélection des canaux de fréquence de travail, 16 canaux au total (l'intervalle des canaux par défaut est de 0,5 M), la fréquence peut être réinitialisée par PC.

Relation entre les commutateurs DIP et le canal de fréquence de travail :

Note:

1. Une fois que l'utilisateur a modifié les paramètres du commutateur DIP, le module doit être éteint et rallumé pour que les modifications prennent effet.

2. Chaque fois que le module est allumé, il vérifiera l'état des commutateurs DIP. Si le module détecte que l'état des DIP7 et DIP8 diffère de l'état de mise sous tension précédent, le canal précédemment couplé sera annulé et l'utilisateur devra ré-appairer les canaux.

Mode de travail en temps réel

En mode temps réel, le maître et l'esclave enverront un signal de demande à un intervalle de temps défini (le temps par défaut est de 3 minutes), l'autre côté, maître ou esclave, répondra au message synchronisé. Si cette communication échoue 3 fois en continu, l'alarme s'allumera pour indiquer que la sortie correspondante reprendra l'état ouvert ;

En mode temps réel, si les modules n'ont jamais été couplés auparavant , ils sont en mode non couplé.

Chaque module dispose de quatre entrées indépendantes et de quatre sorties indépendantes. En mode temps réel, le changement de n'importe quelle entrée des quatre canaux déclenchera la transmission, de l'autre côté le relais correspondant du module sera synchronisé après avoir reçu le signal, puis il renvoie un signal reconnu. Si aucun signal d'accusé de réception ne parvient aux modules déclenchés, la LED d'alarme s'allumera. Tous les relais de sortie seront de nouveau ouverts si aucun signal d'accusé de réception n'est reçu pour une enquête continue à 3 reprises.

État d'entrée et de sortie en mode de fonctionnement normal :

La relation logique du module comme ci-dessous :

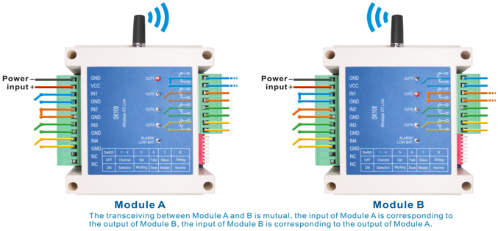

Par exemple, la communication entre les modules A et B,

les 4 sorties du module A correspondent aux 4 entrées du module B,

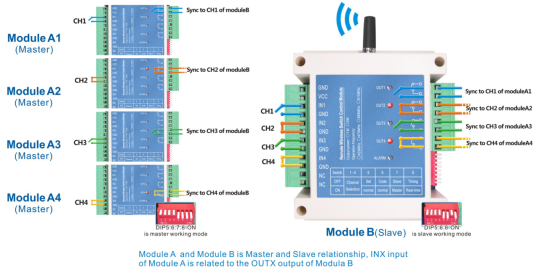

la 4 sortie du module B correspond à la 4 entrée du module A, illustrée ci-dessous :

En mode temps réel, le SK509 peut fonctionner en mode couplage ou en mode non couplage. Le SK509 fonctionnera en mode d'appairage s'il a été associé à un autre SK509. Le SK509 couplé ne peut fonctionner qu'avec d'autres SK509 couplés. Il ne peut pas communiquer entre le SK509 couplé et le SK509 non couplé.

Pour le SK509 couplé, il s'agit d'une communication bidirectionnelle, le maître peut contrôler l'esclave. L'esclave peut contrôler le maître. Mais l'esclave ne peut pas contrôler l'esclave et le maître ne peut pas contrôler l'autre maître.

En mode appairage, le changement d'état de l'entrée (maître ou esclave) sera synchronisé avec la sortie (esclave apparié ou maître apparié).

Si le SK509 n'a pas été couplé avec un autre SK509, ou n'a pas été couplé, il fonctionne en mode sans couplage. En mode sans appairage, le changement de canal d'entrée sera synchronisé avec le même canal de sortie de l'autre côté.

Il est important de noter que dans ce mode de fonctionnement, les modules synchroniseront d'abord les signaux d'entrée et de sortie lors de la mise sous tension initiale. Par conséquent, il n’est pas recommandé d’allumer simultanément l’émetteur et le récepteur.
