Module de communication par satellite à couverture multibande : adaptation flexible à plusieurs scénarios d'application

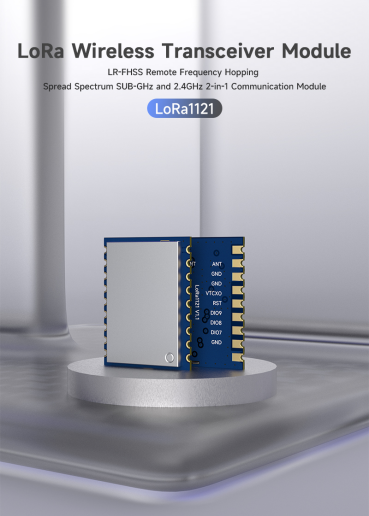

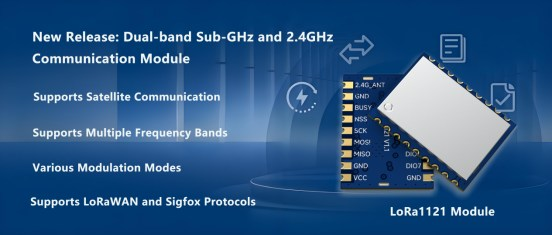

Le module LoRa1121 utilise la puce LR1121 de SEMTECH, un émetteur-récepteur longue portée ultra-basse consommation qui prend en charge à la fois la bande ISM globale et la communication 2,4 GHz. Le LoRa1121 prend en charge la modulation LoRa et (G)FSK dans les bandes Sub-GHz et 2,4 GHz, ainsi que la modulation Sigfox® dans la bande Sub-GHz et l'étalement du spectre à sauts de fréquence longue portée (LR-FHSS) dans le Sub-GHz. Bandes ISM GHz, 1,9-2,1 GHz et 2,4 GHz. Le LR1121 est conforme aux exigences de couche physique des spécifications LoRaWAN® publiées par LoRa Alliance®, tout en restant hautement configurable pour répondre aux besoins de diverses applications et protocoles propriétaires.

Sous-GHz (150-960 MHz)

Gamme de fréquences :  prend en charge 433/470/868/915 MHz et peut être personnalisée pour des fréquences comprises entre 150 et 960 MHz.

Taux de modulation LoRa :  dans la bande sub-GHz, le taux de modulation LoRa varie de 0,091 Kbps à 62,5 Kbps. Bien que le taux de modulation soit relativement faible, la transmission longue portée et les fortes capacités anti-interférences de LoRa permettent une communication stable même à faible bande passante.

Taux de modulation FSK :  Le taux de modulation FSK varie de 0,6 Kbps à 300 Kbps. La modulation FSK offre un taux de modulation plus élevé, adapté aux applications nécessitant une transmission de données plus rapide, bien que sa distance de transmission soit plus courte, ce qui la rend appropriée pour la transmission de données locale.

Principaux avantages :  La bande Sub-GHz excelle dans les communications longue distance avec une sensibilité de réception allant jusqu'à -144 dBm à BW=62,5 KHz, SF=12. Il maintient une réception efficace même à des intensités de signal très faibles, améliorant considérablement la fiabilité des communications longue distance. La bande Sub-GHz offre de fortes capacités de pénétration et de couverture longue distance.

Bande S (1,9 GHz - 2,2 GHz)

Gamme de fréquences :  1 900 MHz à 2 200 MHz, couvrant les bandes de communication par satellite.

Taux de modulation LoRa :  Dans la bande S (1 900 MHz à 2 200 MHz), le taux de modulation LoRa varie de 0,292 Kbps à 87,5 Kbps. Par rapport à la bande Sub-GHz, le taux de modulation LoRa de la bande S est légèrement plus élevé, ce qui la rend particulièrement adaptée aux applications de communication par satellite et de couverture à distance, tout en maintenant de longues distances de communication et une faible consommation d'énergie.

Principaux avantages :  La bande S est conçue spécifiquement pour prendre en charge la communication par satellite, adaptée aux longues distances et aux scénarios sans couverture de réseau au sol. Il a une sensibilité de réception allant jusqu'à -132 dBm @ BW=125 KHz, SF=12. Avec une sensibilité élevée, il maintient une communication efficace même avec des signaux de faible intensité, ce qui le rend idéal pour les liaisons satellite longue distance.

Bande 2,4 GHz

Gamme de fréquences : 2 400 à 2 500 MHz, une bande ISM utilisée dans le monde entier.
Taux de modulation LoRa : Dans la bande 2,4 GHz, le taux de modulation LoRa varie de 0,476 Kbps à 87,5 Kbps. Cette bande prend en charge des débits de transmission plus élevés et maintient une bonne stabilité sur de courtes distances, ce qui la rend adaptée aux applications avec des volumes de données relativement importants.
Principaux avantages : Cette bande prend en charge des taux de transfert de données plus élevés, convient aux besoins de communication à haut débit sur des distances courtes à moyennes et est légalement utilisable dans le monde entier, garantissant une bonne compatibilité.

LR-FHSS (spectre étalé à sauts de fréquence longue portée) Bandes applicables : sous-GHz, bande S, 2,4 GHz

Technologie LR-FHSS : en sautant entre plusieurs fréquences, LR-FHSS améliore considérablement la résistance du système aux interférences et étend les distances de transmission. Dans les bandes Sub-GHz, S-Band et 2,4 GHz, LR-FHSS améliore considérablement la stabilité et la portée de la transmission des données.

Prise en charge du protocole de communication

Protocoles pris en charge : prend en charge le protocole Sigfox et LR-FHSS (LoRa Time-Frequency Hopping Spread Spectrum Technology). Ces technologies et protocoles améliorent encore la résistance aux interférences de communication et la connectivité des appareils.
Protocole LoRaWAN : Le LoRa1121 prend en charge le protocole de communication LoRaWAN , fonctionnant comme un nœud LoRaWAN pour l'intégration dans les réseaux LoRaWAN existants, fournissant des solutions de connectivité IoT fiables et flexibles.

Caractéristiques de la communication sans fil sub-GHz

La communication sans fil sub-GHz fonctionne à des fréquences inférieures à 1 GHz et offre plusieurs avantages, notamment une transmission longue distance, une faible consommation d'énergie, une congestion de fréquence plus faible et de fortes capacités de pénétration. Il est largement utilisé dans diverses applications.

Transmission longue distance : les signaux sub-GHz ont des caractéristiques de propagation favorables, leur permettant de pénétrer des obstacles tels que les murs et la végétation. Par conséquent, dans des conditions de puissance similaires, la distance de transmission est généralement supérieure à celle des bandes de fréquences plus élevées comme 2,4 GHz, ce qui la rend adaptée aux applications nécessitant une couverture étendue.
