Que signifie la fonction de surveillance dans les modules sans fil ?

Dans la conception et le développement de modules de communication sans fil , la stabilité est l'un des facteurs clés pour assurer leur fonctionnement normal. Pour empêcher efficacement le module de geler ou de subir d'autres pannes inattendues pendant le fonctionnement, les systèmes embarqués emploient généralement un mécanisme matériel appelé « chien de garde ». Cette fonction est non seulement largement utilisée dans les modules de communication sans fil, mais trouve également de nombreuses applications dans divers domaines tels que le contrôle industriel, les dispositifs IoT et l'électronique automobile.

Principe de base de la fonction Watchdog Un watchdog est un temporisateur matériel ou logiciel utilisé pour surveiller le fonctionnement normal d'un système. Dans les modules sans fil, la tâche principale du chien de garde est de vérifier en permanence l'état de fonctionnement du module et de garantir que le système n'entre pas dans un état d'erreur prolongé en réinitialisant ou en déclenchant périodiquement un événement d'exception. Concrètement, pendant le fonctionnement, le module sans fil doit « alimenter » en permanence le chien de garde en lui envoyant un signal à intervalles réguliers. Si le chien de garde ne reçoit pas de signal dans le délai spécifié, il suppose qu'un défaut s'est produit dans le système et redémarre ensuite automatiquement le module ou exécute d'autres actions prédéfinies pour rétablir les conditions de fonctionnement normales.

La configuration du chien de garde comprend généralement une minuterie que le processeur du module réinitialise à des intervalles spécifiés lors d'un fonctionnement normal. Si le module ne parvient pas à réinitialiser la minuterie à temps pour certaines raisons (telles que le programme entrant dans une boucle infinie), la minuterie déclenchera une opération de redémarrage du système. Ce mécanisme sert de « dernière ligne de défense » dans la conception des modules, empêchant efficacement les pannes à long terme en cas de situations inattendues.

Nécessité d'un système de surveillance dans les modules sans fil L'environnement d'exploitation des modules de communication sans fil est souvent complexe, en particulier dans les scénarios d'Internet des objets (IoT) et d'IoT industriel, où les modules peuvent devoir fonctionner pendant de longues périodes dans des conditions difficiles, telles que des températures élevées, des températures basses. températures et fortes interférences électromagnétiques. Cela rend les modules sensibles aux blocages logiciels, aux pannes matérielles ou aux erreurs de transmission de données dues à des interférences de signal. Sans mécanisme de surveillance, il devient difficile pour le module de récupérer automatiquement lorsqu'il entre dans un état de panne, ce qui entraîne finalement des interruptions de communication et une perte de données.

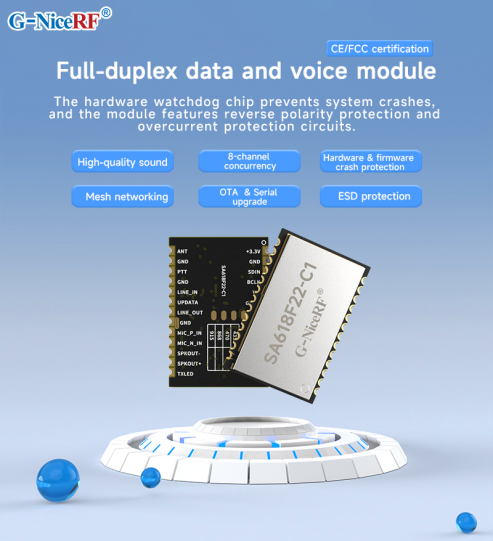

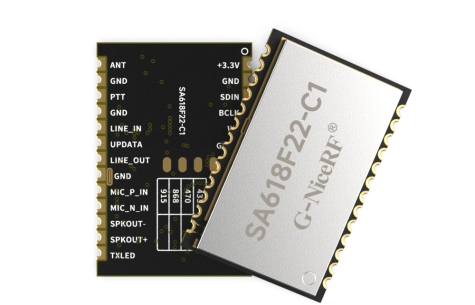

Dans l'application du module d'interphone SA618F22-C1, le SA618F22-C1 est un module de transmission duplex intégral intégré numérique et audio sans fil amélioré de NiceRF, équipé d'une puce de surveillance matérielle. Une fois les paramètres définis, il peut fonctionner dès la mise sous tension. Le chien de garde a les fonctions spécifiques suivantes :

Prévention des pannes du système :  la fonction principale du chien de garde est de surveiller l'état de fonctionnement du module, en particulier lors d'une communication multicanal simultanée à haute fréquence. Si le système entre dans une impasse ou cesse de répondre en raison d'anomalies du programme ou pour d'autres raisons, le chien de garde réinitialisera automatiquement le module, garantissant le redémarrage du système et évitant une inactivité prolongée.

Amélioration de la fiabilité du système :  dans les applications pratiques, le module d'interphone peut être affecté par des interférences externes ou des facteurs environnementaux, tels que des interférences électromagnétiques ou des fluctuations de puissance. Le chien de garde peut rapidement réinitialiser le module, le restaurant ainsi à des conditions de fonctionnement normales, améliorant ainsi la stabilité et la fiabilité globales du système.

Surveillance des tâches planifiées :  le chien de garde peut agir comme un mécanisme de surveillance des tâches planifiées du module, garantissant que le module effectue régulièrement des tâches de maintenance ou de mise à jour importantes. Si le module ne parvient pas à répondre ou à exécuter ces tâches à temps, le chien de garde redémarrera le système pour garantir la bonne exécution de ces tâches.

Prévention des erreurs logiques dans les programmes :  si le programme interne du module d'interphone ne parvient pas à atteindre un état de fonctionnement normal pendant une période prolongée en raison d'erreurs logiques, le chien de garde réinitialisera de force le module pour éviter des pannes prolongées ou des conditions de fonctionnement anormales.

En réglant correctement le chien de garde, le module d'interphone SA618F22-C1 peut se réinitialiser automatiquement aux moments critiques, garantissant que le système reste opérationnel et fournissant une fonctionnalité de communication stable.
