La relation entre la longueur de l'antenne, la fréquence et la longueur d'onde

Les antennes sont largement utilisées dans le domaine des communications. Certains clients ne connaissent pas la relation entre la longueur de l'antenne, la fréquence et la longueur d'onde, ni quelle est la formule de calcul de la longueur de l'antenne. Parfois je vois que les antennes vendues sur Internet avec la même fréquence sont longues et courtes. Des doutes, analysons la relation entre la longueur de l'antenne, la fréquence et la longueur d'onde.

La relation entre la longueur de l'antenne, la fréquence et la longueur d'onde

La longueur de l'antenne est inversement proportionnelle à la fréquence et directement proportionnelle à la longueur d'onde. Plus la fréquence est élevée et plus la longueur d’onde est courte, plus l’antenne peut être courte.

Formule de calcul de la longueur de l'antenne

Lorsque la longueur de l'antenne est égale à 1/4 de la longueur d'onde, l'efficacité de conversion d'émission et de réception de l'antenne est la plus élevée. La longueur de l’antenne sera donc déterminée en fonction de la fréquence ou de la longueur d’onde des signaux émis et reçus. Utilisez la formule suivante pour calculer la longueur d'onde, puis divisez la longueur d'onde calculée par 4 pour obtenir la longueur d'antenne optimale correspondante.

La formule de conversion de fréquence et de longueur d’onde est :

　　Longueur d'onde = 300 000 km/fréquence

　　=300000000 mètres/fréquence (l'unité obtenue est le mètre))

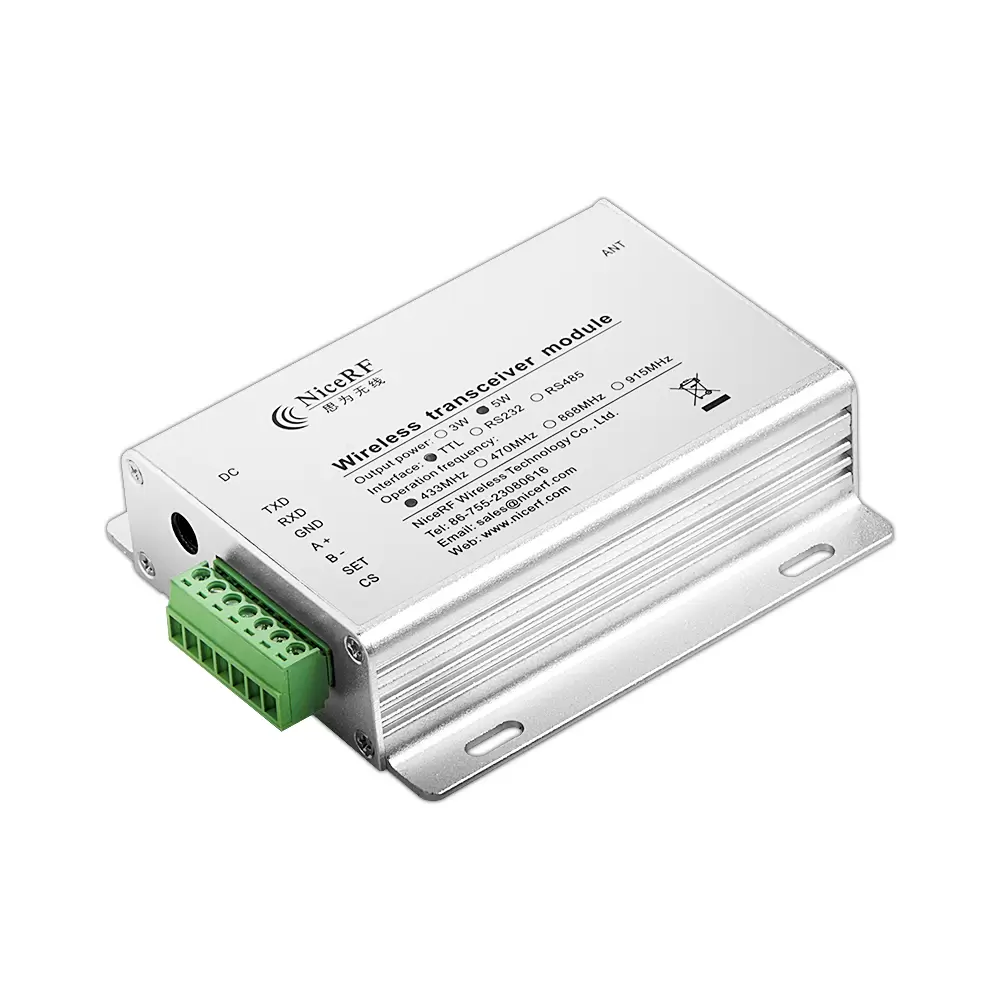

　　 Par exemple : La fréquence du signal utilisée par la station de transmission de données sans fil est de 435 MHz et la longueur d'onde est :

　　Longueur d'onde = 300 000 kilomètres/435 MHz

　　 = 300000000/435000000

　　 = 300/435

　　 = 0,69 mètres

La longueur d'antenne optimale correspondante doit être de 0,69/4, ce qui équivaut à 0,1725 mètres.

Ce qui précède est la relation entre la longueur de l'antenne et la fréquence et la longueur d'onde. La longueur de l'antenne est directement liée à la longueur d'onde de la fréquence de travail. Lors de l’achat, nous constaterons peut-être que l’antenne ne semble pas si longue. Redressez le cercle intérieur du fil, la longueur est également proche du quart de la longueur d'onde.
