Conception compacte, fonctionnalités puissantes : exploration des fonctions polyvalentes des modules SoC

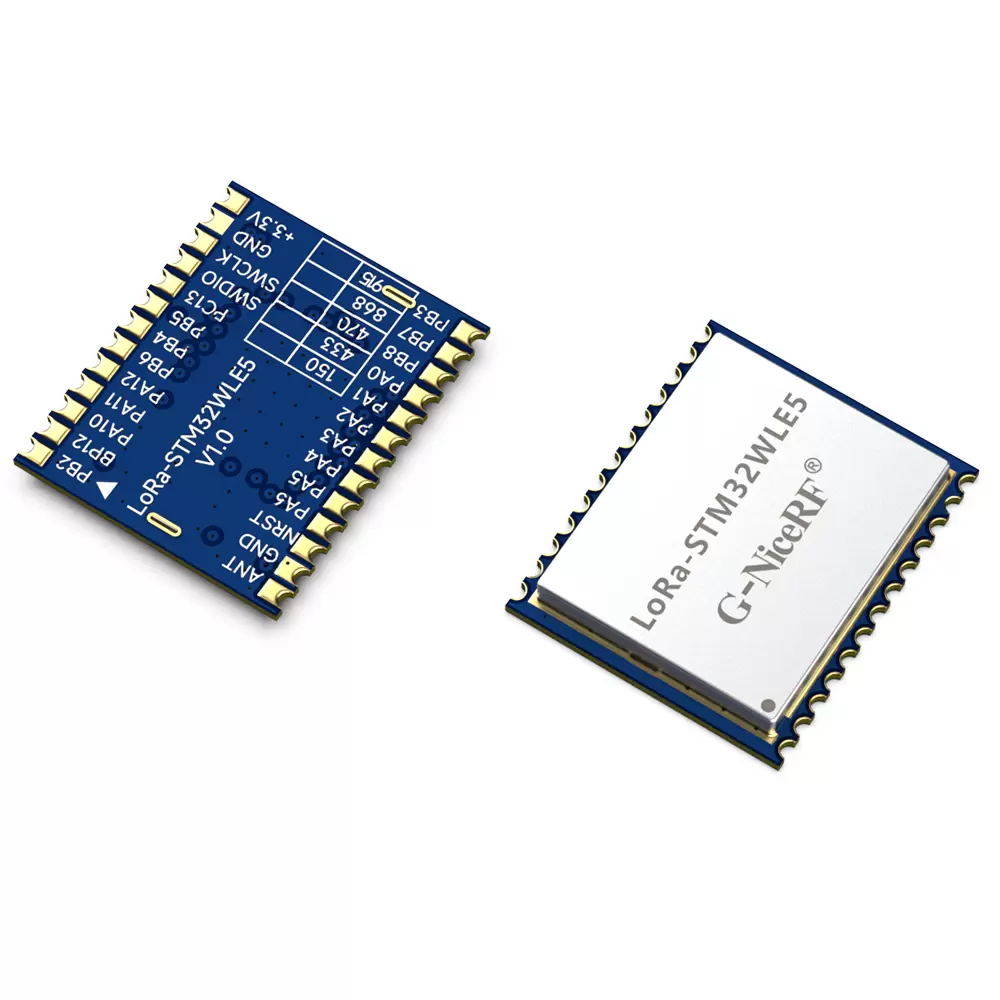

Le module LoRa-STM32WLE5 est basé sur la puce STM32WLE5 de ST et utilise la modulation LoRa®, ce qui le rend adapté aux solutions sans fil à très longue portée et à très faible consommation. Il est doté d'un cœur Arm® Cortex®-M4 hautes performances avec une fréquence allant jusqu'à 48 MHz, prenant en charge 256 Ko de mémoire flash et 64 Ko de RAM, ainsi que des fonctionnalités de sécurité améliorées. Ce module est largement utilisé dans les systèmes de sécurité, l'agriculture intelligente, la fabrication industrielle et les maisons intelligentes.

Caractéristiques principales du module LoRa-STM32WLE5 Bande de fréquence UHF : 433/470 MHz, 868/915 MHz,

 Gamme de fréquences personnalisée : 150 ~  960 MHz La distance de transmission en zone ouverte dépasse 5 000 mètres Sensibilité de réception jusqu'à -141 dBm @ BW=125 KHz, SF=12 Types d'interface riches : UART, SPI, I2C, GPIO, ADC Courant de veille inférieur à 2 µA, courant de réception moins de 10 mA

Caractéristiques principales du LoRa-STM32WLE5 L'accélérateur adaptatif en temps réel du processeur ARM Cortex-M4 32 bits (accélérateur ART) permet l'exécution à partir du flash sans état d'attente, fréquence jusqu'à 48 MHz, prend en charge les instructions MPU et DSP Sécurité et protection Cryptage matériel : AES 256- chiffrement matériel sur bits (personnalisable) Protection du secteur pour empêcher les opérations de lecture/écriture (PCROP, RDP, WRP) Unité de calcul CRC Identificateur unique de l'appareil (64 bits UID conforme à la norme IEEE 802-2001) Identifiant de puce unique de 96 bits Accélérateur matériel de clé publique (PKA)

Introduction aux concepts des modules SoC Les modules SoC (System on Chip) intègrent plusieurs fonctions, notamment des processeurs, de la mémoire, des interfaces d'entrée/sortie, des modules de communication et des processeurs graphiques, sur une seule puce. En réalisant une fonctionnalité système complète au sein d'une seule puce, les SoC réduisent la taille et la consommation d'énergie tout en améliorant les performances et l'efficacité.

Caractéristiques de l'intégration des composants du module SoC :  la conception du SoC intègre des composants clés tels que l'unité centrale de traitement (CPU), la mémoire (RAM et ROM), les interfaces d'entrée/sortie (par exemple, GPIO, UART, USB), l'unité de traitement graphique (GPU), et accélérateurs sur une seule puce. Ce haut niveau d'intégration réduit les distances physiques entre les modules et le temps de transmission du signal, améliorant ainsi les performances du système et la vitesse de réponse, tout en réduisant les coûts.

Conception compacte :  en intégrant plusieurs modules fonctionnels sur une seule puce, les SoC réduisent considérablement l'espace physique requis pour les appareils, ce qui les rend particulièrement adaptés aux applications ayant des exigences de taille strictes, telles que les smartphones, les appareils portables et les terminaux IoT.

Efficacité énergétique :  les SoC atteignent une efficacité énergétique exceptionnelle en optimisant les connexions internes et en réduisant les mouvements de données, ce qui entraîne une consommation d'énergie inférieure par rapport aux systèmes multipuces traditionnels.

Performances optimisées : les SoC améliorent les performances globales grâce à une communication inter-composants efficace et à une architecture interne optimisée. Les données circulent plus rapidement entre les modules fonctionnels, réduisant ainsi la latence de communication, ce qui les rend particulièrement adaptés aux tâches informatiques complexes telles que le traitement d'images et l'analyse de données en temps réel.

Réponse à faible latence :  la conception des SoC minimise les distances de transmission des données, réduisant ainsi les délais entre les composants et améliorant la vitesse de réponse globale du système.

Complexité d'interconnexion simplifiée : l'intégration de composants dans une seule puce simplifie la structure d'interconnexion, réduisant ainsi la complexité de la conception et de la gestion des chemins de communication.

Capacité de traitement multicœur : les SoC peuvent intégrer plusieurs cœurs de traitement, prenant en charge des capacités de traitement parallèle et multitâches efficaces, ce qui améliore les performances et l'expérience utilisateur.

Informatique hétérogène : les SoC peuvent intégrer diverses unités de traitement, telles que des CPU, des GPU, des DSP et des accélérateurs dédiés, pour optimiser les performances de différentes charges de travail. Cette architecture flexible permet la sélection dynamique de l'unité de traitement la plus appropriée en fonction de tâches spécifiques, améliorant ainsi l'efficacité globale du système et la vitesse de réponse.

Avantages de la miniaturisation des modules SoC et de l'intégration multifonctionnelle : les SoC intègrent diverses fonctions dans une petite puce, permettant ainsi d'obtenir une conception d'appareil très compacte. Cette intégration permet non seulement d'économiser de l'espace, mais réduit également le besoin de connexions entre plusieurs composants, simplifiant ainsi la structure globale et la disposition des appareils, rendant possible des appareils plus petits et plus légers.

Caractéristiques de faible consommation :  en optimisant les connexions des composants, les SoC atteignent une consommation d'énergie inférieure par rapport aux systèmes multipuces traditionnels. Cette conception réduit les pertes d’énergie et améliore la durée de vie de la batterie de l’appareil.

Construction à puce unique : toutes les fonctions étant intégrées sur une seule puce, les délais de transmission des données et la consommation d'énergie entre les différentes puces sont minimisés. Cette conception améliore l’efficacité du système, garantissant des temps de réponse plus rapides et une consommation d’énergie réduite.

Facilité de développement et d'intégration des modules SoC Les modules SoC sont généralement équipés d'une multitude d'outils de développement et de bibliothèques de support, permettant aux développeurs de démarrer rapidement. La conception modulaire permet aux développeurs de sélectionner et de configurer les fonctions nécessaires en fonction de scénarios d'application spécifiques, améliorant ainsi davantage la flexibilité du système.

Scénarios d'application flexibles pour les modules SoC En raison de leurs fonctionnalités élevées d'intégration et de miniaturisation, les modules SoC conviennent à plusieurs domaines. Par exemple, dans les maisons intelligentes, ils peuvent permettre le contrôle et la surveillance à distance des appareils intelligents ; dans l'automatisation industrielle, les modules SoC peuvent faciliter la collecte efficace de données et le traitement en temps réel, améliorant ainsi l'efficacité et la sécurité de la production.
