Que savez-vous de LoRa1262 et 1268 ? Un guide de sélection détaillé pour vous aider à en savoir plus

LoRa1262 et LoRa1268 sont des modules RF sans fil à très faible consommation conçus avec les puces SX1262 et SX1268X  de Semtech . Ils prennent en charge à la fois la modulation (G)FSK et la modulation LoRa. La modulation LoRa étend considérablement la portée de communication, la rendant adaptée à diverses applications de communication sans fil IoT à courte portée. Ils se caractérisent par une petite taille, une faible consommation d’énergie, une longue distance de transmission et une forte capacité anti-interférence.

Cristaux industriels et bandes de fréquences prises en charge

SX1262 et SX1268 utilisent tous deux des cristaux de haute précision de qualité industrielle. Ils peuvent réveiller le microcontrôleur de manière programmée tout en fonctionnant à faible consommation. Le commutateur d'antenne du module est intégré en interne et contrôlé par la puce, économisant ainsi les ressources externes du MCU. Avec une taille compacte et une puissance de sortie de 22 dBm, ils offrent des avantages significatifs dans les applications IoT et alimentées par batterie.

SX1262 prend en charge les bandes de fréquences dans la plage de 868 MHz (personnalisable de 150 MHz à 960 MHz)

SX1268 prend en charge les bandes de fréquences dans la plage de 433/490 MHz (personnalisable de 410 MHz à 810 MHz)

D'après le tableau ci-dessus, on peut voir que le module RF sans fil LoRa1262 est équipé d'un oscillateur à cristal compensé en température TCXO de 0,5 ppm, adapté aux applications nécessitant une précision extrêmement élevée, telles que les stations de base de communication et les instruments de précision. LoRa1262 a passé les certifications CE et FCC pour les bandes de fréquences 868 MHz et 915 MHz, répondant ainsi aux exigences réglementaires pour les appareils sans fil sur les marchés étrangers.

Caractéristiques des SX1262 et SX1268

Petite taille

La puce RF mesure 4 mm x 4 mm, ce qui est 45 % plus petit que les circuits intégrés de la série SX127x.

Faible consommation d'énergie de réception

La consommation d'énergie de réception RF est de 4,8 mA, soit plus de moitié par rapport au courant de réception de 10 mA de la série SX127x.

Sensibilité élevée du récepteur

Avec une sensibilité maximale de -148 dBm, il améliore considérablement la portée de communication.

Débit de données élevé

En mode LoRa, le débit de données maximum réalisable est de 62,5 kb/s avec différents facteurs d'étalement, et en mode GFSK, il prend en charge jusqu'à 300 kbps, programmable par l'utilisateur. Puissance de sortie élevée : Capable d'atteindre une puissance de sortie maximale de +22 dBm, programmable par l'utilisateur.

Réveil sélectif

Prend en charge la reconnaissance d'adresse matérielle, permettant une fonctionnalité de réveil sélectif pour le module.

Faible consommation d'énergie

En mode veille, la consommation électrique minimale est aussi faible que 160 nA.

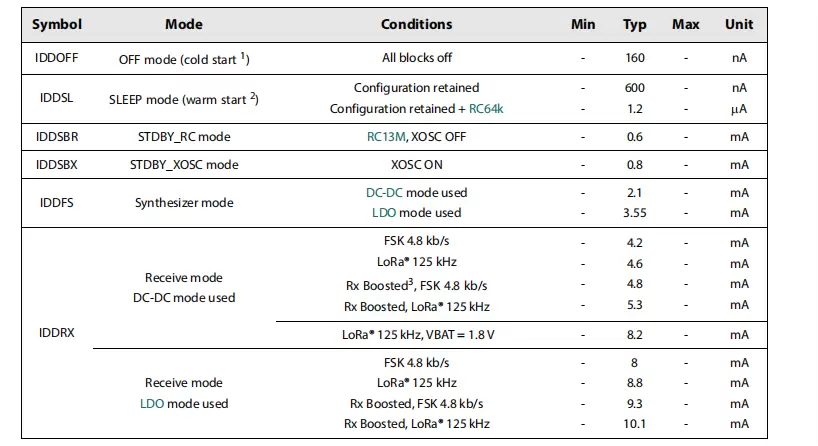

Le graphique ci-dessus montre la consommation actuelle du module RF sans fil LoRa1262/1268 , indiquant deux modes de gestion de l'énergie : LDO et DC-DC.

En mode DC-DC, la consommation de courant minimale pendant la modulation FSK avec une transmission de données de 4,8 kb/s est de 4,2 mA. Pour la modulation LoRa avec une bande passante du signal de 125 kHz et une tension de 1,8 V, le courant de réception est de 8,2 mA. En mode Boosted, il existe une légère variation de courant pour la modulation LoRa et FSK.

De même, en mode LDO, le courant de réception minimum est observé pendant la modulation FSK, et en mode Boosted avec modulation LoRa et bande passante du signal de 125 kHz, le courant de réception est de 10,1 mA.

On peut conclure que la caractéristique clé des modules RF sans fil LoRa1262 et LoRa1268 est une faible consommation d'énergie, avec un courant de réception minimum de 4,2 mA. Ils conviennent aux applications à faible consommation. De plus, ces modules peuvent être équipés d'oscillateurs à cristal compensés en température de qualité industrielle, répondant aux exigences des applications industrielles de haute précision.

Nous espérons que l’analyse comparative ci-dessus sera utile. Pour plus d'informations, veuillez vous référer à la fiche technique du produit ou nous contacter directement : https://www.nicerf.cn.
