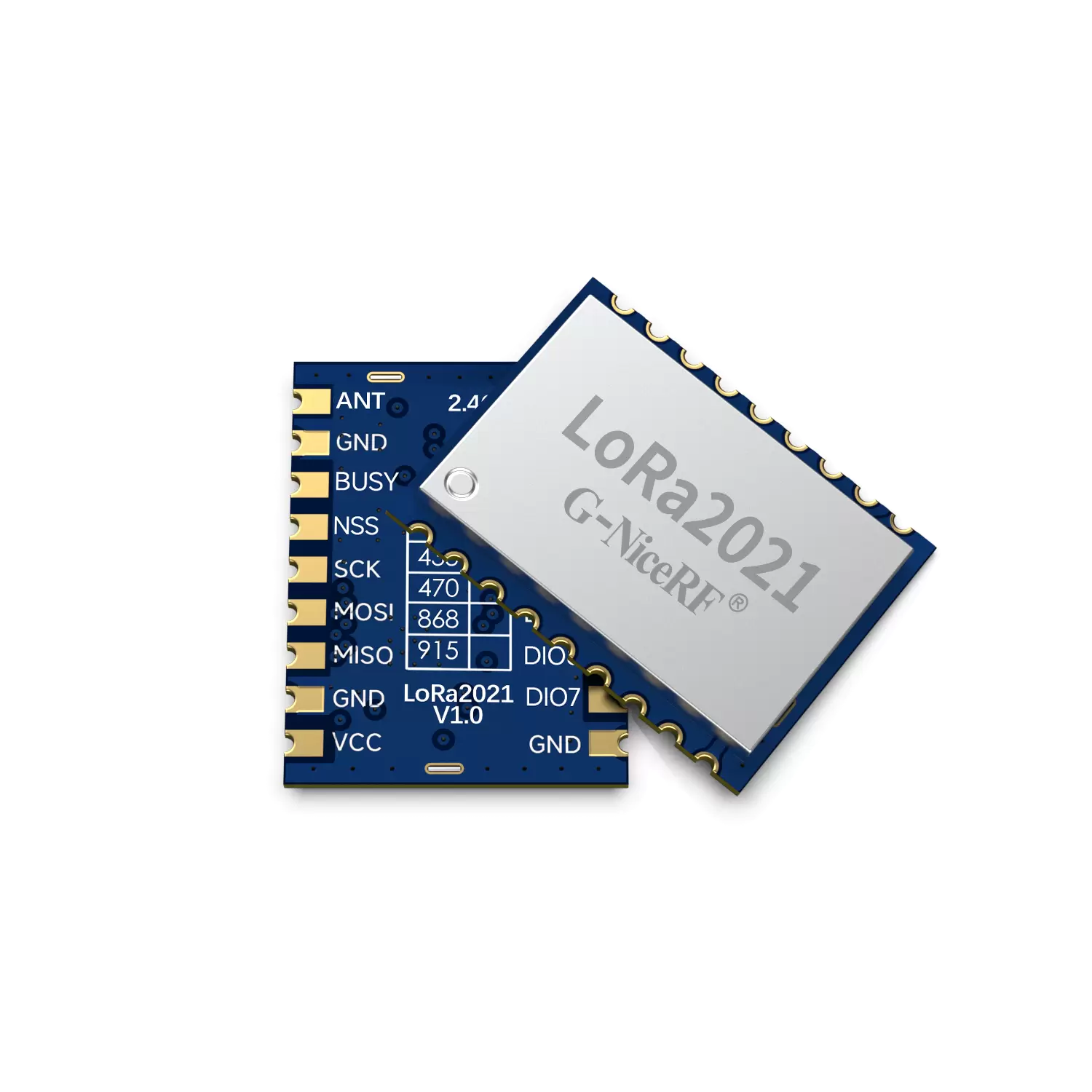

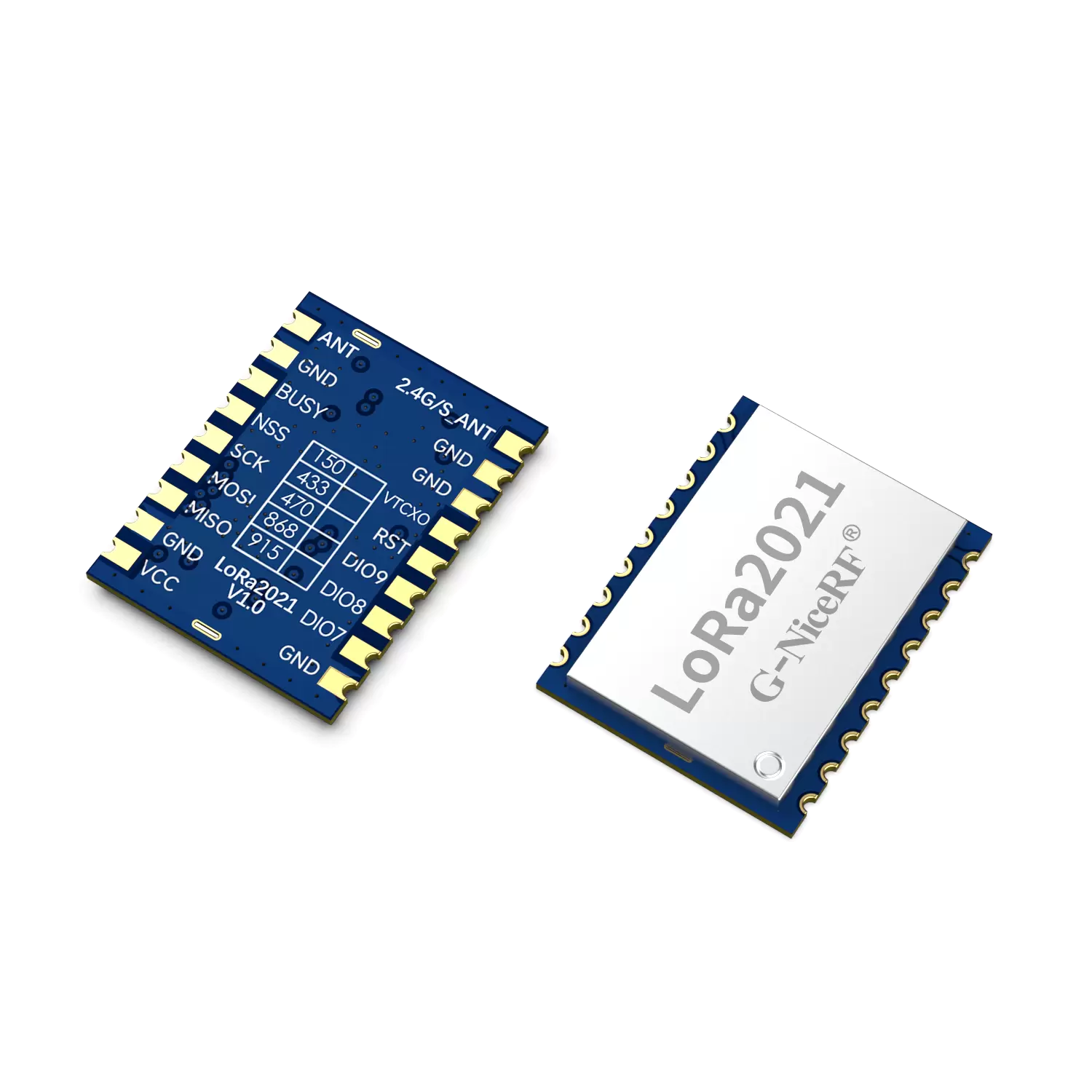

Le module LoRa2021 est basé sur la puce LR2021 de SEMTECH, un émetteur-récepteur LoRa longue portée à très faible consommation. Il prend en charge les communications terrestres en bande ISM dans les spectres Sub-GHz et 2,4 GHz, ainsi que la bande S pour la connectivité par satellite.

Le module LoRa2021 prend en charge les protocoles LoRa, (G)FSK, (G)MSK, FLRC, 4-FSK, O-QPSK et LR-FHSS (émission uniquement). Il est compatible avec le protocole de communication LoRaWAN. Lors de son intégration avec des produits tiers, il est compatible avec divers protocoles sans fil basse consommation, notamment Amazon Sidewalk, W-MBUS, Wi-SUN FSK et Z-Wave.

Le LoRa2021 est produit et testé exclusivement selon des procédés sans plomb et est conforme aux normes RoHS et REACH.

Contactez-nous

TÉLÉCHARGER

AUCUNE DONNÉE

Paramètres	Condition d'essai	Min.	Typ.	Max	Unité
Plage de tension		1.8	3.3	3.6	V
Température de fonctionnement		-40	25	85	℃
Signal d'entrée maximal			10		dBm
Consommation actuelle
Courant de transmission	@433MHz		< 110		mA
Courant de transmission	@2,4 GHz		< 35		mA
Recevoir le courant	@3,3 V, 2,4 GHz		< 7		mA
Recevoir le courant	@3,3 V, 433 MHz		< 6		mA
Courant du sommeil	@3,3V		≤2		uA
Paramètres RF
Gamme de fréquences	@433MHz	400		460	MHz
	@470MHz	470		510	MHz
	@868MHz	850		890	MHz
	@915MHz	900		940	MHz
Puissance d'émission	@Sub-GHz	19	21		dBm
Puissance d'émission	2,4 GHz	10	11		dBm
Sensibilité de réception	BW=62,5 kHz,SF=12 @Sub-GHz		-142		dBm
	BW=125KHz,SF=10 @Sub-GHz		-134
	BW=125KHz,SF=10 Bande de fréquences @S		-131		dBm
	BW=406KHz,SF=12 @2,4 GHz		-134		dBm
Erreur de fréquence	@Cristal		10		ppm
Erreur de fréquence	@TCXO		0,5		ppm
Taux de modulation (à sub-GHz)	@LoRa	0,091		62,5	Kbps
	@FRLC	260		2600	Kbps
	@FSK,@863-2,5GHz	0,6		2500	Kbps
Taux de modulation (@bandes de fréquence S)	@LoRa	0,292		87,5	Kbps
Taux de modulation (à 2,4 GHz)	@LoRa	0,476		87,5	Kbps

Caractéristiques

Bandes sub-GHz : 433/470/868/915 MHz ;
Plage de fréquences personnalisable : 150 à 960 MHz ;
Bande 2,4 GHz : 2 400 à 2 500 MHz ;
Bande S : 1 900 à 2 200 MHz
Distance de transmission : > 5 000 mètres en zone dégagée à des fréquences inférieures au GHz
Sensibilité en bande S : jusqu’à -131 dBm à BW = 125 kHz, SF = 10
Sensibilité de réception à 2,4 GHz : jusqu’à -137 dBm à bande passante de 203,125 kHz, facteur de saturation de 12
Sensibilité de réception sub-GHz : jusqu’à -144 dBm à BW = 62,5 kHz, SF = 12
Circuit de protection électrostatique intégré
Soutient LR-FHSS
FLRC : débit de modulation jusqu’à 2,6 Mbits/s
LoRa : débit de modulation jusqu’à 200 kbit/s
Technologie IP LoRa de 4e génération
Réception simultanée avec plusieurs facteurs de propagation (SF)
CAO améliorée (détection d'activité des canaux)
Tolérance plus élevée au décalage de fréquence (pour les environnements RF difficiles)
Prend en charge plusieurs protocoles de communication :
    LoRa / LoRaWAN® (Sub-GHz + 2,4 GHz),
    Bluetooth® LE 5.0,
    IEEE® 802.15.4 (Thread®/Zigbee™)
    , Wi-SUN, Wireless M-BUS, Z-Wave, etc.
La puissance d'émission est réglable, jusqu'à 22 dBm.
Courant de veille ≤ 2 µA
Courant reçu < 7 mA
Petit format, motif à poinçon.

Applications

Applications des drones/UAV
Maison intelligente / Agriculture intelligente
Irrigation à distance
fabrication industrielle

Un schéma de circuit typique illustrant la connexion entre le module LoRa2021 et un microprocesseur hôte. Il détaille le câblage de l'interface SPI (MISO, MOSI, SCK, NSS), de l'alimentation (3,3 V VCC, GND), des broches de contrôle (nRST, BUSY, DIO) et des deux ports d'antenne.

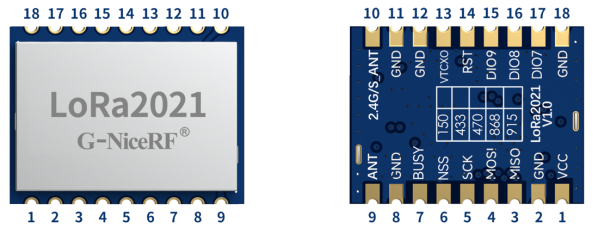

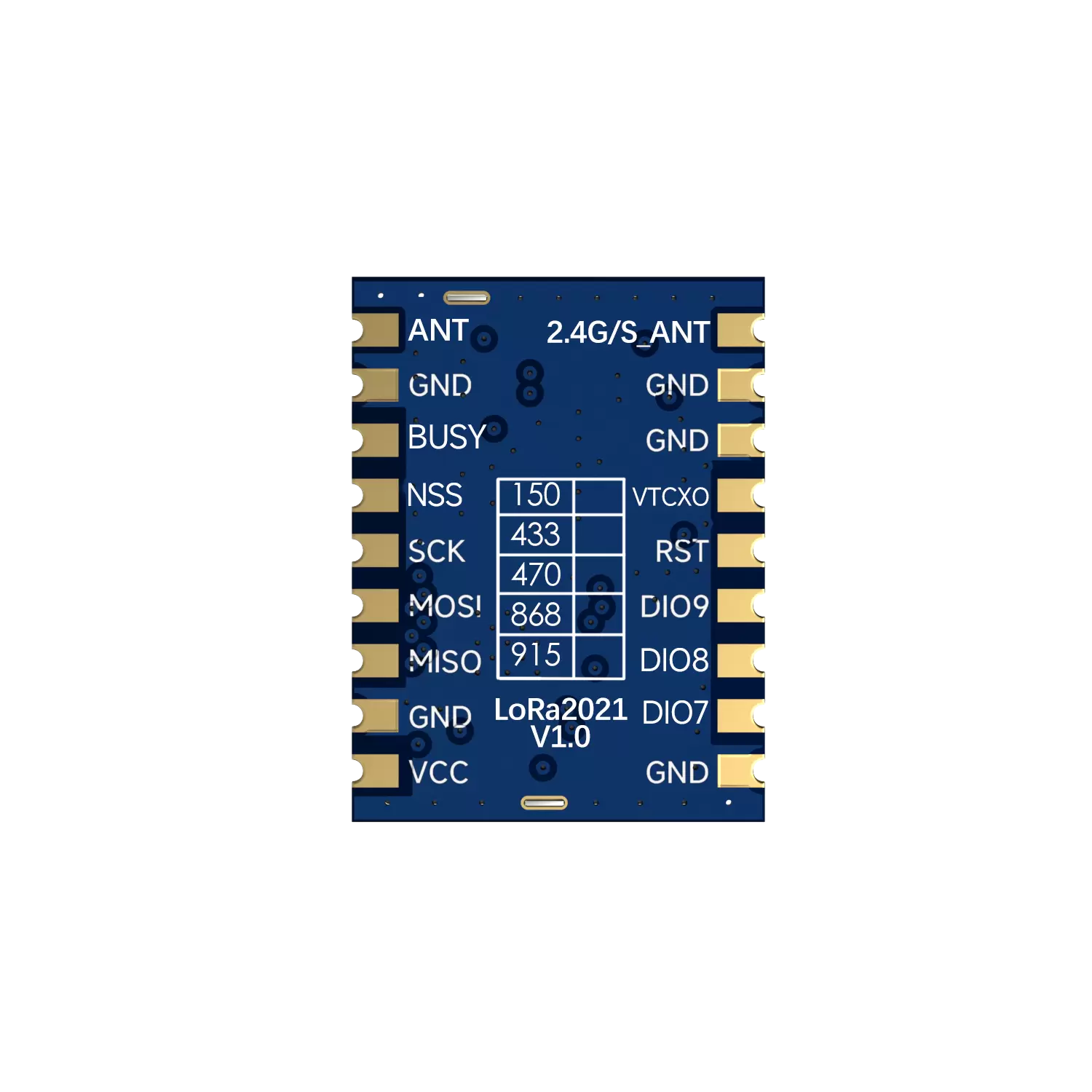

Schéma de brochage du module LoRa2021, présentant la vue de dessus avec le blindage métallique et la vue de dessous du circuit imprimé. Il indique clairement les 18 broches, notamment l'alimentation, les lignes de données SPI et les interfaces d'antenne séparées pour les bandes Sub-GHz (ANT) et 2,4 GHz/S (2,4G/S_ANT).

N° de code PIN	Nom de l'épingle	E/S	Description
1	VCC		Branchez-le à l'alimentation électrique positive.
2,8,11,12,18	GND		Connectez-vous à l'alimentation négative.
3	MISO	O	Sortie de données SPI
4	MOSI	je	Saisie des données SPI
5	SCK	je	entrée d'horloge SPI
6	NSS	je	Entrée de sélection de puce SPI
7	OCCUPÉ	O	Utilisé pour l'indication d'état, veuillez consulter la fiche technique de la puce pour plus de détails.
9	ANTA ANT		Interface d'antenne en bande sub-GHz, antenne externe de 50 ohms.
10	2.4/S_ANTA		Interface d'antenne 2,4 GHz et bande S, antenne externe 50 ohms.
13	VTCXO	O	Peut alimenter un TCXO externe.
14	RST	je	Entrée de déclenchement de réinitialisation, reportez-vous à la fiche technique de la puce pour plus de détails.
15	DIO9	E/S	Interface numérique multifonctionnelle, consultez la fiche technique de la puce pour plus de détails.
16	DIO8	E/S	Interface numérique multifonctionnelle, consultez la fiche technique de la puce pour plus de détails.
17	DIO7	E/S	Interface numérique multifonctionnelle, consultez la fiche technique de la puce pour plus de détails.

Un dessin technique illustrant les dimensions mécaniques du module LoRa2021. Il présente les vues de dessus, de dessous et de côté avec des mesures précises, indiquant une taille de module de 19,72 mm x 15,0 mm et un espacement entre les broches de 1,2 mm.

LoRa2021 : module de communication sans fil multibande de 160 mW

Caractéristiques

Applications
