GPS03 : Faible consommation et haute précision : Série de modules GPS satellite multimodes
Le GPS03 est un module tout-en-un intégrant un module GPS (GPS01, GPS01-TD, GPS01-ZK, GPS02-UBX, GPS02-TD). Grâce à sa batterie de secours auto-rechargeable intégrée, le GPS03 peut démarrer à chaud en moins d'une heure. Il est donc très pratique pour les applications client.
Informations sur la commande de produits
| Numéro de produit | Module GPS à bord |
| GPS03-01-IPEX | GPS01 |
| GPS03-01TD-IPEX | GPS01-TD |
| GPS03-01ZK-IPEX | GPS01-ZK |
| GPS03-UBX-IPEX | GPS02-UBX |
| GPS03-02TD-IPEX | GPS02-TD |
| GPS03-01-SMA | GPS01 avec connecteur SMA |
| GPS03-01TD-SMA | GPS01-TD avec connecteur SMA |
| GPS03-01ZK-SMA | GPS01-ZK avec connecteur SMA |
| GPS03-UBX-SMA | GPS01-UBX avec connecteur SMA |
| GPS03-02TD-SMA | GPS01-TD avec connecteur SMA |
Paramètres de performance
| Paramètre | Description | Minimum | Typique | Maximum | Unité | Condition |
| Conditions de fonctionnement | ||||||
| Plage de tension de fonctionnement | VCC | 3.3 | 5 | 5.5 | V | |
| Température | Travail | -40 | 85 | °C | ||
| Stockage | -40 | 125 | °C | |||
| Consommation actuelle | ||||||
| Recevoir le courant | Antenne active | < 38 | mA | GPS03-01 | ||
| Antenne passive | < 30 | mA | ||||
| Antenne active | < 36 | mA | GPS03-01ZK | |||
| Antenne passive | < 28 | mA | ||||
| Antenne active | < 43 | mA | GPS03-01TD/GPS03-02TD | |||
| Antenne passive | < 35 | mA | ||||
| Antenne active | < 33 | mA | GPS03-UBX | |||
| Antenne passive | < 25 | mA | ||||
| Gain d'antenne externe | 30 | dB | ||||
| Paramètres du port série | ||||||
| Débit en bauds série | 9600 | bps | GPS03-01, GPS03-01ZK | |||
| 4800 | 115200 | 230400 | bps | GPS03-01TD/GPS03-02TD | ||
| 4800 | 38400 | 921600 | bps | GPS03-UBX | ||
| Taper | GPS |
Applications du module GPS basse consommation GPS03
- Produits de positionnement et de navigation personnels
- Positionnement et navigation des véhicules et des navires
- Internet des objets
- Appareil portable de poche

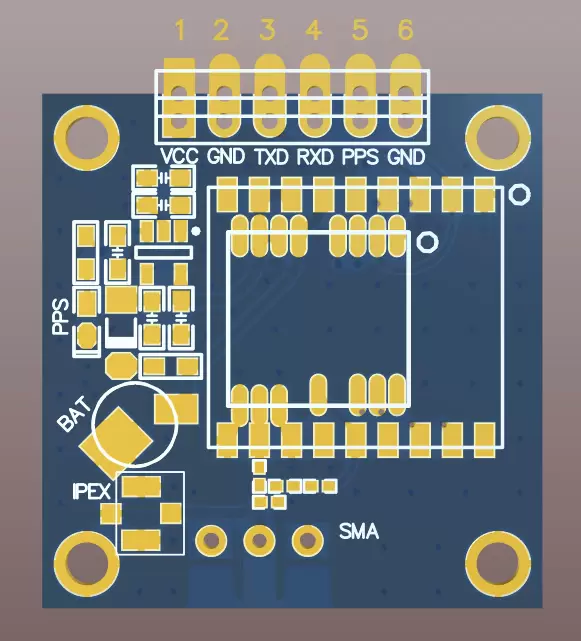

| Numéro de code PIN | Définition de la broche | E/S | Niveau standard | Description |
| 1 | VCC | - | 3,3-5,5 | Entrée d'alimentation principale |
| 2 | GND | - | ||
| 3 | TXD | O | 0-3,3 V | UART TXD |
| 4 | RXD | je | 0-3,3 V | UART RXD |
| 5 | 1PPS | O | 0-3,3 V | 1 sortie d'impulsion par seconde |
| 6 | GND | - |
