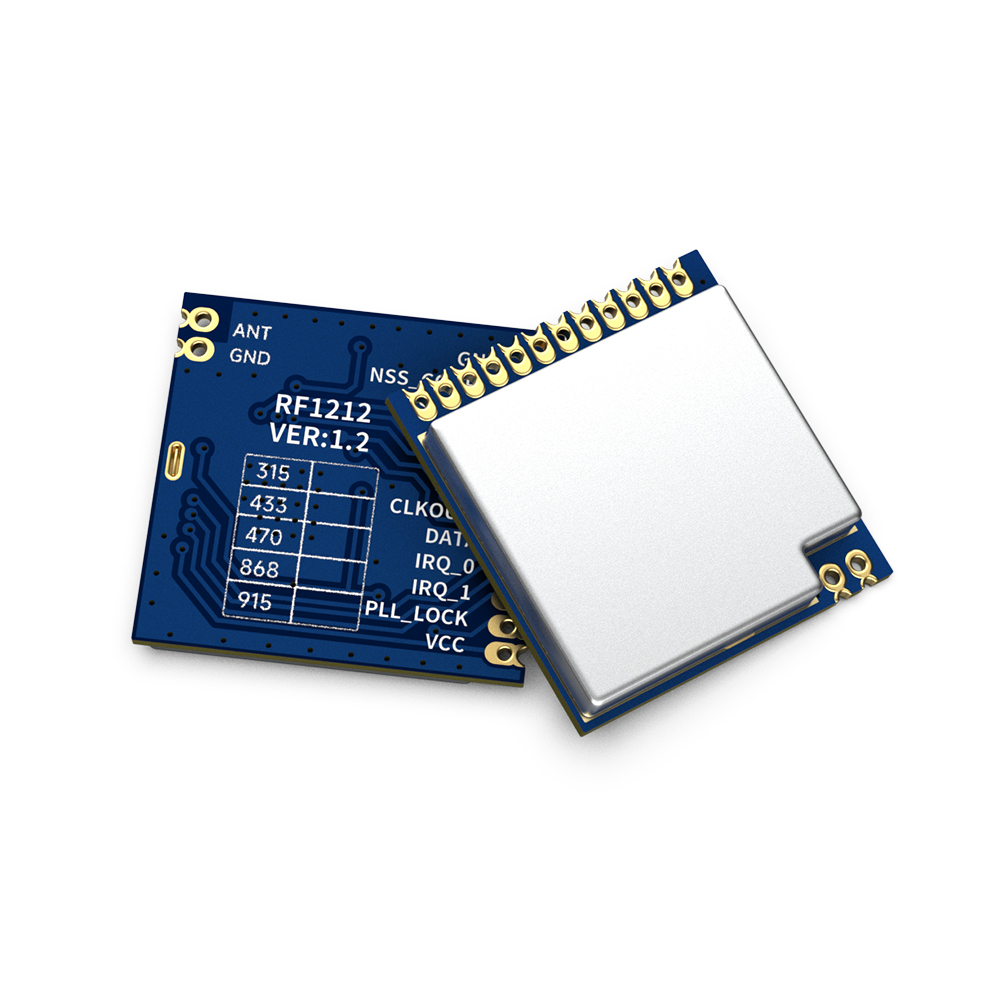

RF1212 : Module FSK 20 mW basé sur SX1212 avec faible consommation d'énergie RX 3 mA
- Le module RF RF1212 adopte la puce SX1212 de Semtech, qui est l'une des sociétés les plus connues dans le domaine du sans fil. RF1212 est un module émetteur et récepteur RF à faible coût avec une consommation d'énergie ultra faible (3 mA) en mode réception. Il intègre un modem bande de base dont le taux de transfert de données peut atteindre 150 kb/s. Les fonctionnalités de gestion des données incluent une gestion des paquets FiFo de 64 octets, une génération automatique de CRC et des données optimisées. Le module est conforme aux normes de certification européennes (ETSI EN300-220 V2.1.1) et nord-américaines FCC (15.247 et 15.249).
- Le RF1212 est fabriqué et testé strictement selon un processus sans plomb et est conforme aux normes RoHS et Reach.
| Paramètre | Min. | Typ. | Max. | Unité | Condition |
| État de fonctionnement | |||||
| Plage de tension de fonctionnement | 2.1 | 3.3 | 3.6 | V | |
| Plage de température | -40 | 85 | ℃ | ||
| Consommation actuelle | |||||
| Courant de réception | 3 | mA | |||
| Courant de transmission | 25 | mA | @10dBm | ||
| Courant de sommeil | <1 | uA | |||
| Paramètre RF | |||||
| Gamme de fréquences | 429 | 433 | 440 | MHz | @433MHz |
| Taux de modulation | 0,78 | 150 | Kbit/s | FSK | |
| Plage de puissance TX | -8,5 | 12,5 | dBm | ||
| Sensibilité de réception | -110 | dBm | @data=1,2kbps,Fdev=50kHz | ||
| Modulation | (G)FSK |
| Ébrécher | SX1212 |
| Fréquence | 433 MHz, 315 MHz |
| Interface | IPS |
Caractéristiques de l'émetteur et du récepteur RF RF1212
- Gamme de fréquences : 315/433 MHz (personnalisable 300-510 MHz)
- Sensibilité jusqu'à -110dBm
- Puissance de sortie maximale : 12,5 dBm
- 25 mA à + 10 dBm (TX)
- Taux de transfert de données : 0,78-150 Kbps (@FSK)
- Alimentation 2,1-3,6 V
- Mode de modulation FSK&OOK
- Indicateur numérique de la force du signal reçu (RSSI)
- Entrée de données de synchronisation de bits intégrée, synchronisation d'horloge et récupération
- Plage de température de fonctionnement : -40 ~ +85°C
- Saut de fréquence
Applications de l'émetteur et du récepteur RF RF1212
- Télécommande
- Alarme de sécurité domestique et entrée sans clé à distance
- Télédétection domotique
- Contrôle des jouets
- Réseau de capteurs
- Surveillance de la pression des pneus
- Surveillance de la santé
- Lecture et écriture de tags

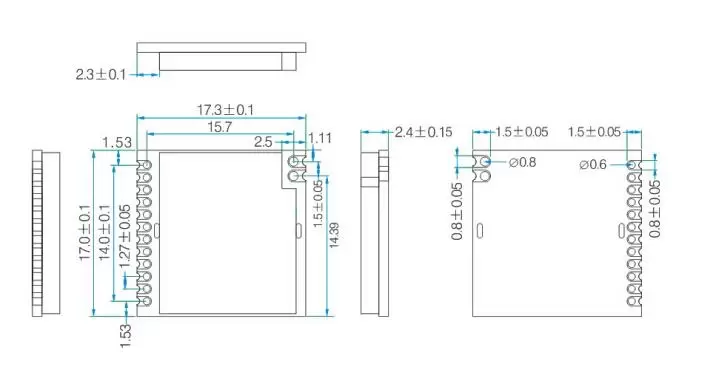

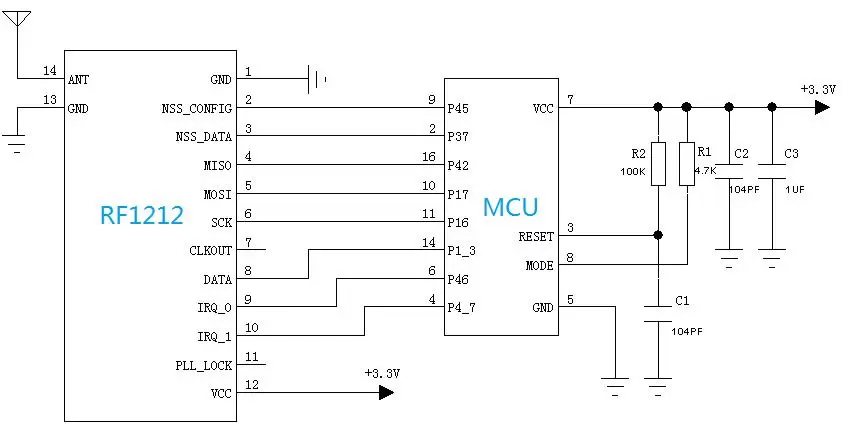

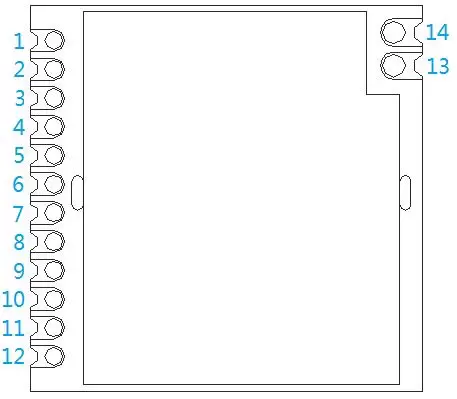

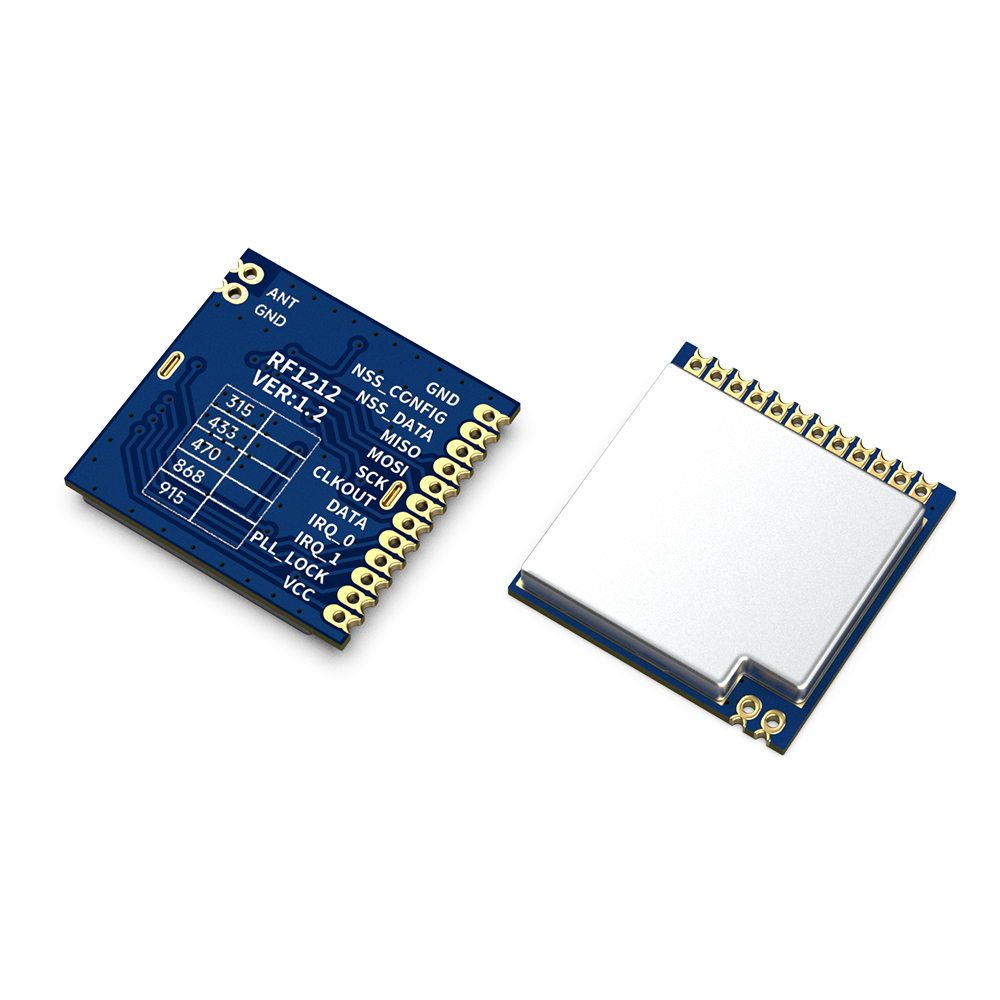

| Numéro de broche | Nom de la broche | Description |
| 1 | GND | Sol |
| 2 | NSS_CONFIG | Activation de la configuration SPI |
| 3 | NSS_DONNÉES | Activation des données SPI |
| 4 | MISO | Sortie de données SPI |
| 5 | MOSI | Saisie des données SPI |
| 6 | SCK | Entrée d'horloge SPI |
| 7 | CLKOUT | Sortie horloge |
| 8 | DONNÉES | Entrée et sortie de données NRZ (mode continu) |
| 9 | IRQ_0 | Sortie d'interruption |
| 10 | IRQ_1 | Sortie d'interruption |
| 11 | PLL_LOCK | Sortie de détection de verrouillage PLL |
| 12 | VCC | Alimentation positive |
| 13 | GND | Masse de l'antenne |
| 14 | FOURMI | Antenne |
