RF1101 : Module émetteur-récepteur RF 20 mW utilisant Ti CC1101
- Le module émetteur-récepteur RF RF1101 de la société utilise le dispositif CC1101 de TI, qui est une puce émetteur-récepteur sans fil en bande ISM hautement intégrée. Ce module est principalement destiné aux équipements de maison intelligente, à l'industrie, à la recherche scientifique et médicale, ainsi qu'aux équipements de communication sans fil à courte portée.
- RF1101 utilise strictement un processus sans plomb pour la production et les tests et répond aux normes RoHS et Reach.
| Paramètre | Min. | Typ. | Max. | Unité | Condition |
| État de fonctionnement | |||||
| Plage de tension de fonctionnement | 1.8 | 3.3 | 3.6 | V | |
| Plage de température | -40 | 85 | ℃ | ||
| Consommation actuelle | |||||
| Courant de réception | 18 | mA | |||
| Courant de transmission | 30 | mA | @10dBm | ||
| Courant de sommeil | < 0,5 | uA | |||
| Paramètre RF | |||||
| Gamme de fréquences | 425 | 433 | 463 | MHz | @433MHz |
| Taux de modulation | 0,6 | 500K | FSK | ||
| Plage de puissance TX | -6 | 11 | dBm | ||
| Sensibilité de réception | -116 | dBm | @data=600bps | ||
| Modulation | (G)FSK |
| Ébrécher | CC1101 |
| Fréquence | 315 MHz, 433 MHz, 868 MHz, 915 MHz |
| Interface | IPS |
Caractéristiques du module émetteur-récepteur RF RF1101
- Gamme de fréquences : 315/433/868/915 MHz
- Puissance de sortie maximale : 11 dBm
- 18mA @ Statut de réception
- Taux de transfert de données : 0,6 à 500 kbps
- Prend en charge plusieurs modes de modulation (OOK, ASK, GFSK, 2-FSK, 4-FSK et MSK)
- Mode d'arrêt à très faible consommation
- Prise en charge RSSI (indicateur de force du signal reçu) et LQI (indicateur de qualité de lien)
- Détection de faible puissance
- Plage de température de fonctionnement : -40 ~ +85°C
- Fonction de saut de fréquence
Applications du module émetteur-récepteur RF RF1101
- Télécommande
- Relevé de compteur à distance
- Alarme de sécurité domestique et entrée sans clé à distance
- Contrôle industriel
- Télémétrie domotique
- Enregistrement de données personnelles
- Contrôle des jouets
- Réseaux de capteurs
- Surveillance de la pression des pneus
- Surveillance de la santé
- Périphériques PC sans fil
- Lecteur d'étiquettes

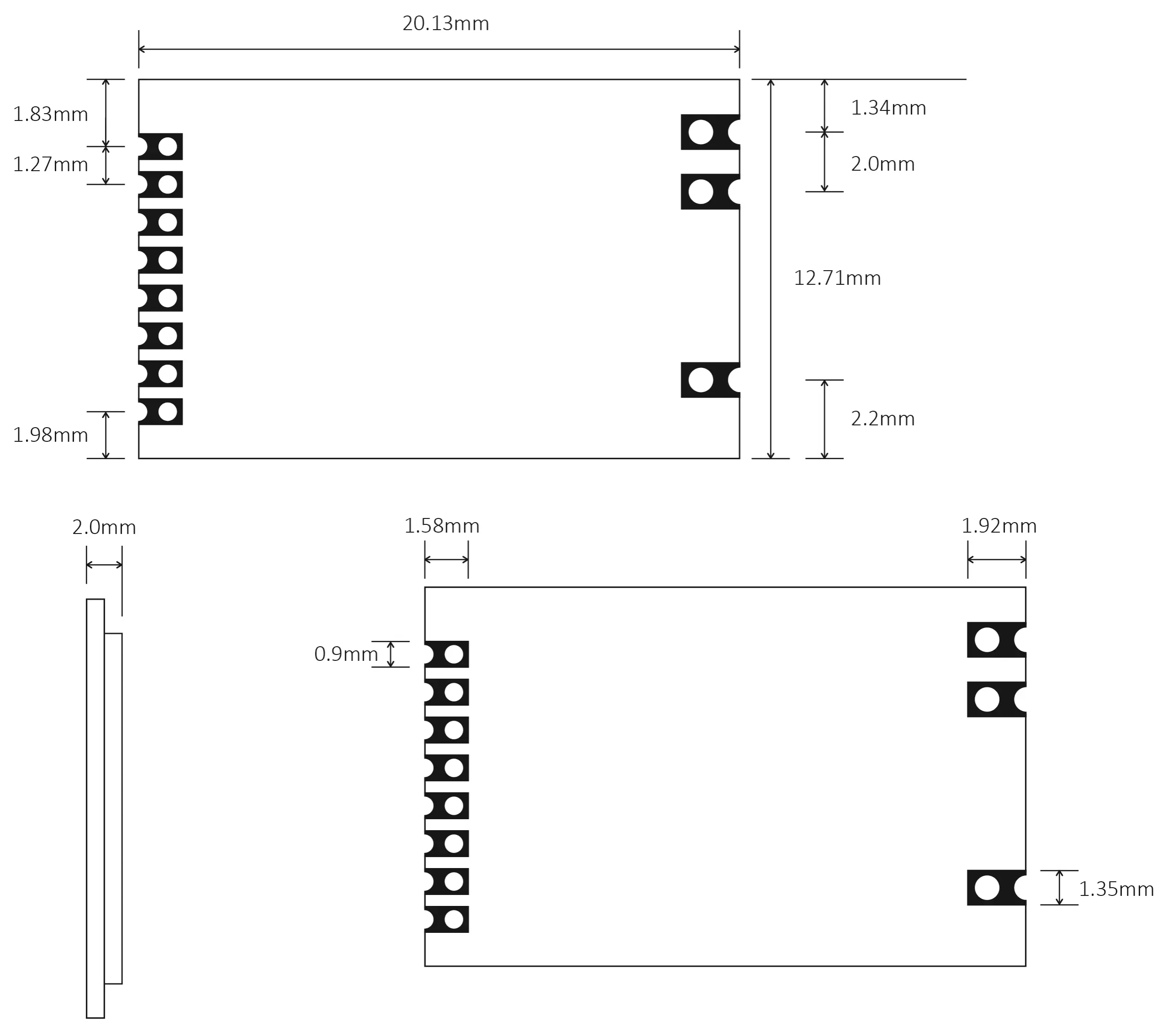

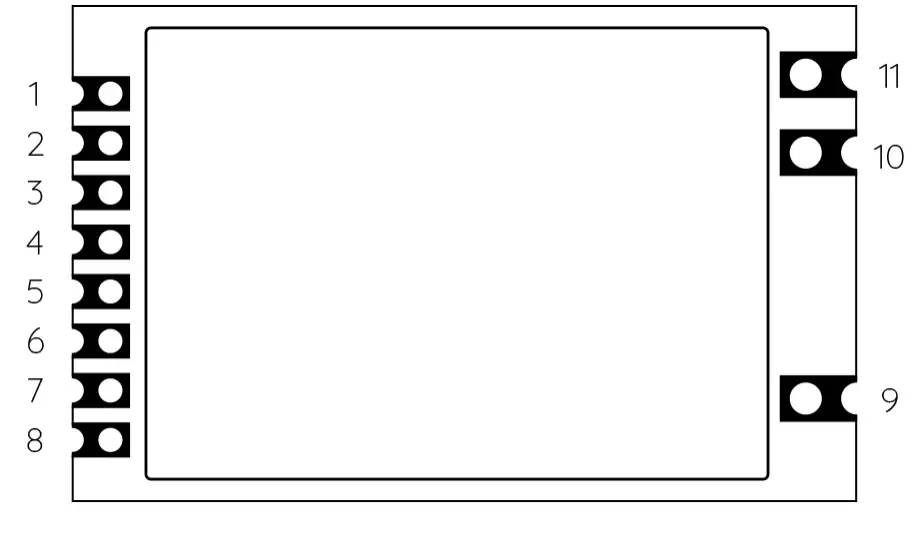

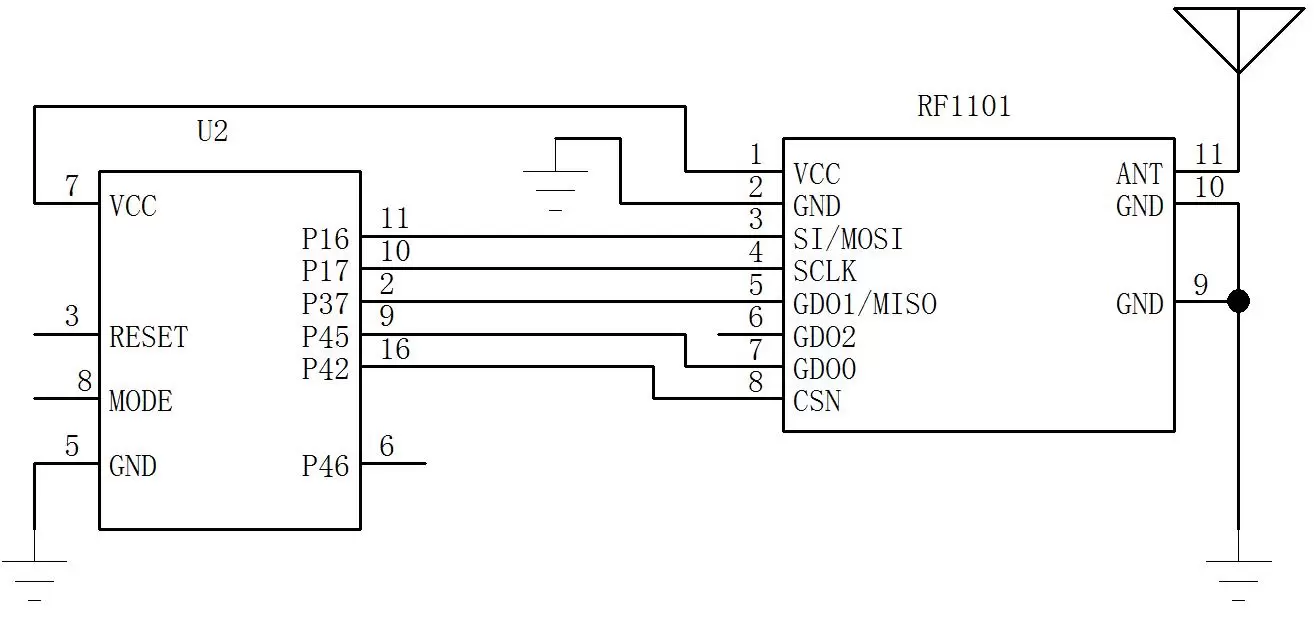

| Numéro de broche | Définition de la broche | Description |
| 1 | VCC | Connectez l'alimentation. (Entrez 1,8-3,6 V) |
| 2 | GND | Fondé |
| 3 | SI/MOSI | Broche d'entrée de données du module SPI |
| 4 | SCLK | Broche d'entrée d'horloge SPI du module |
| 5 | GD01/MISO | Broche de sortie de données du module SPI |
| 6 | GDO2 | Broche de sortie des informations du module |
| 7 | GDO0 | Broche de sortie des informations du module |
| 8 | CSn | Broche d'activation SPI du module |
| 9, 10 | GND | Connectez-vous à la masse de l'antenne |
| 11 | FOURMI | Connectez-vous avec une antenne coaxiale de 50 ohms |
