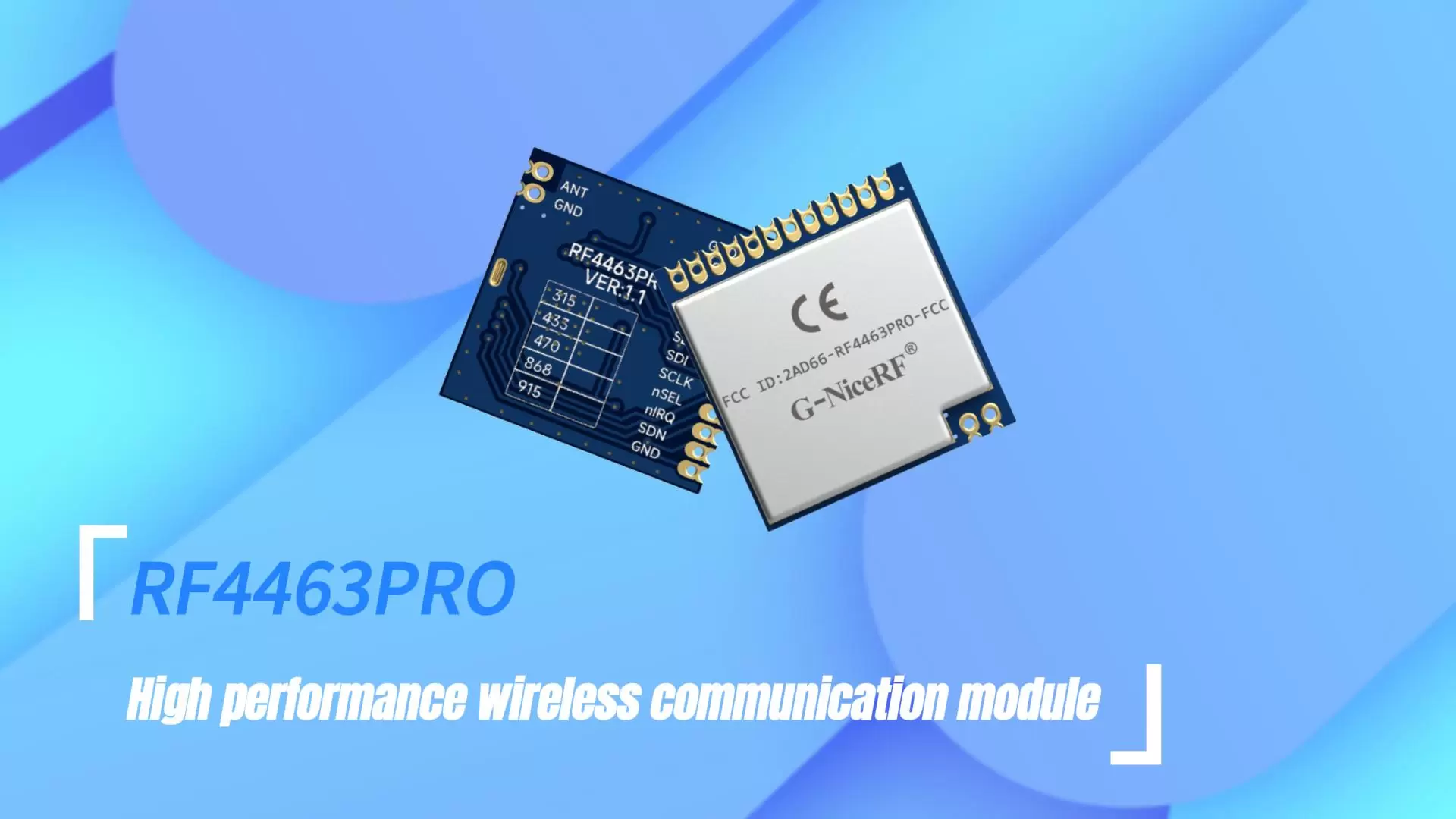

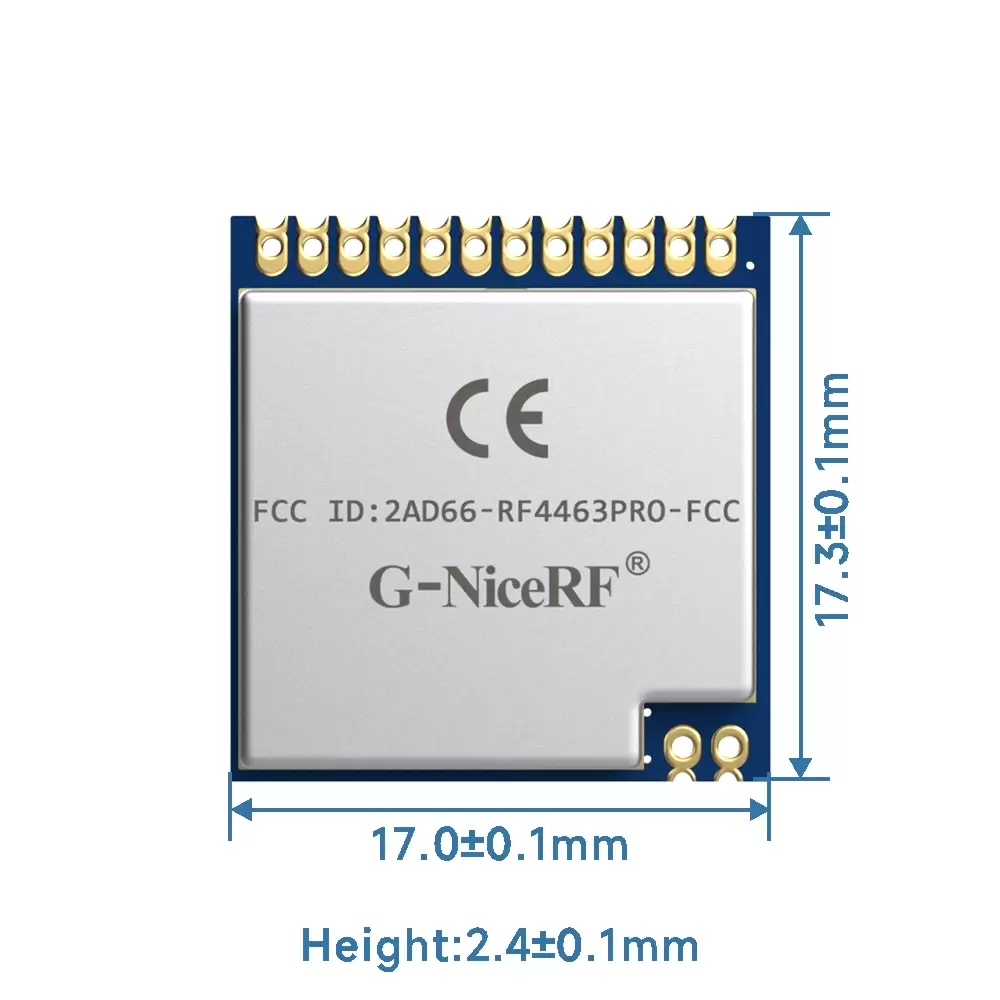

RF4463PRO-433 : Module frontal Si4463 433 MHz certifié FCC ID & IC ID & CE-RED

Le module RF RF4463PRO de notre société utilise la puce émetteur-récepteur sans fil Silicon Lab si4463, hautement intégrée, pour la bande ISM. Sa sensibilité de réception extrêmement faible (-126 dBm) et sa puissance de sortie de pointe de +20 dBm garantissent une portée étendue et des performances de liaison améliorées.
Le RF4463PRO utilise une technologie sans plomb pour sa production et ses tests rigoureux. Il est également conforme aux normes RoHS et Reach.
Ce module RF4463PRO-433 a obtenu les certifications FCC ID et CE-RED.

Contactez-nous

TÉLÉCHARGER

Modèle de commande	Type de produit (personnalisable 142-1050MHz)
RF4463PRO-150	La bande de fréquence centrale de travail est de 142 à 175 MHz
RF4463PRO-315	La bande de fréquence centrale de travail est de 300 à 350 MHz
RF4463PRO-433	La bande de fréquence centrale de travail est de 433 MHz
RF4463PRO-433-CE	La bande de fréquence centrale de travail est de 433 MHz, version certifiée CE
RF4463PRO-433-FCC	La bande de fréquence centrale de travail est de 433 MHz, version certifiée FCC
RF4463PRO-470	La bande de fréquence centrale de travail est de 470 MHz
RF4463PRO-868	La bande de fréquence centrale de travail est de 868 MHz
RF4463PRO-868-CE	La bande de fréquence centrale de travail est de 868 MHz, version certifiée CE
RF4463PRO-915	La bande de fréquence centrale de travail est de 915 MHz, a passé les tests FCC et IC

Paramètre	Min	Type	Max	Unité	Condition
État de fonctionnement
Plage de tension de fonctionnement	1.8	3.3	3.6	V
Tension de température	-40		85	°C
Consommation actuelle
Courant de réception		13,5		mA	Mode haute performance
Courant de réception		10.7		mA	Mode basse consommation
Courant de transmission		85		mA	à 20 dBm
Courant de sommeil		< 0,1		uA
Paramètre RF
Gamme de fréquences	142	150	175	MHz	à 150 MHz
	300	315	350	MHz	à 350 MHz
	403	433	463	MHz	à 433 MHz
	470	490	510	MHz	à 470 MHz
	820	868	880	MHz	à 868 MHz, 19 dBm
	900	915	930	MHz	à 915 MHz, 18,5 dBm
Taux de modulation	0,123		1000	Kbps	FSK
Plage de puissance de sortie	-5		20	dBm
Sensibilité de réception		-126		dBm	@Débit de données = 500 bps

Caractéristiques du module RF 433 MHz RF4463PRO

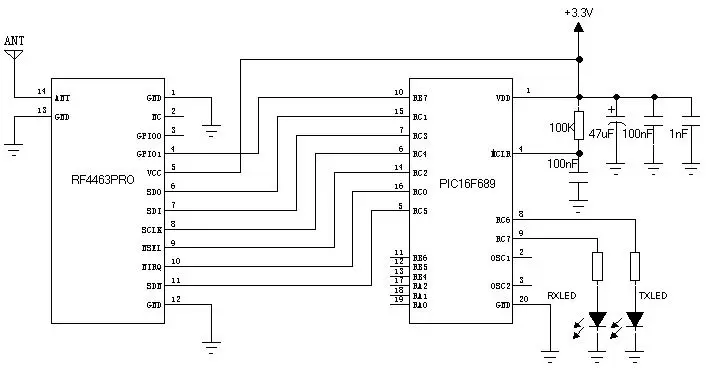

Circuit d'application du module RF frontal RF4463PRO-433

Définition des broches du module RF frontal RF4463PRO-433

Broche N°	Nom de la broche	Description
1	GND	Mise à la terre
2	Caroline du Nord	Caroline du Nord
3	GPIO0	Connectez-vous directement à la broche GPIO0 de la puce
4	GPIO1	Connectez-vous directement à la broche GPIO1 de la puce
5	VCC	Alimentation positive 3,3 V
6	SDO	Sortie numérique 0～VDD V, fournit une fonction de relecture série au registre de contrôle interne
7	SDI	Entrée de données série. Entrée numérique 0～VDD V. Cette broche est un bus de flux de données série à 4 fils.
8	SCLK	Entrée d'horloge série. Entrée numérique 0～VDD V. Cette broche fournit une fonction d'horloge de données série à 4 fils.
9	nSEL	Broche d'entrée de sélection d'interface série. Entrée numérique 0 à VDD V. Cette broche permet de sélectionner/activer le bus de données série à 4 fils. Ce signal sert également à indiquer le mode lecture/écriture en rafale.
10	nIRQ	Sortie d'interruption
11	Réseau de développement logiciel (SDN)	Broche d'activation de la puce. Entrée numérique 0 à VDD V. SDN = 0 dans tous les modes, sauf le mode arrêt. Lorsque SDN = 1, la puce est complètement arrêtée et le contenu du registre est perdu.
12	GND	Mise à la terre
13	GND	Mise à la terre
14	FOURMI	Connectez-vous avec une antenne coaxiale de 50 ohms

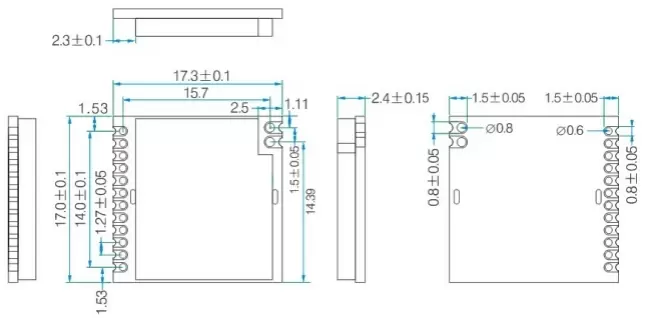

Dimensions mécaniques du module RF frontal RF4463PRO-433.
