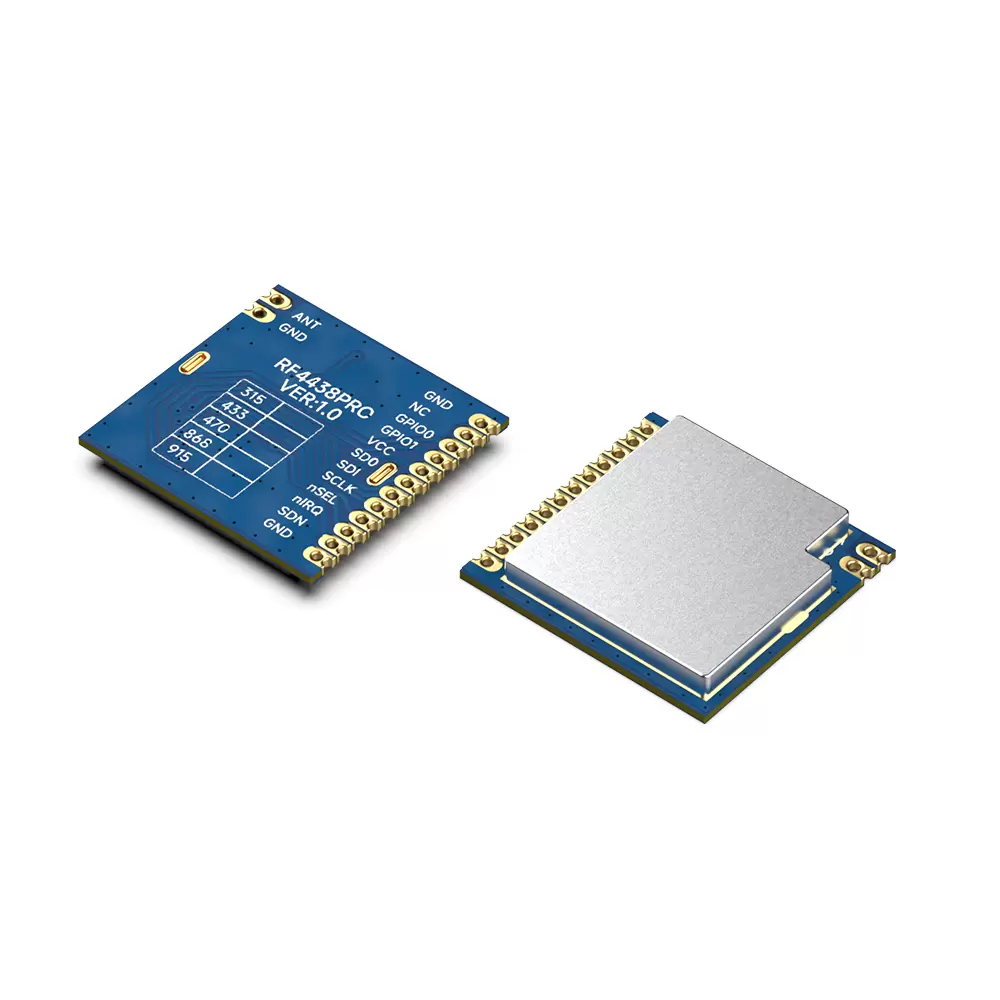

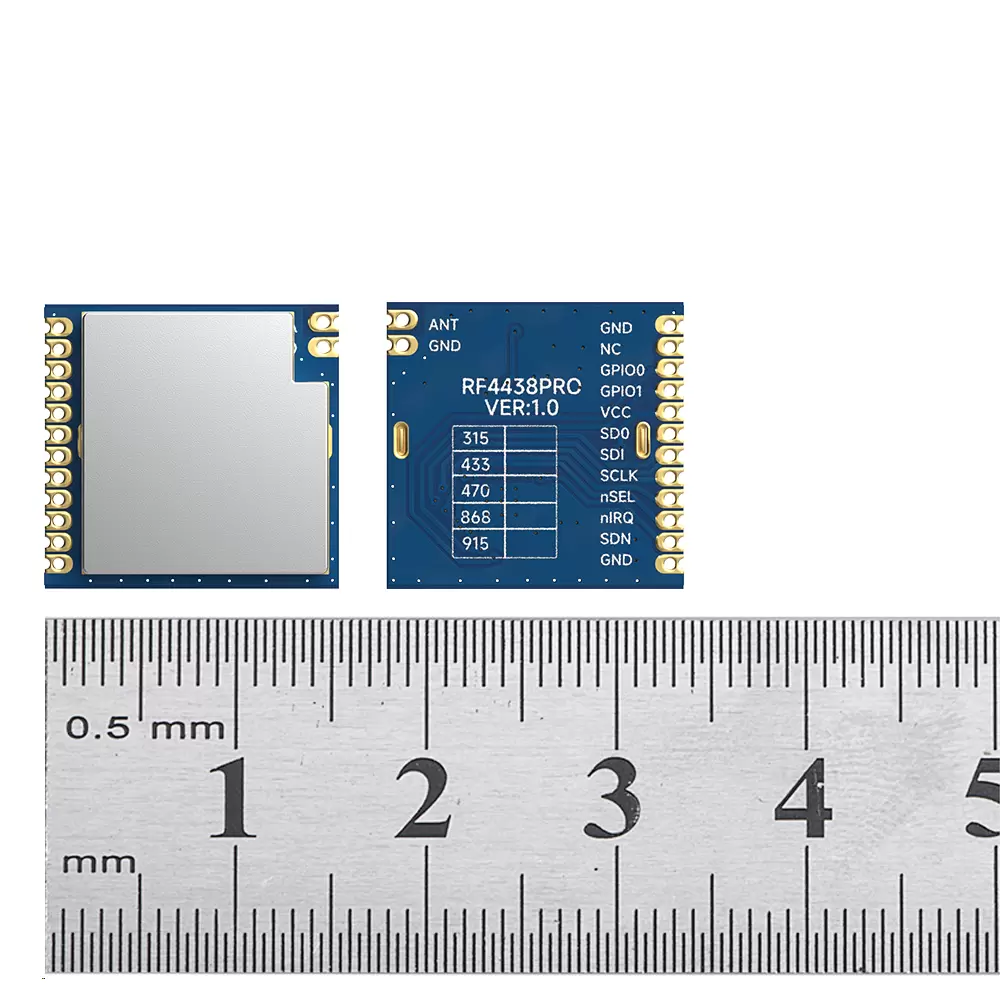

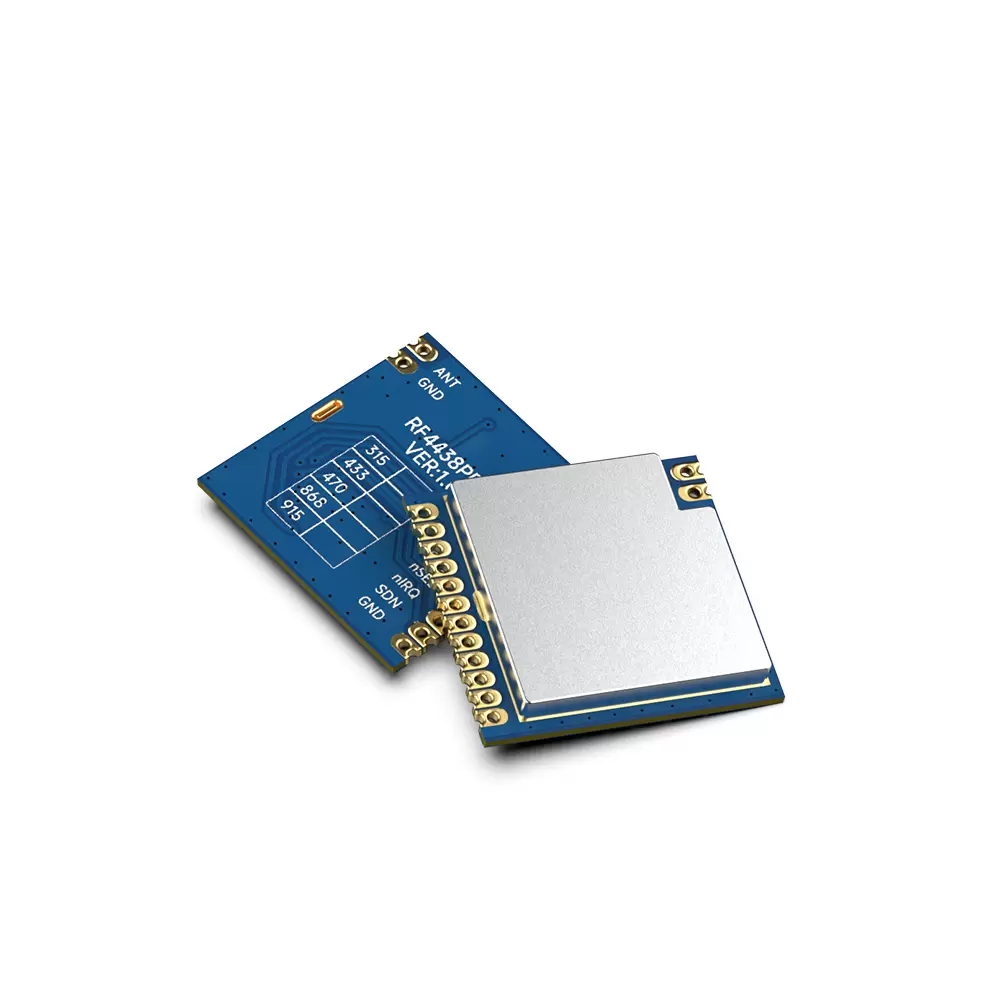

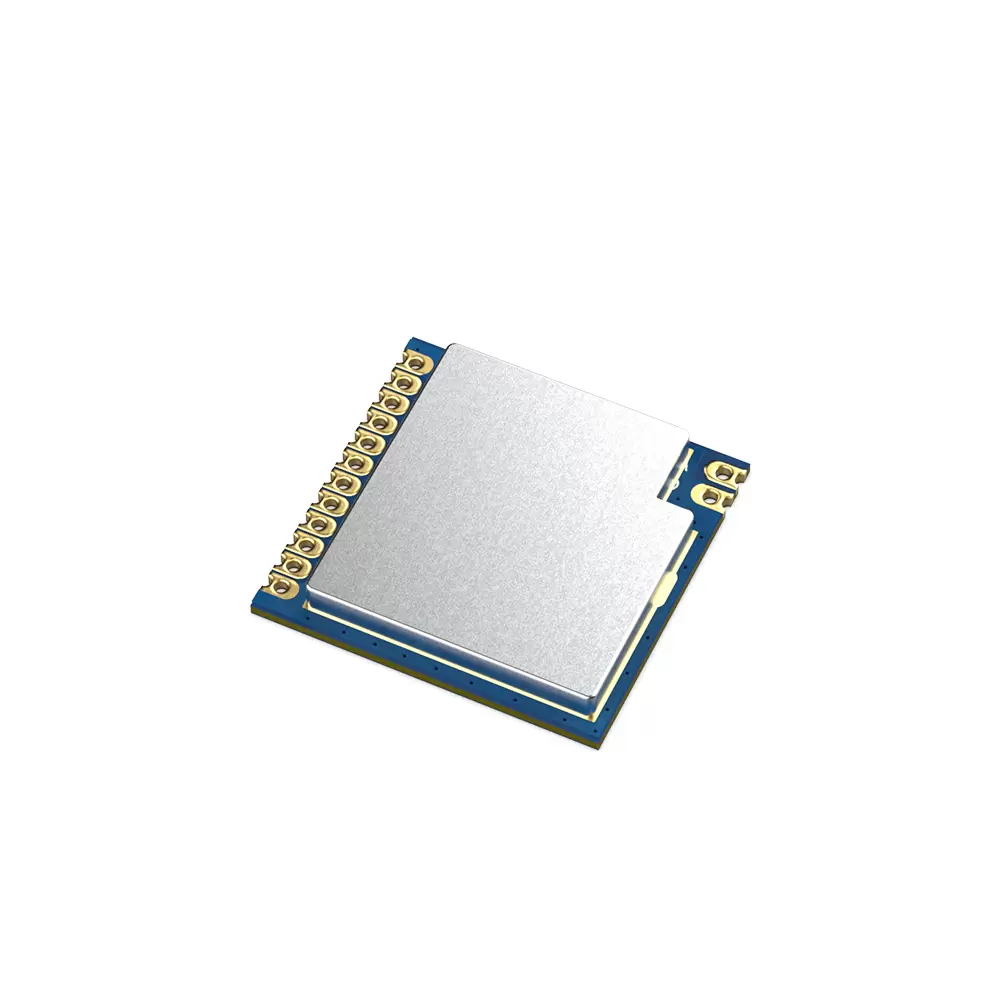

RF4438PRO : Module RF frontal Si4438 433 MHz 100 mW
- Le module RF 433 MHz RF4438PRO adopte l'émetteur-récepteur RF Silicon Lab EzradioPro2 si4438, qui est une puce émetteur-récepteur de bande ISM sans fil hautement intégrée. Les caractéristiques de haute sensibilité (-124 dBm), de puissance de sortie de +20 dBm, de faible consommation de courant, de cristal de 10 ppm et d'un bon circuit d'adaptation RF font que ce module fonctionne bien dans un environnement chaud/froid avec une communication fiable et longue distance.
- RF4438PRO est fabriqué et testé strictement selon un processus sans plomb et est conforme aux normes RoHS et Reach.
| Paramètre | Min. | Tapez | Max. | Unité | Condition |
| État de fonctionnement | |||||
| Plage de tension de fonctionnement | 1.8 | 3.3 | 3.8 | V | |
| Tension de température | -40 | 85 | ℃ | ||
| Consommation actuelle | |||||
| Courant de réception | 14 | mA | |||
| Courant de transmission | 85 | mA | @20dBm | ||
| Courant de sommeil | < 0,1 | uA | |||
| Paramètre | |||||
| Gamme de fréquence | 425 | 433 | 463 | MHz | @433MHz |
| 470 | 490 | 510 | MHz | @470MHz | |
| Taux de modulation | 0,1 | 500 | Kbit/s | FSK | |
| Plage de puissance de sortie | -20 | 20 | dBm | ||
| Sensibilité de réception | -124 | dBm | @data=500bps | ||
| Modulation | (G)FSK |
| Ébrécher | si4438 |
| Fréquence | 433MHz |
| Puissance de sortie | 100 mW |
| Interface | IPS |
Caractéristiques du module RF 433 MHz RF4438PRO
- Fréquence: 433 MHz (personnalisable 425-525 MHz)
- Haute sensibilité jusqu'à -124 dBm
- Puissance de sortie maximale : 20 dBm
- 14 mA en mode récepteur
- Taux de transfert de données : 0,1-500 Kbps
- (G)FSK, mode de modulation OOK
- Alimentation 1,8-3,8 V
- Mode d'arrêt à très faible consommation
- Indicateur numérique de la force du signal reçu (RSSI)
- Fonction de réveil programmé
- Excellent circuit d'adaptation d'antenne et communication bidirectionnelle
- Structure de paquets configurable
- Détection du préambule
- Registre de données de transmission et de réception de 64/128 octets (FiFo)
- Détection de batterie faible
- Capteur de température et convertisseurs analogique-numérique 8 bits
- Plage de température de fonctionnement : -40 ~ + 85 °C
- Régulateur de tension intégré
- Saut de fréquence
- Fonction de réinitialisation à la mise sous tension
- Fonction de réglage du cristal intégrée
Applications du module RF 433 MHz RF4438PRO
- Télécommande
- Relevé de compteur à distance
- Alarme de sécurité domestique et entrée sans clé à distance
- Contrôle industriel
- Télédétection domotique
- Enregistrements de données individuels
- Contrôle des jouets
- Réseau de capteurs
- Surveillance de la pression des pneus
- Surveillance de la santé
- Périphériques PC sans fil
- Lecture et écriture de tags

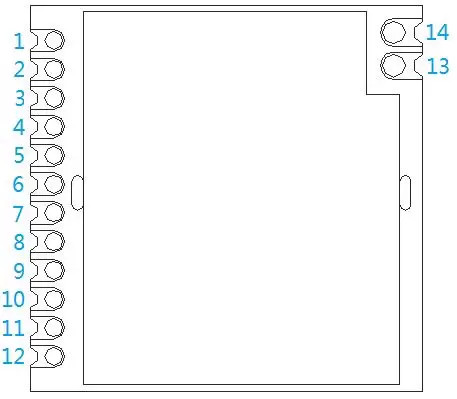

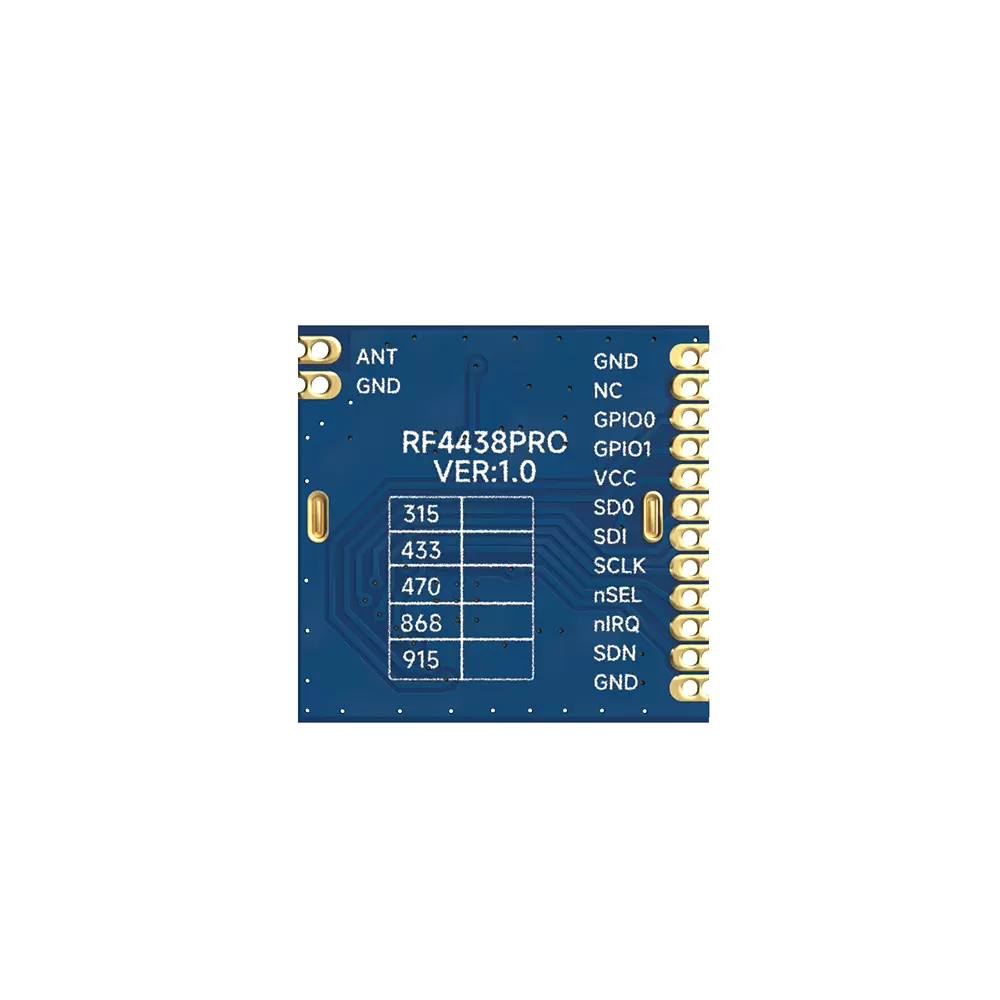

| Broche NO. | Nom de la broche | Description |
| 1 | GND | Mise à la terre |
| 2 | Caroline du Nord | Caroline du Nord |
| 3 | GPIO0 | GPIO0 de Si4468 |
| 4 | GPIO1 | GPIO1 de Si4468 |
| 5 | VCC | Alimentation positive 3,3V |
| 6 | ODS | Sortie de données série pour l'interface SPI. |
| 7 | IDS | Données série pour l'interface SPI |
| 8 | SCLK | Horloge de données série pour interface SPI |
| 9 | nSEL | Sélection de données série pour les interfaces SPI. |
| 10 | nIRQ | Sortie d'interruption |
| 11 | SDN | Contrôle de mise hors tension. SDN = 1, mise hors tension SDN = 0, fonctionnement normal |
| 12 | GND | Mise à la terre |
| 13 | GND | mise à la terre |
| 14 | FOURMI | Connectez-vous avec une antenne coaxiale de 50 ohms |
