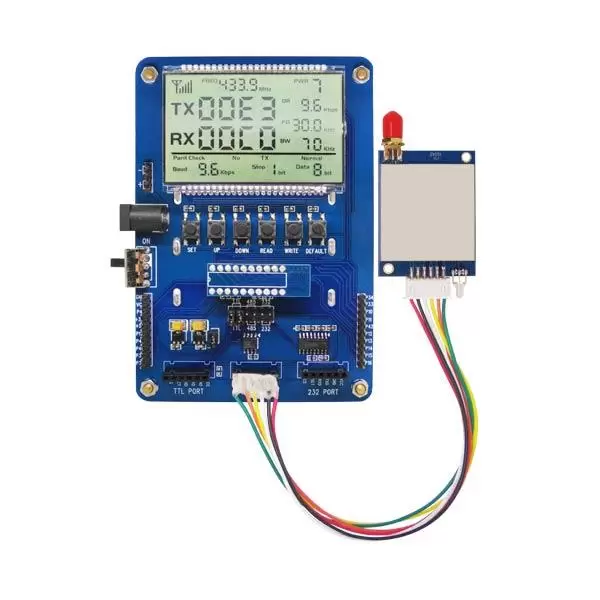

Carte de démonstration pour module RF UART série SV
La carte de démonstration de la série SV permet de tester les modules RF UART des séries SV610/SV611/SV651/SV652, notamment pour tester le système et la distance. Sans logiciel PC, elle permet également d'interroger et de modifier la fréquence de l'émetteur-récepteur RF, la puissance d'émission, le débit RF, le débit de communication de l'interface UART, la parité, les bits de données et les paramètres de bit d'arrêt du module radio de données de la série SV. Grâce aux ports TTL/RS232/RS485, elle peut être utilisée avec différents niveaux de port.
Mode de fonctionnement du module RF Uart série SV
1) Mode de transmission normal :
Envoyer régulièrement des paquets (en mode réglage, temporairement aucun paquet envoyé) ;
2) Mode de réception normal :
Mise sous tension, module en état de réception, réception des paquets de données et transmission des paquets de données corrects ;
3) Mode de transmission souvent :
Module en état de transmission fréquente ;
4) Mode de réception souvent :
Module en état de réception fréquente (pas de données transmises) ;
5) Mode veille :
Module en état de veille.
Fonctions des boutons du module RF UART série SV
1) Bouton SET
En mode réglage, appuyez dessus, quittez le mode réglage après avoir terminé le paramètre final,
2) Touches HAUT / BAS
En mode réglage, appuyez dessus, modifiez les paramètres correspondants.

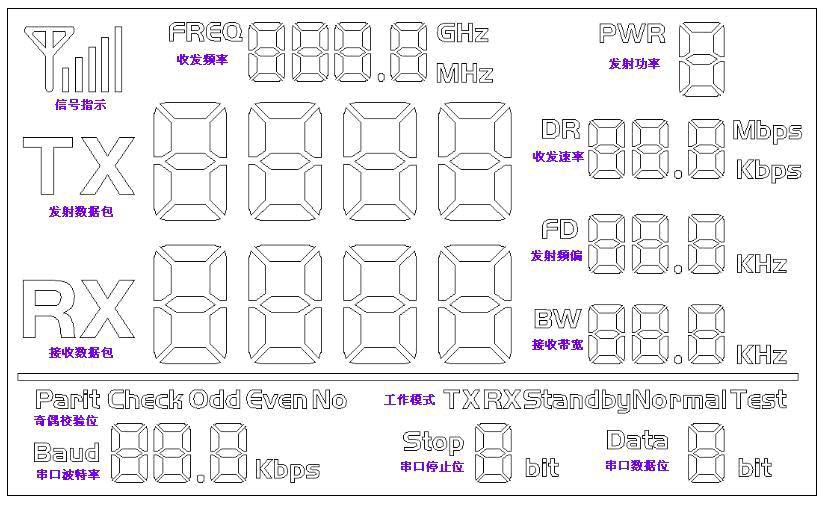

Écran LCD :
