RF4463F30: Carte de démonstration avancée pour le module RF SI4463 pour des tests et développement efficaces
RF4463F30: Carte de démonstration avancée pour le module RF SI4463 pour des tests et développement efficaces

RF4463F30: Carte de démonstration avancée pour le module RF SI4463 pour des tests et développement efficaces

Les utilisateurs peuvent utiliser la carte de démonstration pour définir les paramètres du module RF SI4463 RF4463F30 tels que le mode de données de fonctionnement / fréquence / émetteur / émetteur Power / Transmission via les boutons et mesurer la distance de communication sans fil.

Mode de fonctionnement du module RF Si4463 RF4463F30

1) Mode maître : envoyez 1 paquet par seconde et attendez l'accusé de réception.

2) Mode esclave : restez en mode Rx pour attendre les données du maître, il les renverra.

3) Le signal accusé de réception après avoir reçu les données du maître.

4) Mode de test Tx : le module RF transmet le signal en continu.

5) Mode test Rx : le module RF est toujours en mode Rx.

6) Mode veille : le module RF est toujours en état de veille.



Fonctionnement des boutons du module RF Si4463 RF4463F30

1) Bouton [RÉGLER]

Appuyez sur le bouton [SET] pour accéder au mode de réglage si vous n'êtes pas en mode de réglage. En mode réglage,

appuyez sur le bouton [SET] pour basculer entre les paramètres définis : mode de fonctionnement/fréquence/puissance de sortie/débit de données/facteur d'étalement/bande passante. L'ICÔNE LCD correspondante clignotera pour l'indiquer.



2) Bouton [HAUT]

En mode réglage, appuyez sur le bouton [UP] pour augmenter la valeur de l'icône du flash.

Remarque : la carte DEMO dispose d'une mémoire FLASH à l'intérieur, tous les paramètres de réglage se comporteront automatiquement et resteront inchangés même après la mise hors tension.

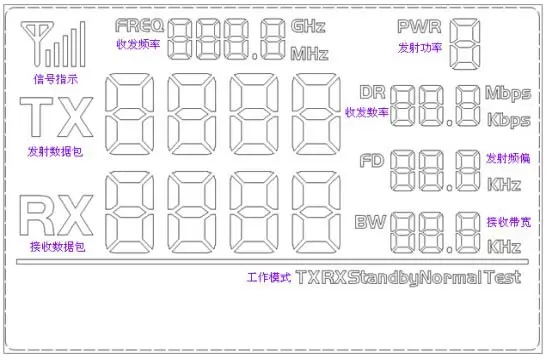

Le segment complet de l'écran LCD est le suivant :

Les utilisateurs peuvent définir la fréquence, la puissance, la vitesse de l'émetteur-récepteur et d'autres paramètres via les touches.

Le segment complet LCD du module RF Si4463 RF4463F30
