SA628F39 est un module de communication sans fil complet et de communication vocal complet hautement intégré de 8 W , conçu pour une communication à longue distance efficace et stable. Il dispose d'un microcontrôleur à grande vitesse intégré, d'une puce RF haute performance, d'un amplificateur d'alimentation, d'une protection statique ESD et d'une puce de chien de garde matérielle. Avec de multiples fonctions de sécurité, notamment la protection de la polarité inverse, la surintensité et la protection contre la surtension et les garanties anti-crash, il assure la fiabilité dans divers environnements complexes.

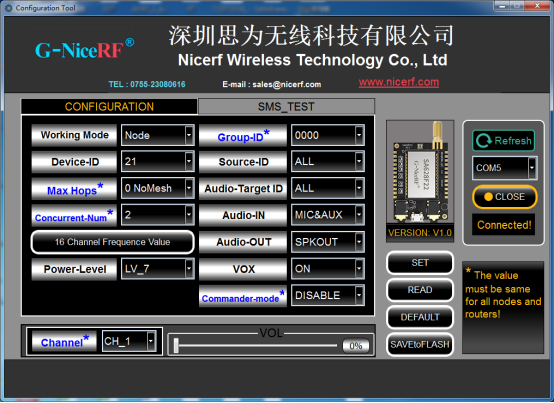

Les utilisateurs peuvent facilement se connecter à une interface PC via un port de série USB pour lire et configurer les paramètres internes du module tout en contrôlant complètement ses fonctions de transmission et de réception. Le module prend en charge la transmission et la réception des données via le port série, offrant une transmission de données sans fil complète avec des capacités de relais, ce qui le rend adapté à divers scénarios de communication.

SA628F39 adopte la technologie du spectre à large bande à large bande, offrant des fonctionnalités telles que une faible consommation d'énergie, une longue portée et un ajustement de fréquence flexible, garantissant des performances stables dans divers environnements. Le module prend en charge la transmission et la réception multicanaux simultanés, ainsi que la technologie de réseautage de maillage, améliorant considérablement l'évolutivité du réseau et la couverture de communication.

SA628F39 est conçu avec une dissipation de chaleur efficace et une base conductrice thermique pour assurer la stabilité et la fiabilité pendant le fonctionnement de haute puissance.

De plus, le SA628F39 prend en charge les mises à niveau en direct (OTA) et les mises à niveau des ports en série, permettant une expansion et une maintenance des fonctionnalités pratiques. Il est fabriqué et testé avec des processus sans plomb, adhérant aux ROH et atteignant les normes environnementales.

Caractéristiques du module

Bande de fréquence UHF 400-480 MHz

Interface USB

Fonction d'annulation d'écho

Protection ESD et chien de garde

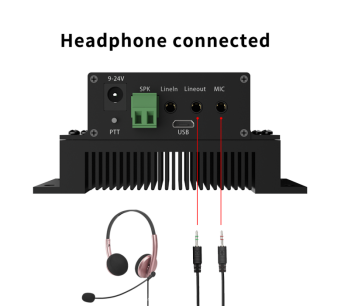

Ligne dans l'entrée de micro

Ligne de sortie + SPK Double sortie

Réseau de maillage, réception simultanée

OTA et mise à niveau en série

Ajustement de COV à 5 niveaux

8 canaux Données / communication vocale en duplex

Conception professionnelle de dissipation de chaleur, refroidissement global du système

Distance de transmission de 8 km dans la zone ouverte

SA628F39 Module audio Lex Full-dup Caractéristique électrique S

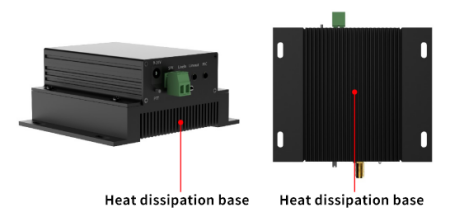

Dissipation de chaleur du module

Dans la conception de modules de haute puissance, la dissipation de chaleur est un facteur critique pour assurer un fonctionnement stable et prolonger la durée de vie de l'appareil. Le module SA628F39 dispose d'une structure de dissipation de chaleur efficace avec une distribution de chaleur interne optimisée. Couplé à une conception de base de conductivité thermique élevée, il transfère rapidement la chaleur générée à l'intérieur du module vers des dispositifs de refroidissement externes, améliorant efficacement l'efficacité de la dissipation de la chaleur et garantissant la stabilité et la fiabilité du module pendant le fonctionnement continu haute puissance.

Applications typiques

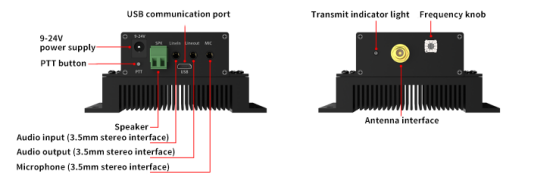

Module l .

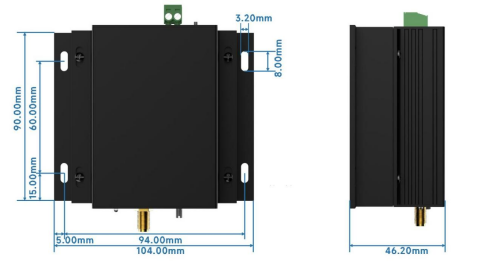

Dimension du mécanisme (unité: mm)

Les équipements d'antenne R

Le module a une puissance élevée et l'utilisation d'une antenne standard peut ne pas donner de performances optimales. Neuterf recommande les deux antennes suivantes

BLG-UHF40

SW-UHF390

Applications

Communication d'urgence d'incendie

Metro, communication du tunnel

Système d'interphone de conduite

Système de sécurité de construction et résidentiel

Talkie walkie duplex complet complet de haute qualité

Système d'interphone de sécurité pour des scénarios spéciaux

Affectation spéciale talkie-walkie
