Lancement d'un nouveau produit : module de communication sans fil LR1121 haute puissance 2 W - LoRa1121F33-1G9

Par SDGA:

Le module LoRa1121F33-1G9 est construit sur la puce LR1121 de SEMTECH, un émetteur-récepteur LoRa longue portée à très faible consommation prenant en charge la communication en bande S sub-GHz et connectée par satellite. Le LoRa1121F33-1G9 prend en charge LoRa, la modulation (G)FSK, le protocole Sigfox et LR-FHSS. Il est compatible avec le protocole de communication LoRaWAN et peut fonctionner comme un nœud LoRaWAN. De plus, il offre des options de configuration flexibles pour répondre aux exigences de diverses applications et protocoles propriétaires.


Caractéristiques du module LoRa LoRa1121F33-1G9

  • Bandes sous-GHz : 433/470 MHz 2W

  • Bandes sub-GHz : 868/915 MHz 1 W (personnalisable : 150 ~ 960 MHz)

  • Bande S : 1900 MHz ~ 2000 MHz 0,8 W

  • Sensibilité de la bande S : jusqu'à -132 dBm @ BW=125 KHz, SF=12

  • Sensibilité de réception inférieure au GHz : jusqu'à -144 dBm à BW=62,5 KHz, SF=12

  • Protection électrostatique (ESD)

  • Prend en charge LR-FHSS

  • Prend en charge les protocoles LoRaWAN et Sigfox

  • Prend en charge le cryptage et le décryptage AES-128

  • La transmission sub-GHz dépasse 10 km dans les zones ouvertes

  • Courant de veille < 15µA

  • Courant de réception < 9 mA

  • Petite taille, conception de trou de tampon

Applications du module LoRa LoRa1121F33-1G9

  • Drones

  • Irrigation à distance

  • Maison intelligente/agriculture intelligente

  • Fabrication industrielle

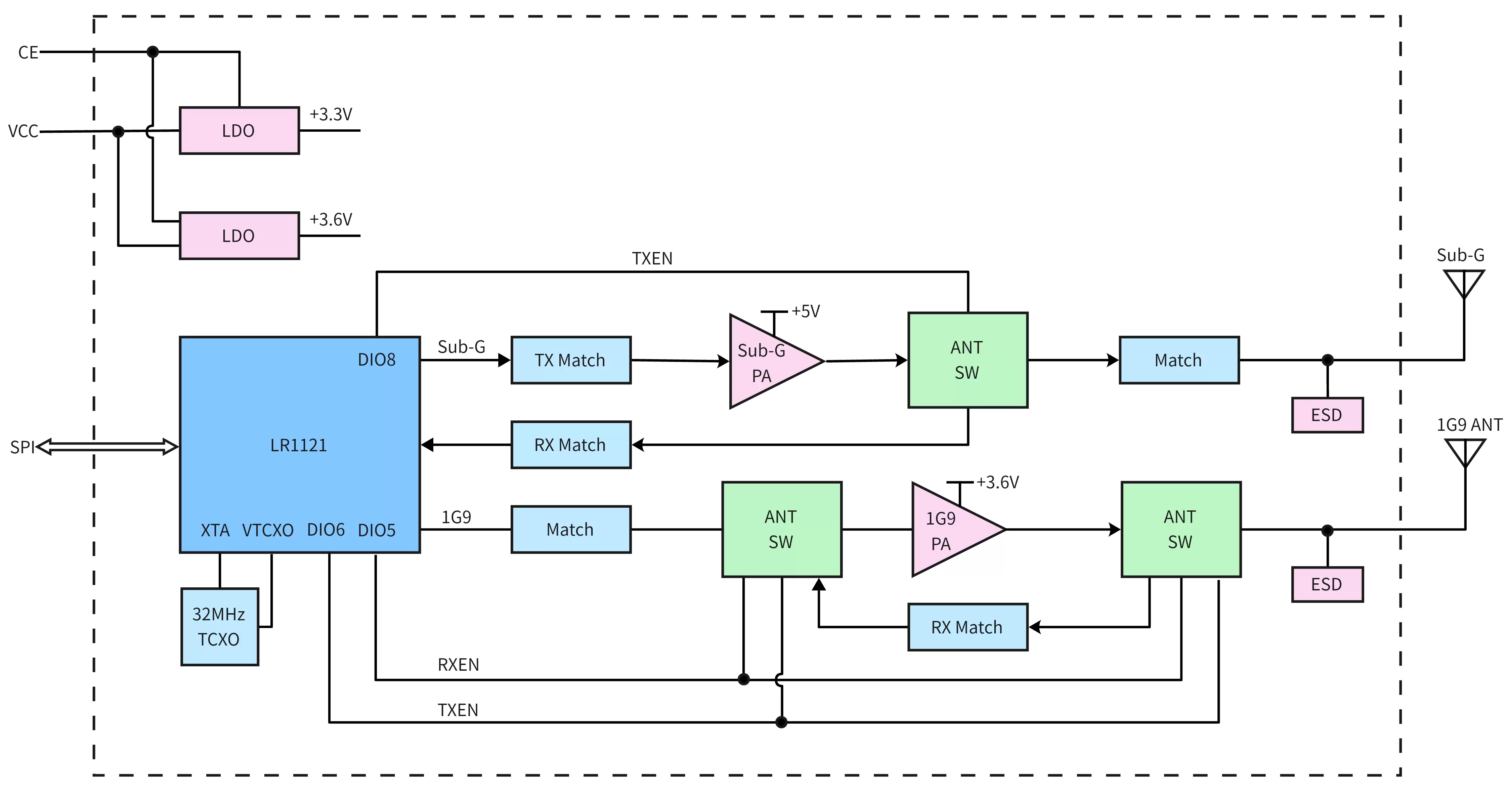

 Schéma fonctionnel

Caractéristiques électriques

Paramètres

Conditions d'essai

Min.

Typ.

Max.

Unité

Plage de tension


3.0

5

5.5

V

Température de fonctionnement


-40

25

85

Signal d'entrée maximal



10


dBm

Consommation actuelle

Transmettre le courant

@433MHz


< 900


mA

@1,9 GHz


< 1000


mA

Recevoir le courant



< 9


mA

Courant de sommeil



< 15


uA

Paramètres RF

Gamme de fréquences

@433MHz

400


470

MHz

@470MHz

470


510

MHz

@868MHz

850


890

MHz

@915MHz

900


940

MHz

Puissance de transmission

@Sous-GHz

20


33

dBm

Bande de fréquence @S

5


29

dBm

Recevez la sensibilité

Bande passante = 62,5 kHz, SF = 12.

@Sous-GHz


-142


dBm

Bande passante = 125 kHz, SF = 12.

Bande de fréquence @S


-132


dBm

Erreur de fréquence



10


ppm

Taux de modulation (@sub-GHz)

@LoRa

0,091


62,5

Kbit/s

@FSK

0,6


300

Kbit/s

Taux de modulation (@S Bandes de fréquences

@LoRa

0,292


87,5

Kbit/s

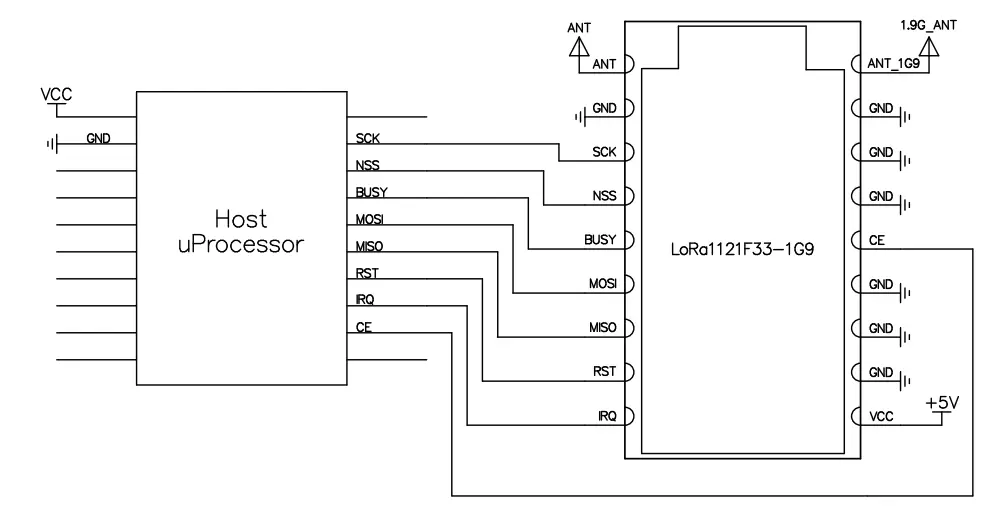

Circuit schématique typique


 Spécifications techniques

1)  Tableau de comparaison des niveaux de puissance (433 MHz et 1,9 GHz)

Niveau de puissance

433 MHz

1,9 GHz

Puissance de sortie ( dBm)

Courant ( mA)

Puissance de sortie ( dBm)

Puissance de sortie ( mA)

0

20.1

419

5.0

112

1

22.6

427

8.7

131

2

25.3

445

11.0

152

3

27.2

485

13.7

181

4

29.3

551

16.7

233

5

30,8

628

19,8

308

6

31,7

691

22,7

404

7

32.2

734

23.9

434

8

32,6

775

24.4

482

9

32,9

817

29.6

920

2)  Tableau de comparaison de tension et de puissance

Tension de fonctionnement ( v)

433 MHz

1,9 GHz

Puissance ( dBm)

Courant ( mA)

Puissance ( dBm)

Courant ( mA)

3.0

28,0

506

27,8

745

3.5

29,5

604

29.1

846

4.0

30,7

678

30,0

912

4.5

31,7

736

30.3

920

5.0

32,6

810

30.3

920

5.5

33.3

844

30.3

920


Dimension du mécanisme (unité : mm)

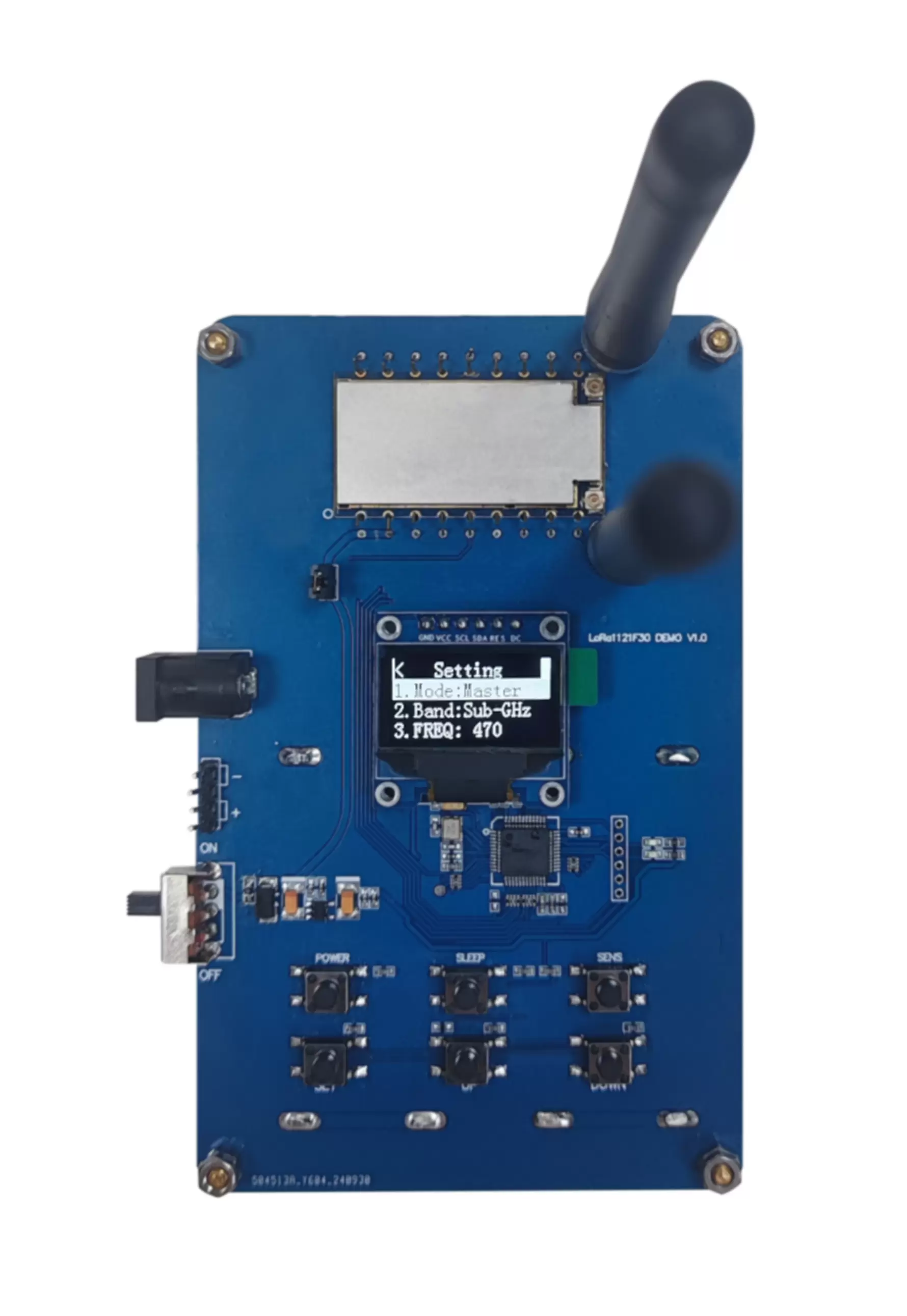

Annexe 1 : Tableau de démonstration des fonctions

1 Description de la fonction

La carte DEMO du module sans fil haute puissance LoRa1121F33-1G9 implémente principalement les fonctions suivantes : communication inter-module, mesure de la puissance d'émission du module, mesure de la sensibilité de réception et mesure du courant de sommeil.

2 Fonctions clés

La carte de démonstration comporte trois boutons : SET, UP et DOWN. Leurs fonctions sont les suivantes :



Boutons

Fonctions

Appuyez brièvement sur la touche SET

Confirmez ou entrez dans le niveau suivant de l'interface

Touche SET Appui long

Revenir à l'interface précédente

Appui court sur la touche HAUT

Déplacer le curseur vers le haut ou augmenter le paramètre de 1

Touche HAUT Appui long

Augmenter le paramètre

Touche BAS Appui court

Déplacer le curseur vers le bas ou diminuer le paramètre de 1

Touche BAS Appui long

Diminuer le paramètre

Méthode de fonctionnement :

Assurez-vous d'une alimentation électrique normale, puis basculez l'interrupteur d'alimentation pour allumer l'alimentation. L'écran de la carte DEMO affichera l'interface de fonction actuelle. Appuyez brièvement sur la touche SET pour entrer dans le mode de réglage. Pour sélectionner une option, appuyez brièvement sur la touche SET ; pour revenir, appuyez longuement sur la touche SET. Utilisez les touches UP et DOWN pour sélectionner le paramètre que vous souhaitez ajuster. Enfin, appuyez brièvement sur la touche SET pour terminer la modification.

1) Description de l'interface de configuration



Photo.png     Photo.png

nMode : Fonction

n Bande : Bande de fréquence

n FREQ : Fréquence

n SF : Facteur d'étalement

n BW : bande passante

n PUISSANCE : Puissance

n CR : Rat codant
