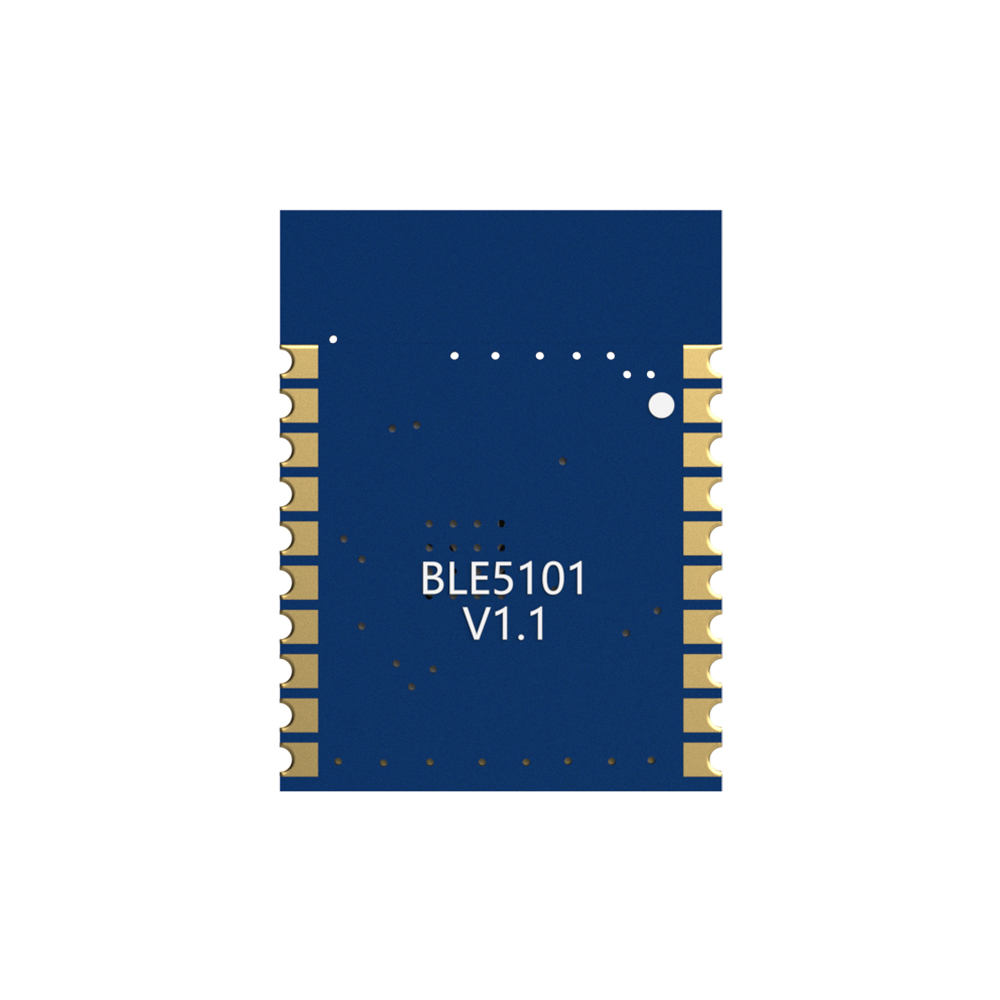

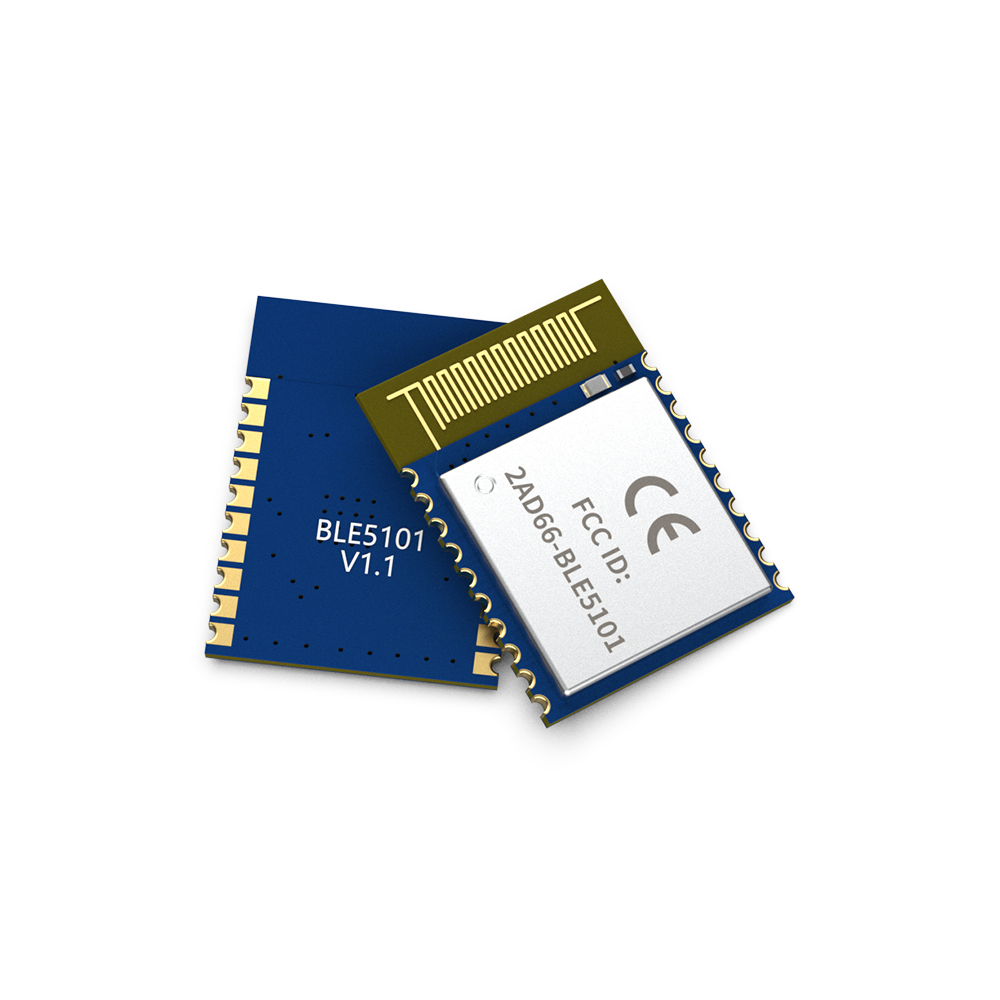

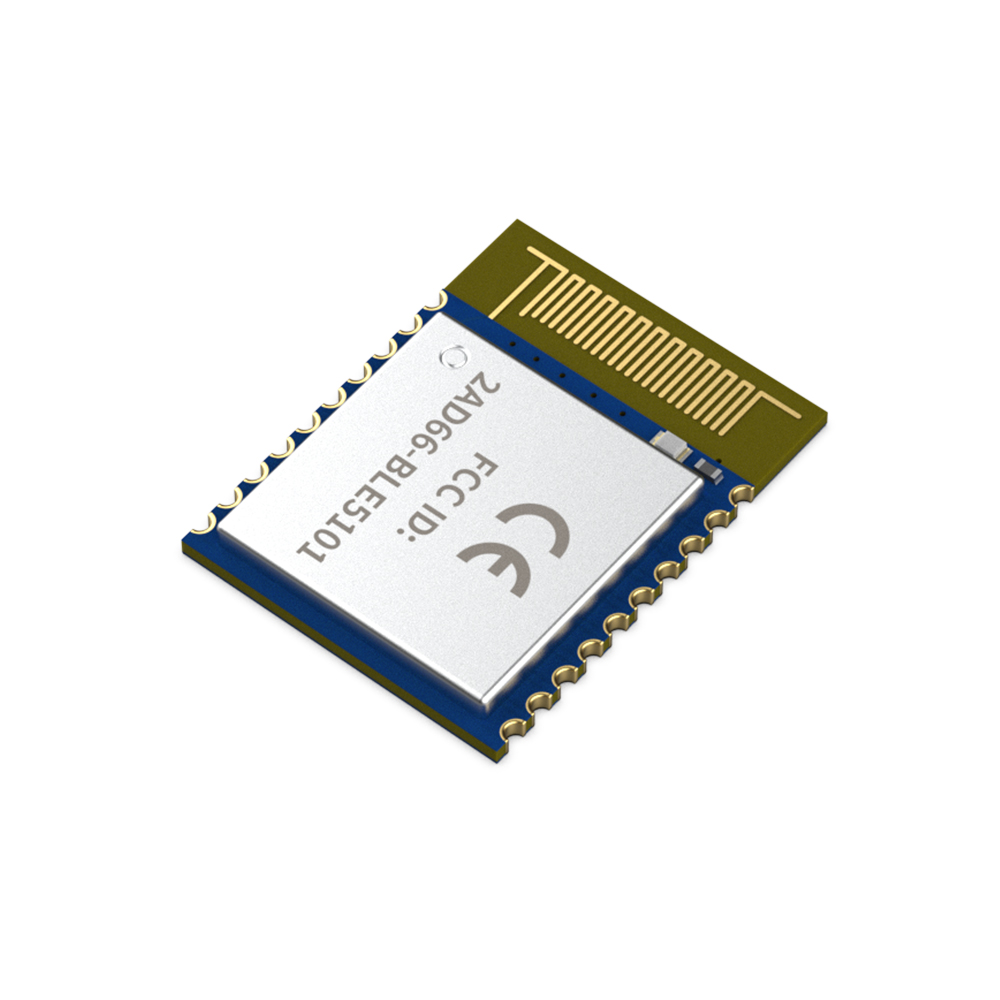

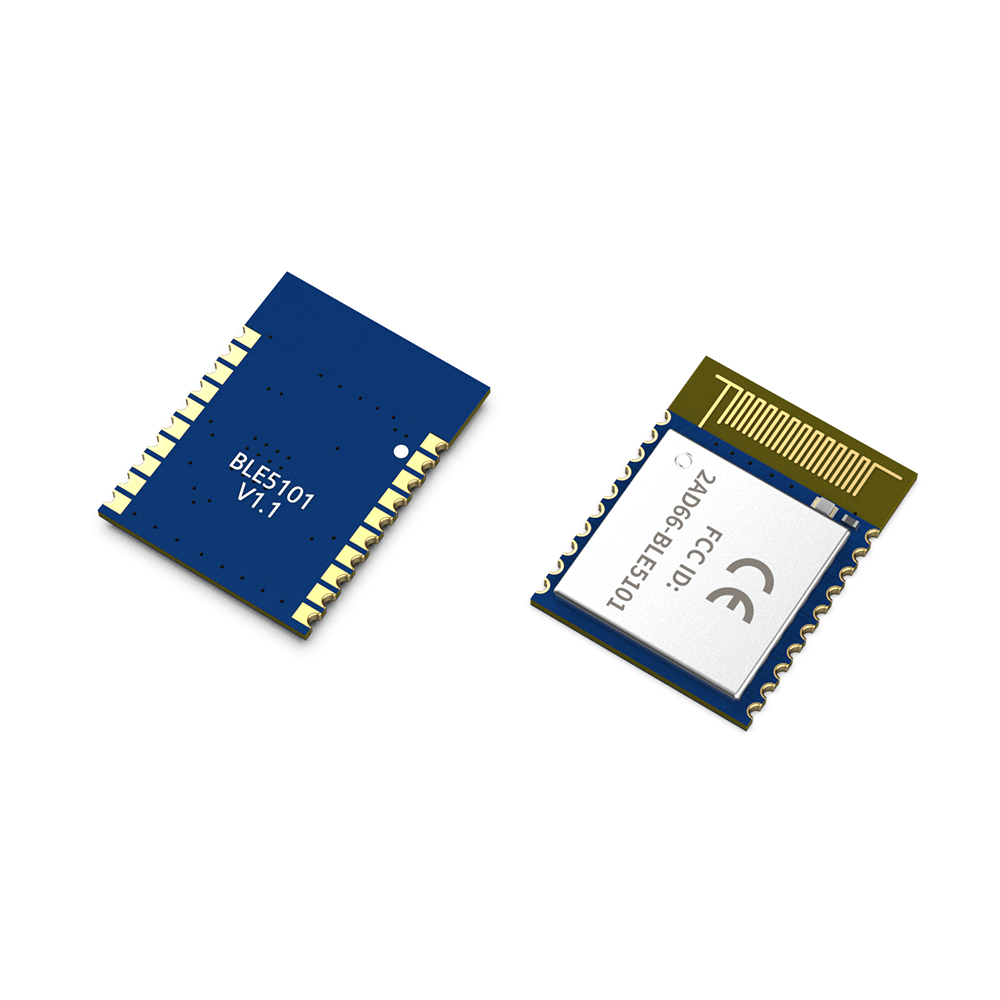

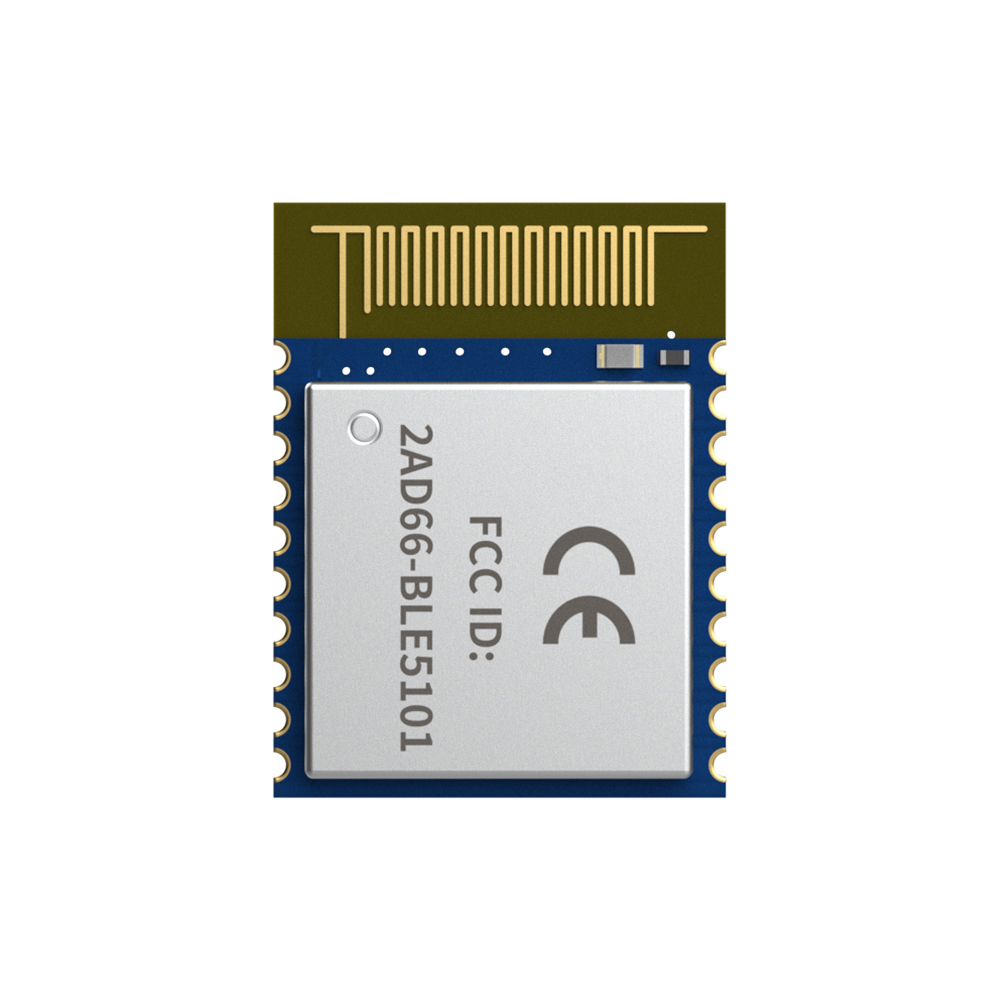

BLE5101: CE-RED & FCC ID CERTIFIÉ MODULE BLE BLE 5.1
- BLE5101 est un module BLE basé sur le protocole BLE 5.1, la coexistence de rôles maître et esclaves, la petite taille, la faible consommation d'énergie et la bande de fréquence du signal de travail sont de 2,4 GHz.
- Le module BLE5101 est développé par Shenzhen plus Wireless Technology Co., Ltd. Le module prend en charge la coexistence de rôles maître et esclave, peut se connecter au maître et à l'esclave en même temps, et peut définir de manière flexible le nombre de connexions maître et esclave,, et peut prendre en charge jusqu'à 20 connexions. Prise en charge maximale pour la transmission des données à un taux de bauds 115200bps. Le module utilise des commandes pour définir des paramètres et l'opération est simple et facile à utiliser. De plus, BLE5101 a également une fonction de maillage BLE, qui peut être utilisée avec d'autres modules pour réaliser le réseau de maillage. Les modules peuvent être largement utilisés dans les vêtements intelligents, la maison intelligente, les automobiles, l'éclairage, la collecte de données d'automatisation intelligente, le contrôle intelligent, la détection sans fil, les étiquettes électroniques et d'autres scénarios.
- BLE5101 utilise strictement la technologie sans plomb pour la production et les tests, et répond aux normes ROHS et atteignant.
- Le module BLE BLE5101 a obtenu la certification CE-RED et FCC ID.
| Paramètre | Min. | Typ. | Max. | Unité | Condition |
| Conditions de fonctionnement | |||||
| Plage de tension de travail | 1.71 | 3.3 | 4.3 | V | |
| Plage de température de fonctionnement | -40 | 60 | ℃ | ||
| Consommation actuelle | |||||
| Recevoir le courant | 7.1 | mame | |||
| Courant d'émission | 7.4 | mame | |||
| Courant de sommeil | <7,5 | ua | |||
| Courant de ralenti | <6,58 | mame | État inactif: ne fait référence à aucune connexion, sans diffusion / numérisation du module | ||
| Paramètre RF | |||||
| Gamme de fréquences | 2400 | 2483.5 | MHz | ||
| Transmettre la puissance | -16 | 10 | dbm | ||
| Recevoir une sensibilité | -95 | dbm | |||
| Taper | Bluetooth |
| Attestation | CE-ROUGE, ID FCC |
Caractéristiques du module BLE BLE5101
- Prise en charge du protocole Bluetooth BLE 5.1
- Prend en charge la coexistence des rôles maître et esclave et peut connecter plusieurs maîtres et esclaves en même temps, jusqu'à 20 connexions
- Prend en charge 2 modes de fonctionnement de configuration et de transmission transparente
- Prise en charge de la mise à niveau en direct (OTA DFU)
- Prise en charge de la configuration de plusieurs paramètres de port série
- Prend en charge l'UUID 16 bits personnalisé, dont un UUID de service et deux UUID caractéristiques, qui peuvent être configurés de manière flexible et compatibles avec des produits BLE similaires.
- Prise en charge de la connexion manuelle et de la connexion automatique 2 méthodes de connexion
- La MTU maximale est de 247 octets
- Prise en charge de l'UUID 16 bits personnalisé, dont un UUID de service et deux UUID de caractéristique
- Distance de communication maximale 150 m (10 dBm, 1 Mbps)
- Prise en charge de la modification personnalisée de l'adresse MAC locale
- Prise en charge de la liaison d'adresse Mac, jusqu'à 8 appareils (indépendamment du maître et de l'esclave)
- Prise en charge du sommeil à faible consommation
Applications du module BLE BLE5101
- Capteur sans fil de relevé de compteur sans fil
- Maison intelligente
- Télécommande industrielle, télémétrie
- Bâtiments intelligents, bâtiments intelligents
- Collecte de données automatisée
- Capteur de santé
- Appareil portable intelligent
- Robot intelligent
- Détection sans fil
- Étiquettes électroniques
- Contrôle intelligent

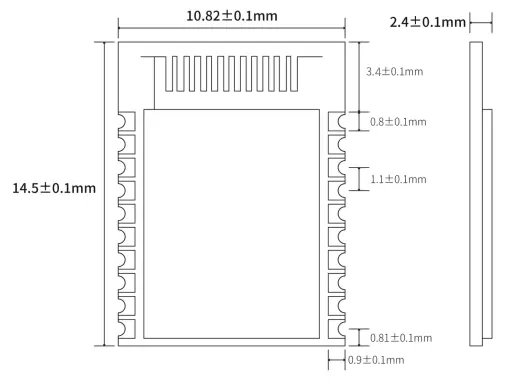

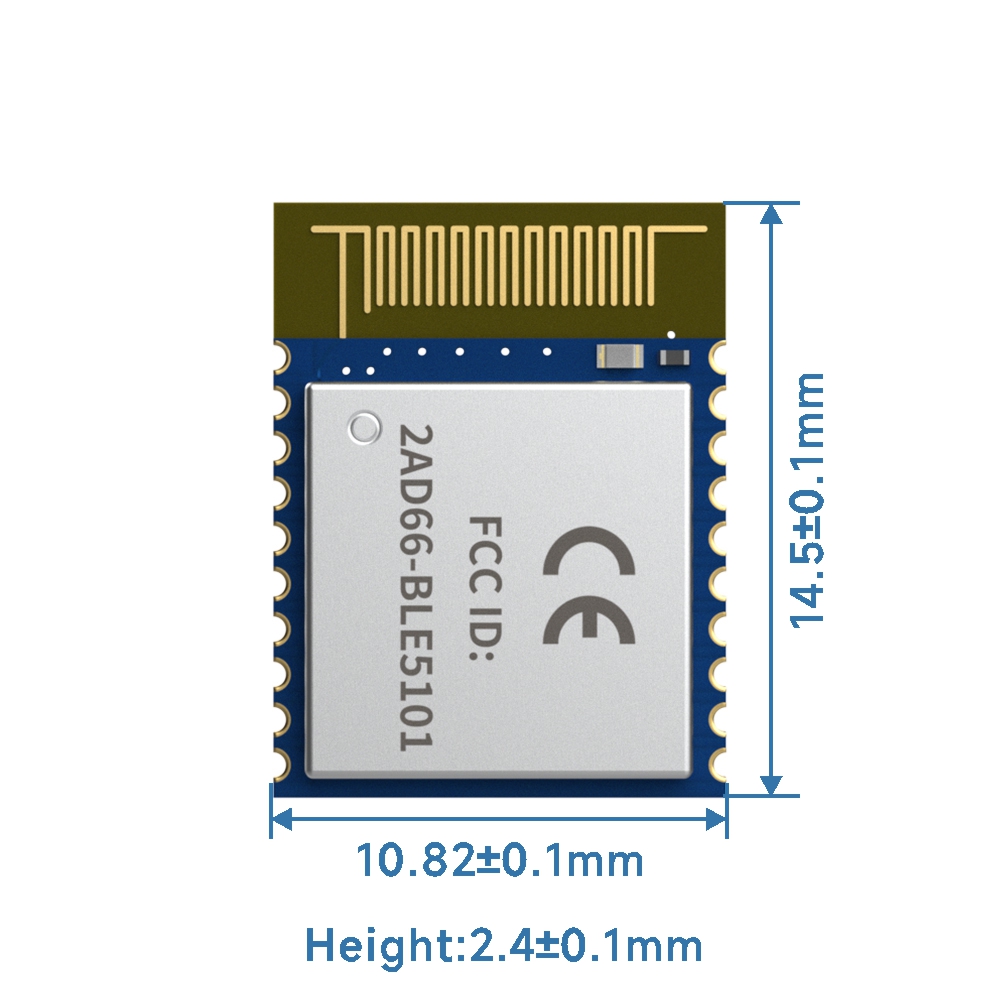

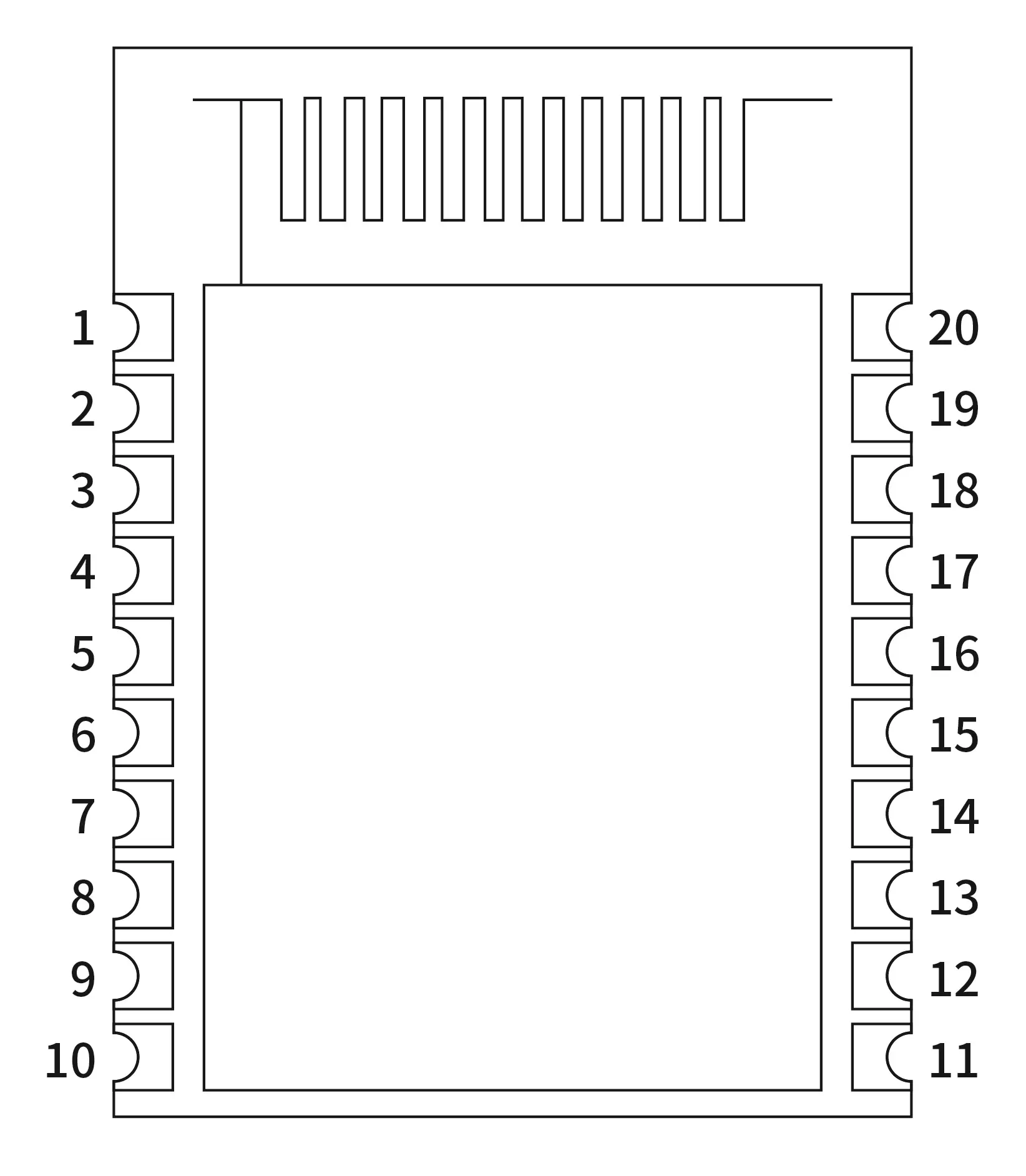

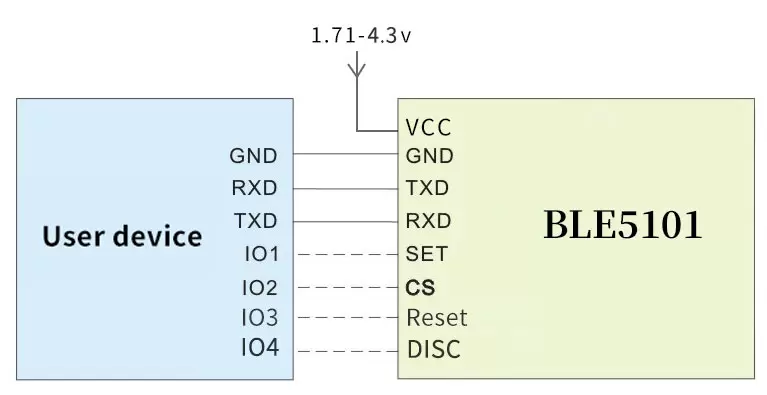

| Broche NO. | Nom de la broche | E/S | Fonction de broche | Description |
| 1, 9 | GND | GND | Mise à la terre | |
| 2 | Caroline du Nord | Pieds pendants | ||
| 3 | SWCLK | SWCLK/GPIO | Connectez-vous à l'IO interne, utilisé pour graver le programme, il peut être utilisé comme IO normal lors de l'exécution | |
| 4 | SWDIO | SWDIO/GPIO | Connectez-vous à l'IO interne, utilisé pour graver le programme, il peut être utilisé comme IO normal lors de l'exécution | |
| 5 | PA0 | je | CS | Broche de sommeil du Module CS (travail de bas niveau, sommeil de haut niveau, niveau élevé par défaut) |
| 6 | PA1 | je | ENSEMBLE | Broche de configuration du module SET (niveau haut pendant une communication normale, entrez en mode de configuration lorsque la broche SET est tirée vers le bas, niveau haut par défaut) |
| 7 | PD5 | Ô | USART1_TX | Broche de transmission de données série du module TXD (niveau de tension jusqu'à 3,3 V) |
| 8 | PD4 | je | USART1_RX | Broche de réception de données série du module RXD (niveau de tension jusqu'à 3,3 V) |
| 10 | VCC | VCC | Connectez-vous au pôle positif de l'alimentation (1,71-4,3 V) | |
| 11 | PD7 | Ô | CS_DE | Broche d'indicateur d'état de sommeil (niveau bas en dormant, niveau élevé en travaillant) |
| 12 | RÉINITIALISER | je | RÉINITIALISER | Broche de réinitialisation du module, réinitialisation de haut niveau, il y a une résistance pull-down à l'intérieur. |
| 13 | PD6 | Ô | MODE_DE | Broche d'indicateur d'état de fonctionnement (la sortie de haut niveau est un état annoncé, la sortie de bas niveau est un état non annoncé) |
| 14 | PC5 | E/S | PC5 | GPIO |
| 15 | PA3 | E/S | PA3 | Débogage_TX |
| 16 | PA2 | E/S | PA2 | Débogage_RX |
| 17 | PA7 | je | DISQUE | Broche d'activation de la connexion Bluetooth, tirez vers le bas pour déconnecter la connexion Bluetooth, niveau élevé par défaut |
| 18 | PA6 | E/S | PA6 | GPIO |
| 19 | PA4 | E/S | PA4 | GPIO |
| 20 | PA5 | Ô | SET_DE | Niveau haut = mode de transmission transparent Niveau bas = mode de configuration AT |
