Beacon128 : Module de balise intégré de petite taille 2,4 GHz

Beacon128 est un module de balise Bluetooth 1 à faible consommation d'énergie, basse tension et entièrement intégré. Il comprend une couche physique de faible consommation, une couche de liaison avec un moteur de sécurité intégré, une interface hôte/contrôleur (HCI) et une gestion d'énergie puissante qui permet un fonctionnement efficace avec des piles 3V.
1. Le module Beacon adopte le protocole Ble, qui peut communiquer avec le module BLE et le téléphone mobile intelligent.
2. Plus loin que la distance BLE.
3. La communication par diffusion peut être peer to peer, plusieurs à plusieurs, et il n'y a pas de limite quant au nombre.
4. interface SPI, sans MCU à bord, support technique logiciel et matériel, prix bas.

Contactez-nous

TÉLÉCHARGER

Paramètres	Min.	Typ.	Max.	Unité	Condition
État de fonctionnement
Plage de tension	2.3	3.3	3.6	V
Température de fonctionnement	-40	25	85	℃
Consommation actuelle
Courant de réception		12		mA	@3,3 V
Courant d'émission		12.9		mA	@3,3 V
Courant de sommeil		20		uA
Paramètres RF
Gamme de fréquence	2.4		2.484	GHz
Puissance d'émission	-18		+ 4	dBm	@2,4 V
Taux RF		1M		bps

Fonction spéciale	Balise

Caractéristiques du module Beacon Beacon128

Batterie 3V
Basé sur du quartz 26 MHz largement répandu et peu coûteux
Débit de données à l'antenne de 1 Mbps
Niveau de sortie RF programmable de -18 dBm à +3 dBm pour optimiser la consommation de courant pour une large gamme d'applications
La fonction de détecteur de niveau de tension d'alimentation (SVLD) permet de surveiller l'état de charge de la batterie

Circuit d'application typique du module Beacon Beacon128

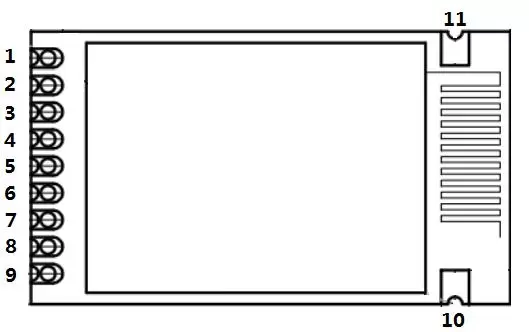

Broches du module Beacon Beacon128

Broche NO.	Nom de la broche	Description
1	VCC	Connecté à l'alimentation positive (typique 5V)
2	GND	Connecté à la terre
3	TXD	TXD du module et connexion au RXD externe
4	RXD	RXD du module et connexion au TXD externe
5	ENSEMBLE	Activation du mode de configuration (faible pour entrer dans le mode de réglage, laisser ouvert ou connecter un niveau élevé pour quitter le mode de réglage) Valable lorsque la broche CS est haute ou laissée ouverte.
6	CS	Module fonctionnant activé (niveau bas pour le sommeil, le courant sera inférieur à 40 uA, niveau élevé par défaut).
7	Caroline du Nord
8	GND	Connecté à la terre
9	GND	Connecté à la terre

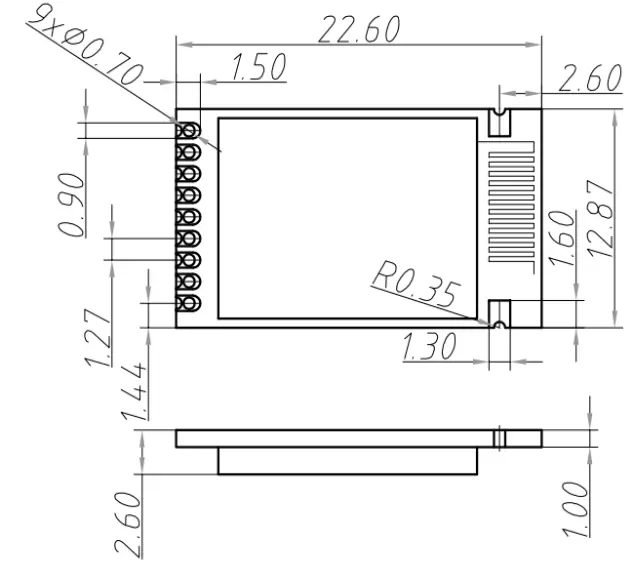

Taille mécanique du module Beacon Beacon128
