STX888 SRX888 : Module de duplication de signal sans fil
- Il s'agit d'un module de duplication de signal sans fil qui peut émettre à distance n'importe quelle même forme d'onde.
- Le module peut transmettre n'importe quelle forme d'onde numérique (telle qu'une forme d'onde impulsionnelle ou série…) avec une fréquence inférieure à 9,6 KHz. Le groupe de modules est composé d'un module de transmission (STX888) et d'un module de réception (SRX888). La forme d'onde entrée sur la broche DATA du module de transmission sera sortie sur la broche DATA du module de réception.
- STX888 et SRX888 sont fabriqués et testés strictement selon un processus sans plomb et sont conformes aux normes RoHS et Reach.
Spécifications électriques du STX888 (Tension d'alimentation : 5 V, 25 ℃)
| Paramètre | Min. | Typ. | Max. | Unité | Conditions |
| Conditions de fonctionnement | |||||
| Tension d'alimentation | 3.3 | 5.0 | 6.5 | V | |
| Plage de température de fonctionnement | -40 | 25 | +85 | ℃ | |
| Consommation actuelle | |||||
| Courant d'émission | 370 | mA | @27dBm | ||
| Courant de veille | < 10 | mA | En veille, pas de transmission | ||
| Courant de sommeil | < 10 | uA | |||
| Paramètres RF | |||||
| Gamme de fréquences | 428,92 | 433.92 | 443.92 | MHz | |
| Puissance RF | 26 | 27,5 | 28,5 | dBm | @5V |
| Heure de réveil | - | 4 | - | MS | |
Spécifications électriques du SRX888 (Tension d'alimentation : 5 V, 25 ℃)
| Paramètre | Min. | Typ. | Max. | Unité | Conditions |
| Conditions de fonctionnement | |||||
| Tension d'alimentation | 3.3 | 5.0 | 6.5 | V | |
| Plage de température de fonctionnement | -40 | 25 | +85 | ℃ | |
| Consommation actuelle | |||||
| Courant de réception | < 31 | mA | |||
| Courant de sommeil | < 10 | uA | |||
| Paramètres RF | |||||
| Gamme de fréquences | 428,92 | 433.92 | 443.92 | MHz | |
| Heure de réveil | - | 4 | - | MS | |
Remarque : bien que l'alimentation du module de transmission et du module de réception soit de 5 V, le niveau IO du module est de 3,3 V TTL et la compatibilité des niveaux doit être prise en compte lors de l'utilisation.
| Fonction spéciale | Module dupliqué de signal |
Caractéristiques
- Transmission de forme d'onde arbitraire
- Faible distorsion du signal
- Simple à utiliser, sans aucun réglage ni programmation
- Communication longue distance (ouverte> 500M)
- Peut personnaliser plus de puissance, une plus longue distance
- Protection multiple logicielle et matérielle, peut fonctionner de manière stable dans un environnement complexe
- Petit retard (4 ms)

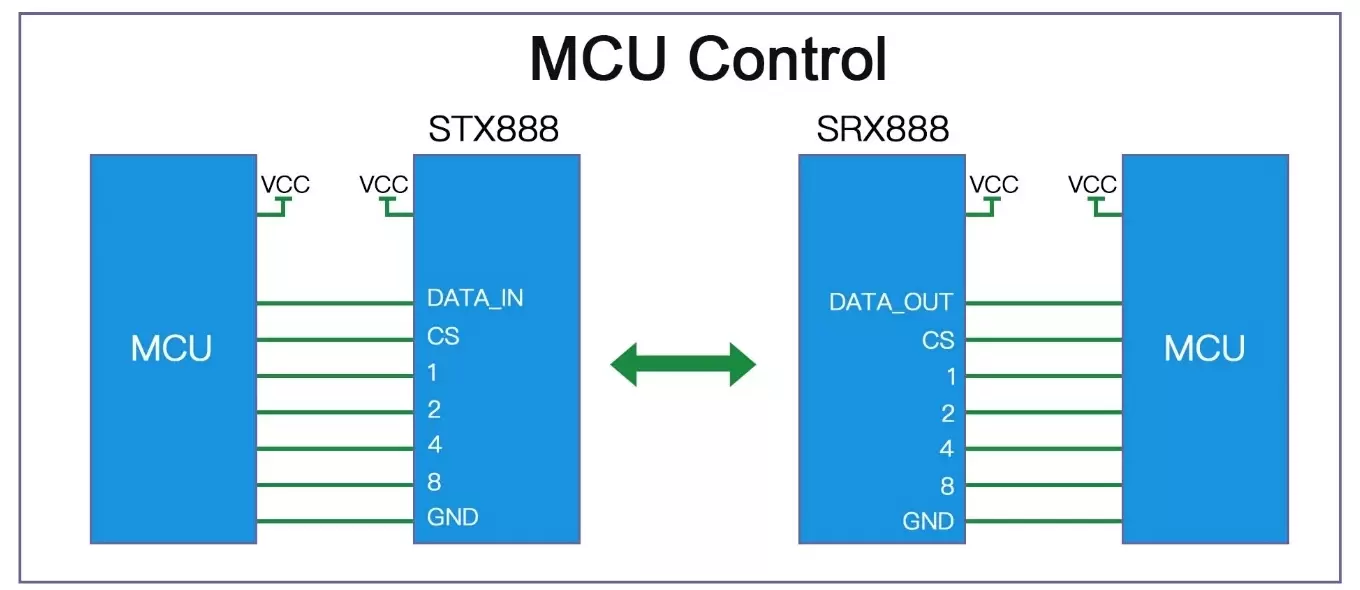

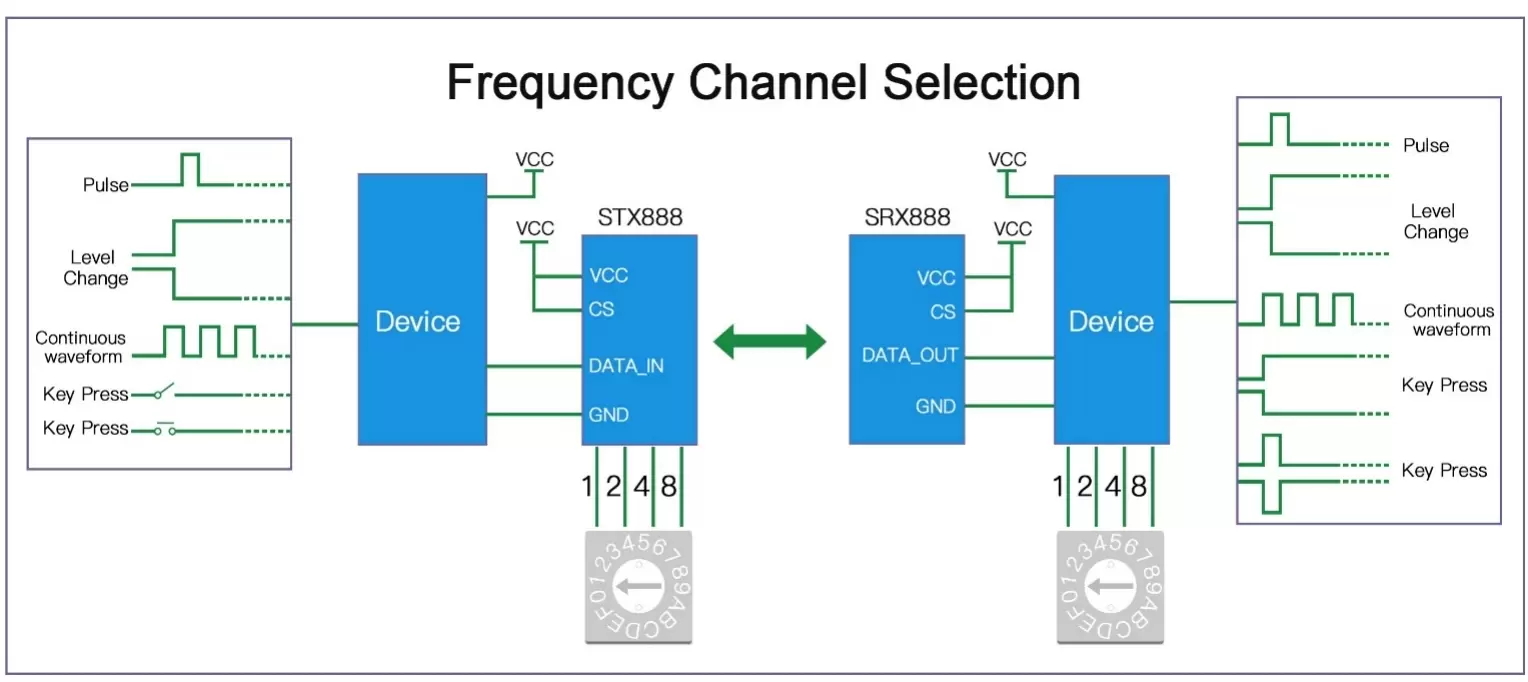

- 16 canaux de fréquence sont facultatifs pour éviter les conflits de signaux sans fil
- Modulation GFSK, forte capacité anti-interférence
- Transmettre et recevoir une consommation d’énergie ultra faible
- Application de qualité industrielle (-40 ～ + 85 ℃)

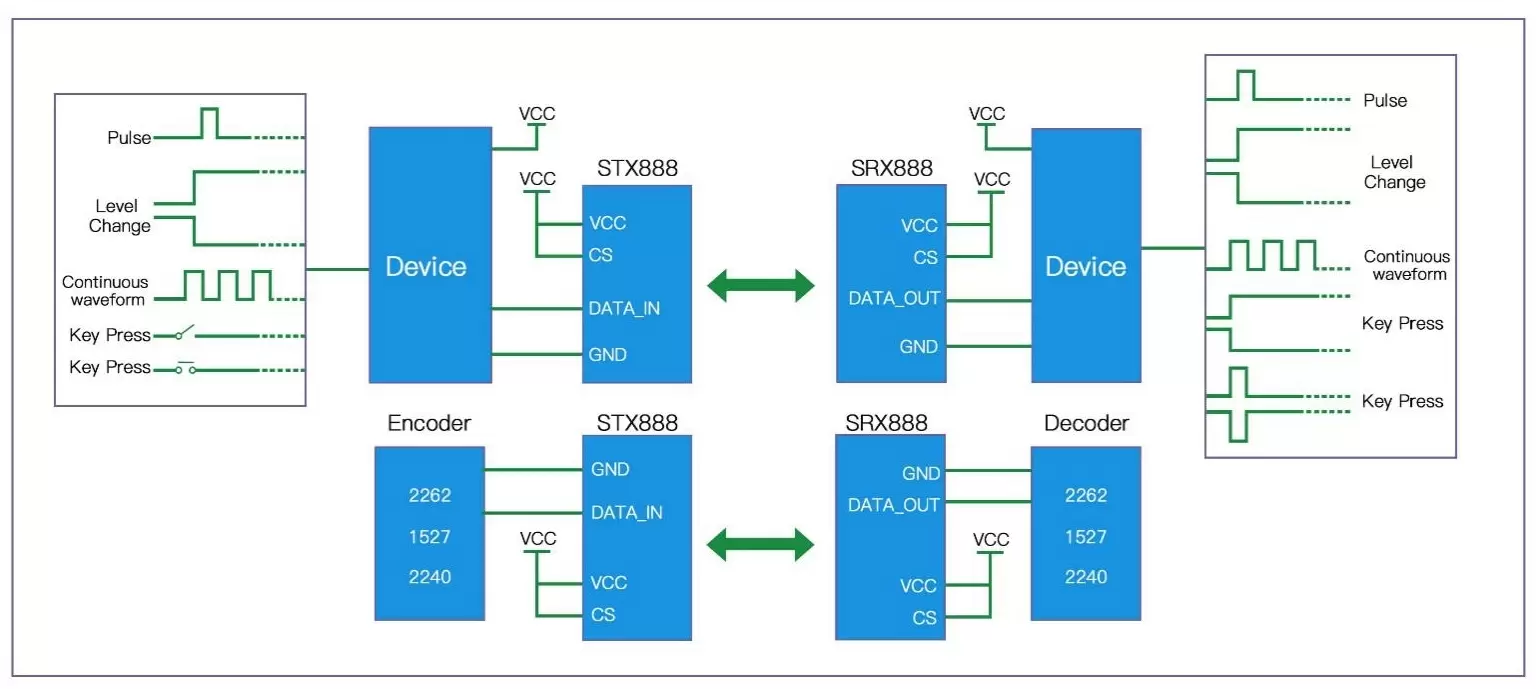

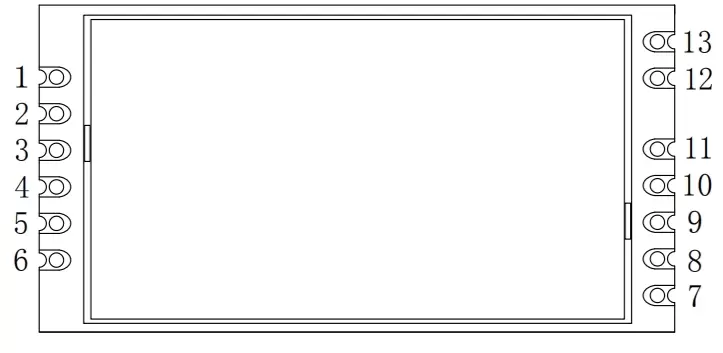

Définitions des broches STX888 :
| Broche NO. | Définitions | Entrée/Sortie | Description de la broche |
| 1 | VCC | Alimentation positive | |
| 2 | GND | Mise à la terre | |
| 3 | CS | je | Activation du module (tirez vers le bas pour dormir, tirez vers le haut ou flottez pour travailler) |
| 4 | DONNÉES | je | Broche d'entrée de données |
| 5 | LED+ | Ô | connecter au pôle positif de la LED |
| 6 | DIRIGÉ- | Ô | connecter au pôle négatif de la LED (résistance interne 1K en série) |
| 7 | D1 | je | Sélection du canal de fréquence |
| 8 | D2 | ||
| 9 | D4 | ||
| 10 | D8 | ||
| 11 | GND | Mise à la terre | |
| 12 | GND | Masse de l'antenne | |
| 13 | FOURMI | Connectez-vous avec une antenne coaxiale de 50 ohms |

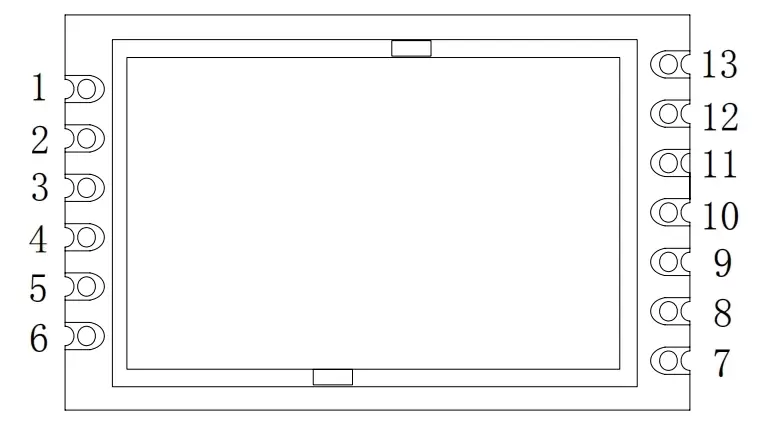

Définitions des broches SRX888 :
| Broche NO. | Définitions | Entrée/Sortie | Description de la broche |
| 1 | VCC | Alimentation positive | |
| 2 | GND | Mise à la terre | |
| 3 | CS | je | Activation du module (niveau de veille faible, courant de veille inférieur à 5 µA, niveau élevé par défaut) |
| 4 | DONNÉES | Ô | Broche d'entrée de données |
| 5 | LED+ | Ô | Connectez-vous au pôle positif de la LED |
| 6 | DIRIGÉ- | je | Connectez-vous au pôle négatif de la LED (résistance interne 1K en série) |
| 7 | D1 | je | Sélection du canal de fréquence |
| 8 | D2 | ||
| 9 | D4 | ||
| 10 | D8 | ||
| 11 | GND | Mise à la terre | |
| 12 | GND | Masse de l'antenne | |
| 13 | FOURMI | Connectez-vous avec une antenne coaxiale de 50 ohms |

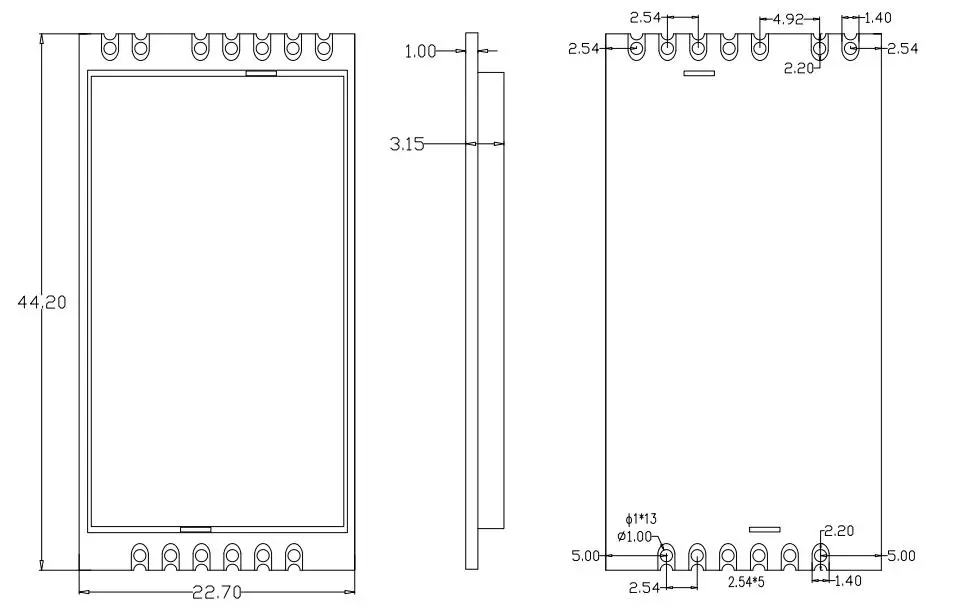

Dimensions du STX888 :
Dimensions du SRX888 :
