STX885 : Module émetteur ASK 315/433 MHz avec code
- STX885 est un module émetteur ASK hautement intégré et à faible coût avec un code qui intègre le circuit de codage numérique ev1527, le circuit oscillant de haute précision et l'amplificateur de puissance. La fréquence de fonctionnement du module est disponible en 315 MHz et 433 MHz. Son oscillateur intégré de haute précision, qui peut fournir une précision précise de la largeur d'impulsion pour le système. Le taux de modulation OOK peut atteindre 10 kb/s. La conception des deux formats d'encodage réduit le taux de recodage et peut générer des codes composites multi-touches pour éviter une mauvaise utilisation des boutons spéciaux. Le STX885 présente une petite taille, de faibles harmoniques et une grande stabilité pour une large gamme de systèmes de télécommande sans fil.
- Le STX885 est fabriqué et testé strictement selon un processus sans plomb et est conforme aux normes RoHS et Reach.
| Paramètre | Min. | Typ. | Max. | Unité | Condition |
| Conditions de fonctionnement | |||||
| Plage de tension de fonctionnement | 2.0 | 3.0 | 3.6 | V | |
| Plage de température de fonctionnement | -20 | 25 | 70 | ℃ | |
| Consommation actuelle | |||||
| Courant d'émission | 20 | 25 | mA | @433MHz | |
| Courant de sommeil | 1 | uA | |||
| Paramètres RF | |||||
| Gamme de fréquences | 433.82 | 433.92 | 434.02 | MHz | @433MHz |
| 314.9 | 315 | 315.1 | MHz | @315MHz | |
| Puissance de sortie | 15 | dBm | @3,3 V | ||
| Taux de modulation | 0,1 | 10 | Kbit/s | ||
| Modulation | DEMANDER |
| Fréquence | 315 MHz, 433 MHz |
Caractéristiques du module émetteur ASK STX885
- Fréquence de fonctionnement : 433 MHz ou 315 MHz (en option)
- Circuit d'encodage numérique ev1527 intégré, code interne 20 bits, avec 2 millions de capacités d'encodage
- fonction veille et réveil rapide, consommation d'énergie nulle en veille
- Répondre à diverses normes de test internationales
- Mode de modulation OOK, vitesse jusqu'à 10kb/s
- Longue distance de puissance ultra élevée, fréquence fiable et stable, super résistante aux interférences de puissance
Applications du module émetteur ASK STX885
- Porte télécommandée
- Alarme de sécurité sans fil
- Contrôle industriel sans fil
- Transmission de données sans fil

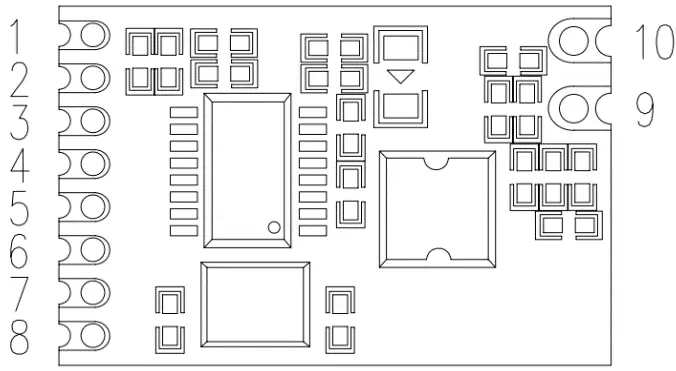

| Numéro de broche | Définitions des broches | Description |
| 1 | VCC | L'alimentation est positive, plage 2,0 V-3,6 V |
| 2, 9 | GND | Mise à la terre |
| 3 | K2 | Entrée clé, résistance pull-down intégrée, TX de haut niveau |
| 4 | K0 | Entrée clé, résistance pull-down intégrée, TX de haut niveau |
| 5 | K1 | Entrée clé, résistance pull-down intégrée, TX de haut niveau |
| 6 | K3 | Entrée clé, résistance pull-down intégrée, TX de haut niveau |
| 7 | K02 | Entrée clé, résistance pull-down intégrée, TX de haut niveau |
| 8 | K03 | Entrée clé, résistance pull-down intégrée, TX de haut niveau |
| 10 | FOURMI | Connectez une antenne de 50 ohms |
