SW433-SMA20 : Câble RF d'interface SMA -
Le SW433-SMA20 est un câble radiofréquence permettant de connecter un module sans fil à une antenne d'interface SMA externe. Il présente les avantages d'un matériau de qualité supérieure et de performances stables. Sa structure ingénieuse, facile à installer, offre une excellente résistance aux vibrations et au vieillissement. Filetage interne avec trou, épaisseur : 1,7 mm.
Caractéristiques
- Gamme de fréquences : 0~3 GHz
- Impédance d'entrée : 50 Ω
- Rapport d'onde stationnaire de tension VSWR : <= 1,20
- Longueur du câble : 20 cm
- Type de connecteur : SMA / K~soudage direct
- Structure du conducteur interne : 7/0,10 (nombre de fils/diamètre mm)
- Diamètre extérieur de l'isolant : 0,87 sol 0,08 mm
- Type : Tresse monocouche
- Diamètre extérieur de la gaine : 1,80 sol 0,10 mm
- Impédance caractéristique : 50 Ω
- Tension d'essai : 1,2 KV
- Longueur du câble : 200±3 mm
- Connecteur : SMYKA2 - longueur de dent de 12 mm
- Câble d'arbre en cuivre : ligne RG178 (étamé marron)
| Interface | SPI |
| Ébrécher | nRf24L01+, SX126X, SX127X, SX128X, si4463, si4438, si4432, si4431, CC1101, autres |
| Fréquence | 150 MHz, 315 MHz, 433 MHz, 470 MHz, 490 MHz, 868 MHz, 915 MHz, 2,4 GHz, autres |
| Modulation | DEMANDER, (G)FSK, LoRa |
| Puissance de sortie | 1 mW, 10 mW, 100 mW, 400 mW, 500 mW, 1 W, 1,6 W, 2 W, 3 W, 5 W, 30 W. |

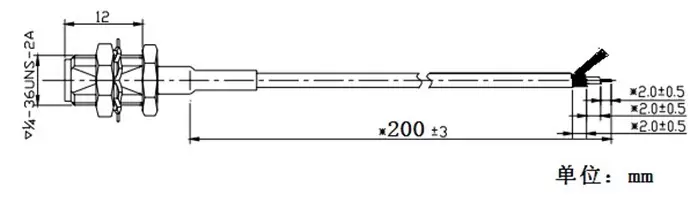

Dimensions mécaniques (unité : mm)
